网关

学习目标：

1、网关的作用

2、独立搭建Zuul网关

3、会用zuul网关路由功能

4、了解Zuul的过滤器

此山是我开，此树是我栽，要想此路过，留下买路财。

奈何桥是中国民间神话观念中是送人转世投胎必经的地点，在奈何桥边会有一名称作[孟婆]的年长女性神祇，给予每个鬼魂一碗[孟婆汤]以遗忘前世记忆，好投胎到下一世。

引言

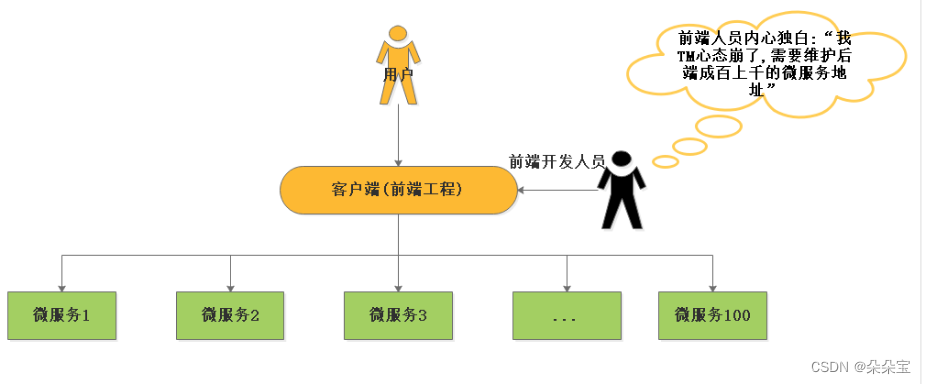

大家都知道在微服务架构中，一个系统会被拆分为很多个微服务。那么作为客户端要如何去调用这么多的微服务呢？

这样的架构，会存在着诸多的问题：

每个业务都会需要鉴权、限流、权限校验、跨域等逻辑，如果每个业务都各自为战，自己造轮子实现一遍，会很蛋疼，完全可以抽出来，放到一个统一的地方去做。
如果业务量比较简单的话，这种方式前期不会有什么问题，但随着业务越来越复杂，比如淘宝、亚马逊打开一个页面可能会涉及到数百个微服务协同工作，如果每一个微服务都分配一个域名的话，一方面客户端代码会很难维护，涉及到数百个域名，另一方面是连接数的瓶颈，想象一下你打开一个APP，通过抓包发现涉及到了数百个远程调用，这在移动端下会显得非常低效。
后期如果需要对微服务进行重构的话，也会变的非常麻烦，需要客户端配合你一起进行改造，比如商品服务，随着业务变的越来越复杂，后期需要进行拆分成多个微服务，这个时候对外提供的服务也需要拆分成多个，同时需要客户端配合你进行改造，非常蛋疼。

上面的这些问题可以借助API网关来解决

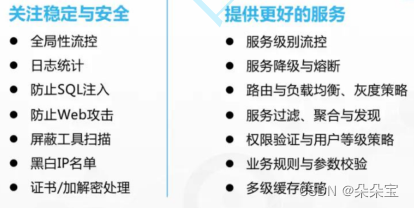

所谓的API网关，就是指系统的统一入口，它封装了应用程序的内部结构，为客户端提供统一服务，一些与业务本身功能无关的公共逻辑可以在这里实现，诸如认证、鉴权、监控、路由转发等等。

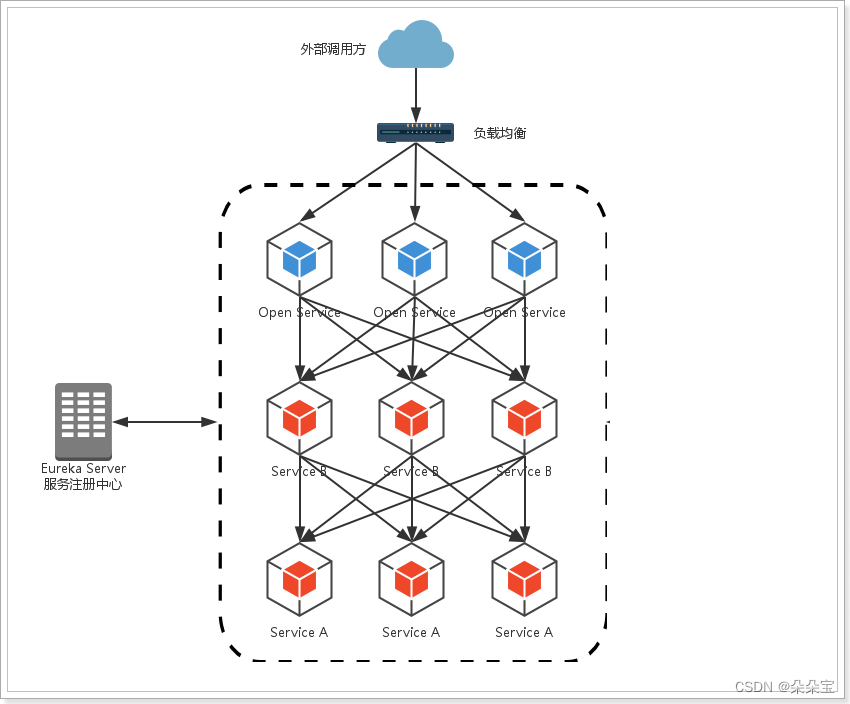

它是一个路由网关组件，通过前面的学习，使用Spring Cloud实现微服务的架构基本成型，大致是这样的：

简介

官网：https://github.com/Netflix/zuul

Zuul加入后的架构

不管是来自于客户端（PC或移动端）的请求，还是服务内部调用。一切对服务的请求都会经过Zuul这个网关，然后再由网关来实现鉴权、动态路由等等操作。Zuul就是我们服务的统一入口。

快速入门

新建工程

pom文件导入

<dependency>
    <groupId>org.springframework.cloud</groupId>
    <artifactId>spring-cloud-starter-netflix-zuul</artifactId>
</dependency>

编写配置

server:
  port: 8380 #服务端口
spring:
  application:
    name: zuul-server #指定服务名

编写引导类

通过@EnableZuulProxy注解开启Zuul的功能：

@SpringBootApplication
@EnableZuulProxy // 开启网关功能
public class ZuulServerApplication {
    public static void main(String[] args) {
        SpringApplication.run(ZuulServerApplication.class, args);
    }
}

编写路由规则

我们需要用Zuul来代理spring-provider服务

ip为：127.0.0.1
端口为：8180

映射规则：

zuul:
  routes:
    spring-provider: # 这里是路由id，随意写
      path: / spring-provider/** # 这里是映射路径
      url: http://127.0.0.1:8180 # 映射路径对应的实际url地址

我们将符合path 规则的一切请求，都代理到 url参数指定的地址

本例中，我们将 /provider/**开头的请求，代理到http://127.0.0.1:8180

启动测试

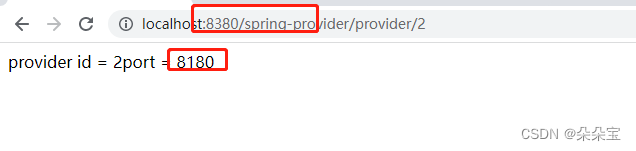

访问的路径中需要加上配置规则的映射路径，我们访问：http://127.0.0.1:8380/spring-provider/provider/1

面向服务的路由

在刚才的路由规则中，我们把路径对应的服务地址写死了！如果同一服务有多个实例的话，这样做显然就不合理了。我们应该根据服务的名称，去Eureka注册中心查找服务对应的所有实例列表，然后进行动态路由才对！

对spring-zuul工程修改优化：

添加Eureka客户端依赖

<dependency>
    <groupId>org.springframework.cloud</groupId>
    <artifactId>spring-cloud-starter-netflix-eureka-client</artifactId>
</dependency>

添加Eureka配置，获取服务信息

eureka:
  client:
    service-url:
      defaultZone: http://127.0.0.1:8081/eureka

开启Eureka客户端发现功能

@SpringBootApplication
@EnableZuulProxy // 开启Zuul的网关功能
@EnableDiscoveryClient
public class ZuulServerApplication {
    public static void main(String[] args) {
        SpringApplication.run(ZuulServerApplication.class, args);
    }
}

修改映射配置，通过服务名称获取

因为已经有了Eureka客户端，我们可以从Eureka获取服务的地址信息，因此映射时无需指定IP地址，而是通过服务名称来访问，而且Zuul已经集成了Ribbon的负载均衡功能。

zuul:
  routes:
    spring-provider: # 这里是路由id，路由名，随意写，不能写中文
      path: /spring-provider/** # 这里是映射路径
      serviceId: spring-provider # 指定服务名称

启动测试

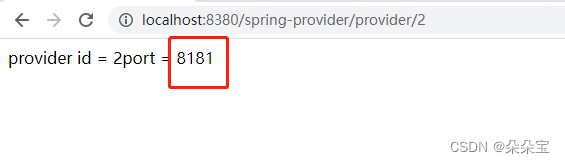

再次启动，这次Zuul进行代理时，会利用Ribbon进行负载均衡访问：

再次访问

简化的路由配置

在刚才的配置中，我们的规则是这样的：

zuul.routes..path=/xxx/**：来指定映射路径。是自定义的路由名
zuul.routes..serviceId=spring-provider：来指定服务名。

而大多数情况下，我们的路由名称往往和服务名会写成一样的。因此Zuul就提供了一种简化的配置语法：zuul.routes.=

比方说上面我们关于spring-provider的配置可以简化为一条：

zuul:
  routes:
    spring-provider: /spring-provider/** # 这里是映射路径  左边是一个服务名

http://localhost:8380/spring-provider/provider/2

注意：下面配置方式所有的请求都会访问到spring-provider服务

zuul:
  routes:
    spring-provider: /** # 这里是映射路径  左边是一个服务名

http://localhost:8380/spring-provider/provider/2

http://localhost:8380/provider/2

默认的路由规则

在使用Zuul的过程中，上面讲述的规则已经大大的简化了配置项。但是当服务较多时，配置也是比较繁琐的。因此Zuul就指定了默认的路由规则：

默认情况下，一切服务的映射路径就是服务名本身。例如服务名为：spring-provider，则默认的映射路径就是：/spring-provider/**

也就是说，刚才的映射规则我们完全可以不用配置。

#zuul:
#  routes:
#    spring-provider: /spring-provider/** # 这里是映射路径  左边是一个服务名

路由参数配置

路由前缀prefix

配置示例：

zuul:
  routes:
    spring-provider: /spring-provider/**
    spring-consumer: /spring-consumer/**
  prefix: /api # 添加路由前缀，当然最终默认/api/spring-provider或者/api/spring-consumer帮我们截掉

我们通过zuul.prefix=/api来指定了路由的前缀，这样在发起请求时，路径就要以/api开头。

不去除前缀 strip-prefix：strip-prefix 默认值为true，表示除去前缀，strip-prefix = false 表示不除去前缀

配置示例：

zuul:
  routes:
    spring-provider:
      path: /spring-provider/**
      #url:  http://localhost:8081  或者用下面的serviceId
      serviceId: user-service ##服务名
      strip-prefix: true

说明：如果采用第三种（服务名：路径）配置方式，则 strip-prefix不会生效，例如：

zuul:
    routes:
        spring-provider: /spring-provider/**
        spring-consumer: /spring-consumer/**
    strip-prefix: false  #采用这个方式配置路由strip-prefix不会生效

ignored-services忽略使用默认的路由规则

配置示例：

zuul:
  routes:
    b-service: /xx/**  ##以/xx开头的，转发给b-service微服务
  ignored-services: c-service   ##如果有多个，用逗号隔开

1、我们发起请求 localhost:8380/xx/test1,则会执行b-service的路径test1映射请求

2、我们发起请求8380/c-service/test2时，由于c-service没配置，则直接会使用默认的路径规则，转发到c-service的路径test2的请求。

3、但是配置了ignored-services: c-service ，表示不允许c-service走默认的路径规则，即我们输入的localhost:8380/c-service/test2，zuul不会认为c-service是服务名。

如果所有的请求都不允许使用默认的路由规则，就是什么都不配，地址栏直接写服务名，就可以在配置文件中加入下列内容，即可关闭所有默认的路由规则，那么需要在配置文件中逐个为需要路由的服务添加映射规则。

zuul:
  ignored-services: '*'   ##忽略掉所有直接在地址栏写服务名的请求

通配符	说明	举例
?	匹配任意单个字符	/xxx/?
	匹配任意数量的字符	/xxx/
	匹配任意数量的字符，包括多级目录	/xxx/

ignored-patterns：zuul 还提供了一个忽略表达式参数 zuul.ignored-patterns，该参数用来设置不被网关进行路由的 Url 表达式

zuul:
routes:
```
b-service: /xx/**
c-service: /yy/**
```
ignored-patterns: /xx

则我们在浏览器中输入：http://localhost:8380/xx/test1,不会帮我们转发

过滤器

Zuul作为网关的其中一个重要功能，就是实现请求的鉴权。而这个动作我们往往是通过Zuul提供的过滤器来实现的。

ZuulFilter

ZuulFilter是过滤器的顶级父类。在这里我们看一下其中定义的4个最重要的方法：

public abstract ZuulFilter implements IZuulFilter{
    abstract public String filterType();
    abstract public int filterOrder();
    boolean shouldFilter();// 来自IZuulFilter
    Object run() throws ZuulException;// IZuulFilter
}

shouldFilter：返回一个Boolean值，判断该过滤器是否需要执行。返回true执行，返回false不执行。
run：过滤器的具体业务逻辑。
filterType：返回字符串，代表过滤器的类型。包含以下4种：
pre：请求在被路由之前执行
route：在路由请求时调用
post：在route和errror过滤器之后调用
error：处理请求时发生错误调用
filterOrder：通过返回的int值来定义过滤器的执行顺序，数字越小优先级越高。

过滤器执行生命周期

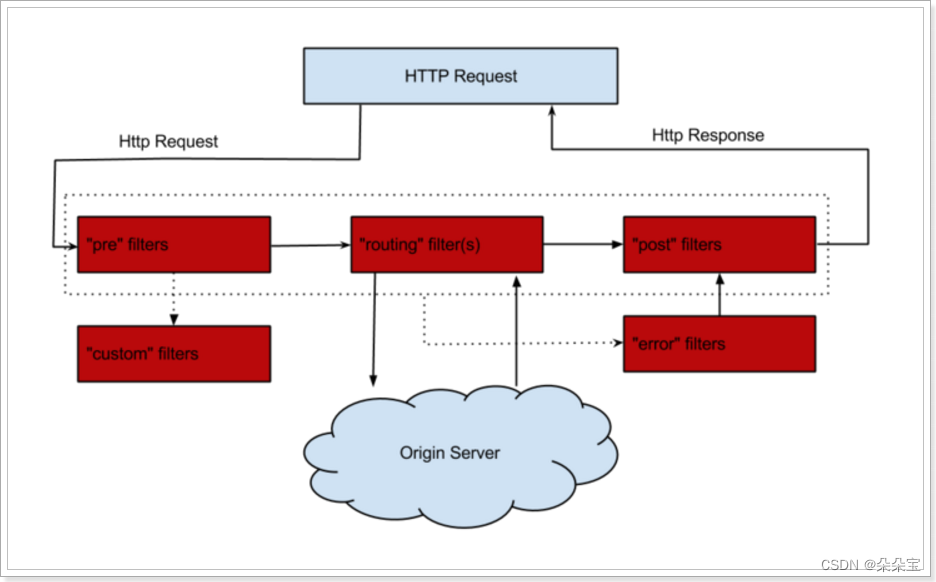

这张是Zuul官网提供的请求生命周期图，清晰的表现了一个请求在各个过滤器的执行顺序。

正常流程：

请求到达首先会经过pre类型过滤器，而后到达route类型，进行路由，请求就到达真正的服务提供者，执行请求，返回结果后，会到达post过滤器。而后返回响应。

异常流程：4种情况

整个过程中，如果pre或者route过滤器出现异常，都会直接进入error过滤器，在error处理完毕后，会将请求交给POST过滤器，最后返回给用户。（2种）
如果是error过滤器自己出现异常，最终也会进入POST过滤器，将最终结果返回给请求客户端。
如果是POST过滤器出现异常，会跳转到error过滤器，但是与pre和route不同的是，请求不会再到达POST过滤器了，而是直接响应用户

所有内置过滤器列表：

使用场景

场景非常多

请求鉴权：一般放在pre类型，如果发现没有访问权限，直接就拦截了
异常处理：一般会在error类型和post类型过滤器中结合来处理。
服务调用时长统计：pre和post结合使用。

自定义过滤器

接下来我们来自定义一个过滤器，模拟一个登录的校验。基本逻辑：如果请求中有access-token参数，则认为请求有效，放行。

定义过滤器类

内容：

@Component
public class LoginFilter extends ZuulFilter {
    /**
     * 过滤器类型，前置过滤器
     * @return
     */
    @Override
    public String filterType() {
        return "pre";
    }
    /**
     * 过滤器的执行顺序，这个顺序只是控制同一种类型过滤器的先后顺序，如果是不同类型的，则还是按照先执行pre，route，post的顺序执行
     * @return
     */
    @Override
    public int filterOrder() {
        return 10;
    }
    /**
     * 该过滤器是否生效
     * @return
     */
    @Override   //返回true,表示执行下面方法的run,返回false表示不执行run，但是依然会执行后面的所有过滤器.
    //另外是否路由到目标微服务，主要看 “route”类型过滤器，如果route返回false，则不会执行run（）方法，会路由到目标微服务，           //如果”route“的该方法返回true，则执行run()方法，如果run（）方法执行context.setSendZuulResponse(false)，则不会路由
    public boolean shouldFilter() {
        return true;
    }
    /**
     * 登陆校验逻辑
     * @return
     * @throws ZuulException
     */
    @Override
    public Object run() throws ZuulException {
        // 获取zuul提供的上下文对象
        RequestContext context = RequestContext.getCurrentContext();
        // 从上下文对象中获取请求对象
        HttpServletRequest request = context.getRequest();
        // 获取token信息
        String token = request.getParameter("access-token");
        HttpServletResponse response = context.getResponse();
        response.setCharacterEncoding("UTF-8");
        response.setHeader("Content-type","text/html;charset=UTF-8");
        // 判断
        if (StringUtils.isBlank(token)) {
            // 过滤该请求，不对其进行路由，注意这个设置只是zuul不对其路由到目标微服务，但是后面的过滤器还是会正常执行
            context.setSendZuulResponse(false);
            // 设置响应状态码，401
            context.setResponseStatusCode(HttpStatus.SC_UNAUTHORIZED);
            // 设置响应信息
            response.getWriter().write("{\"status\":\"401\", \"text\":\"token无效!\"}");
            //context.setResponseBody("{\"status\":\"401\", \"text\":\"request error!\"}");
        }
        // 校验通过，把登陆信息放入上下文信息，继续向后执行
        context.set("token", token);
        return null;
    }
}

测试

没有token参数时，访问失败：

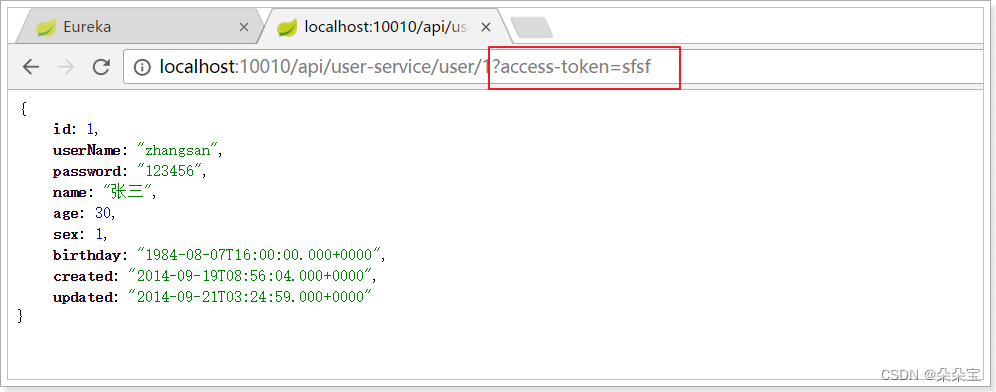

添加token参数后：

Zuul 与 Hystrix 结合实现熔断

Zuul 和 Hystrix 结合使用实现熔断功能时，需要完成 FallbackProvider 接口。该接口提供了 2 个方法：

.getRoute 方法：用于指定为哪个服务提供 fallback 功能。
.fallbackResponse 方法：用于执行回退操作的具体逻辑。

例如，我们为 service-id 为 eureka-client-department 的微服务（在 zuul 网关处）提供熔断 fallback 功能。

实现 FallbackProvider 接口，并托管给 Spring IoC 容器

1、Zuul中默认就已经集成了Ribbon负载均衡和Hystix熔断机制。但是所有的超时策略都是走的默认值，比如熔断超时时间只有1S，很容易就触发了。因此建议我们手动进行配置：

ribbon:
  ReadTimeout: 12000
  ConnectTimeout: 10000
spring-provider:  #在网关上配置 请求某个服务名的负载均衡测试  服务名小写
  ribbon:
    NFLoadBalancerRuleClassName: com.netflix.loadbalancer.RandomRule

1.网关转发给A服务，A服务通过openfeign请求B服务，并且在A服务配置了openfeign的重试功能，假如A服务第一次请求B服务以及重试总时长是12s((1+5)*2))，那么网关的 ribbon.ReadTimeout应该等于12s,12s之后立刻降级.
2.网关降级之后，如果定义了post过滤器，则走post过滤器，此时post过滤器收到的状态值就是zuul网关降级的状态值，
@Override
publicHttpStatusgetStatusCode() throwsIOException {
returnHttpStatus.OK; //或者其他的状态值
}
然后post把处理结果响应给浏览器，如果post过滤器没有对status进行处理，最终响应结果还是网关降级的结果，这并不意味着post过滤器不执行，也就是说执行降级后，依然会执行post过滤器
3.如果ReadTimeout超时时间小于微服务请求的总时长，如ReadTimeout=3000，那么3s网关就降级了，然后执行post过滤器，此时post过滤器收到的响应状态值依然是200.只不过不要这样配置，否则网关都给客户响应了，而微服务通过feign还在不断的重试
4.如果ReadTimeout超时时间大于微服务请求的总时长，如ReadTimeout=20000，也就是20s后才降级，那么在12s后，A服务不再重试B服务了，请求失败，直接抛出状态码为500的异常，而此时zuul还没有降级，所以post过滤器收到的响应状态值是500，post过滤器可以对500的状态码进行处理，然后响应
5.如果A服务通过feign调用了B服务失败，A服务自己实现了feign的降级功能，那么站在zuul的角度来看，A服务是正常响应，此时zuul不会执行降级，最终只执行post类型过滤器，过滤器收到A服务的响应状态码就是200，你可以注掉feign的降级实现类。

2、zuul网关的降级，实现ClientHttpResponse接口

package com.woniu.fallback;
import org.springframework.http.HttpHeaders;
import org.springframework.http.HttpStatus;
import org.springframework.http.MediaType;
import org.springframework.http.client.ClientHttpResponse;
import java.io.ByteArrayInputStream;
import java.nio.charset.StandardCharsets;
public class ClientHttpResponseImpl  implements ClientHttpResponse {
    /**
     * 设置一个状态码，如果有post过滤器，则post过滤器得到的状态码就是该值
     */
    @Override
    public HttpStatus getStatusCode() throws IOException {
        return HttpStatus.OK;
    }
    /**
     * 状态值
     */
    @Override
    public int getRawStatusCode() throws IOException {
        return this.getStatusCode().value();
    }
    @Override
    public String getStatusText() throws IOException {
        return this.getStatusCode().getReasonPhrase();
    }
    @Override
    public void close() {
    }
    /**
     * 最终要响应给浏览器的内容
     * @return
     * @throws IOException
     */
    @Override
    public InputStream getBody() throws IOException {
        String str = "{xxx：请注意,msg:服务器正忙，请稍后再试}";
        return new ByteArrayInputStream(str.getBytes(StandardCharsets.UTF_8));
    }
    /**
     * 响应头     MediaType
     * @return
     */
    @Override
    public HttpHeaders getHeaders() {
        HttpHeaders header = new HttpHeaders();
        MediaType type = new MediaType("application","json", StandardCharsets.UTF_8);
        header.setContentType(type);
        return header;
    }
}

3、实现FallbackProvider接口

@Component
public class UserProviderFallBack implements FallbackProvider {
    /**
     * 要降级的 服务名
     * @return
     */
    @Override
    public String getRoute() {
        return "*";   // *  所有服务的降级
        //return “服务名 （服务名小写）”
    }
    /**
     * 网关降级响应方法
     * @param route
     * @param cause
     * @return
     */
    @Override
    public ClientHttpResponse fallbackResponse(String route, Throwable cause) {
        ClientHttpResponse response = new ClientHttpResponseImpl();
        return response;
    }
}

在启动类添加@EnableCircuitBreaker注解

Zuul 中的 Eager Load 配置

zuul 的路由转发也是由通过 Ribbon 实现负载均衡的。默认情况下，客户端相关的 Bean 会延迟加载，在第一次调用微服务时，才会初始化这些对象。所以 zuul 无法在第一时间加载到 Ribbon 的负载均衡。

如果想提前加载 Ribbon 客户端，就可以在配置文件中开启饥饿加载（即，立即加载）：

zuul:
  ribbon:
    eager-load:
      enabled: true

注意 eager-load 配置对于默认路由不起作用。因此，通常它都是结合 zuul.ignored-services=* （即忽略所有的默认路由）一起使用的，以达到 zuul 启动时就默认已经初始化各个路由所要转发的负载均衡对象。

禁用 zuul 过滤器

Spring Cloud 默认为 zuul 编写并启动了一些过滤器，这些过滤器都放在 org.springframework.cloud.netflix.zuul.filters 包下。

如果需要禁用某个过滤器，只需要设置 zuul...disabled=true，就能禁用名为的过滤器。例如:

zuul:
  JwtFilter:
    pre:
      disable: true

上述配置就禁用掉了我们自定义的 JwtFilter 。
