FFmpeg是一个音视频处理的开源库，提供了C接口用于音视频的编解码、封装、流处理。在本教程中主要利用FFmpeg对视频封装文件进行解封装，解码。

SDL是音视频播放和渲染的一个开源库，主要利用它进行视频渲染和音频播放。

Qt主要用于写播放器简单UI，以及播放暂停音视频选择按钮。

首先要了解音视频的一些基本知识，平常所说的MP4，mkv文件是一个音视频封装文件，里面一般包含音频视频两条流，每条流存储着编码信息以及展示时间基等信息。

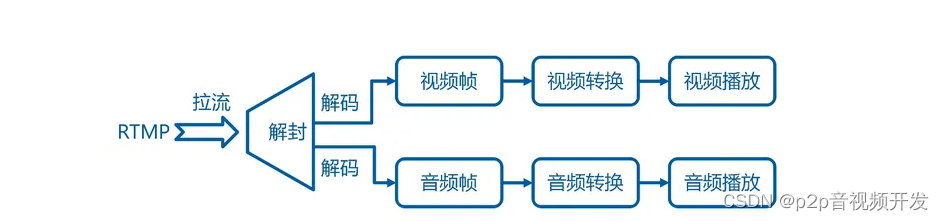

播放器的整个流程如下图，首先从服务器拉流，或者从本地打开视频文件（用FFmpeg处理时接口都一样，只是提供的地址不一样）。打开之后进行解封装，每次读取一个packet，是音频则解码成音频帧，视频则解码成视频帧。再对音视频帧做一个转换，转换成可以播放和渲染的格式，进行播放。

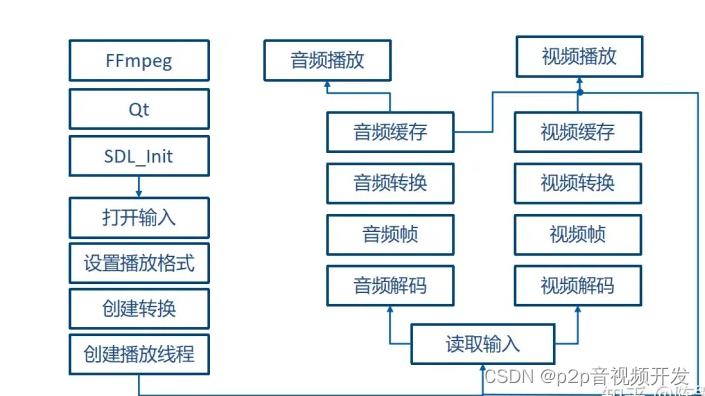

程序的整个流程如下图。首先需要写好Qt UI，对FFmpeg进行初始化，对SDL进行初始化，然后打开输入源，同时打开相应的解码器，设置播放格式，根据输入源格式和播放格式创建转换器。再创建音视频播放线程，接着就可以开始读文件了，每次读到一个packet就根据stream_index判断是否为音视频，是音频则放入音频解码器解码成音频帧，再转换格式，送入音频缓存中，是视频则放入视频解码器并转换。再继续读下一packet.音视频播放则由不同的线程完成，所以还需要时间同步。一般而言以音频为准，视频根据音频的播放时间进行渲染。

所以以下就分五个部分讲解整个流程，分别是初始化，解封装，解码，转换，播放。整个工程用Qt作为框架，需要创建qt app。

初始化

FFmpeg网络初始化，因为我们的程序是从rtmp服务器拉流，所以需要对网络做一个初始化。

avformat_network_init();

SDL初始化，初始化音频和视频模块以及时间模块。

if (SDL_Init(SDL_INIT_VIDEO | SDL_INIT_AUDIO | SDL_INIT_TIMER)) {
        TestNotNull(NULL, SDL_GetError());
    }

以及画好界面窗口和按钮之后将其组织起来并设置槽函数。

ui.audio->setCheckState(Qt::Checked);
    ui.video->setCheckState(Qt::Checked);
    //水平布局，控制按钮
    QBoxLayout *ctlLayout = new QHBoxLayout;
    ctlLayout->addWidget(ui.pauseBtn, 5, Qt::AlignCenter);
    ctlLayout->addWidget(ui.video);
    ctlLayout->addWidget(ui.audio);
    //垂直布局：视频播放器、进度条、控制按钮布局
    QBoxLayout *mainLayout = new QVBoxLayout;
    mainLayout->addWidget(videoWidget);
    mainLayout->addLayout(ctlLayout);
    //设置布局
    mainWindowWidget->setLayout(mainLayout);
    //设置槽函数
    connect(ui.pauseBtn, SIGNAL(clicked()), this, SLOT(ChangePlay()));
    connect(ui.audio, SIGNAL(stateChanged(int)), this, SLOT(ChangeAudio()));
    connect(ui.video, SIGNAL(stateChanged(int)), this, SLOT(ChangeVideo()));

解封装

解封装之前需要打开输入，并找到相应的音视频流的index，用于以后判断从文件读取的packet属于哪个流。

//打开输入
    if (avformat_open_input(&pFmtCtx, fileName.c_str(), NULL, NULL) < 0) {
        TestNotNull(NULL, "Failed to open input file: " + fileName);
    }
    //找编码信息
    if (avformat_find_stream_info(pFmtCtx, NULL) < 0) {
        TestNotNull(NULL, "Failed to find stream information.");
    }
    //设置音视频的 index
    for (int i = 0; i < pFmtCtx->nb_streams; i++) {
        if (pFmtCtx->streams[i]->codec->codec_type == AVMEDIA_TYPE_AUDIO)
            aIndex = i;
    }//for
    //设置视频索引
    for (int i = 0; i < pFmtCtx->nb_streams; i++) {
        if (pFmtCtx->streams[i]->codec->codec_type == AVMEDIA_TYPE_VIDEO)
            vIndex = i;
    }

打开音视频解码器，一般来讲是重新申请一个解码器CodecContext，但是官网给的很多例子也是直接指向stream里面的解码器并将其打开，所以我也这么做了。

//打开音频解码器
    pAudioCdcCtx = pFmtCtx->streams[aIndex]->codec;
    AVCodec* pAudioCdc = avcodec_find_decoder(pAudioCdcCtx->codec_id);
    TestNotNull(pAudioCdc, "Failed to find audio decoder.");
    if (avcodec_open2(pAudioCdcCtx, pAudioCdc, NULL) < 0) {
        TestNotNull(NULL, "Failed to open audio codec.");
    }
    //打开视频解码器
    pVideoCdcCtx = pFmtCtx->streams[vIndex]->codec;
    AVCodec* pVideoCdc = avcodec_find_decoder(pVideoCdcCtx->codec_id);
    TestNotNull(pVideoCdc, "Failed to find decoder.");
    if (avcodec_open2(pVideoCdcCtx, pVideoCdc, NULL) < 0) {
        TestNotNull(NULL, "Failed to open codec.");
    }

然后调用av_read_frame()函数读取文件的一个packet.

AVPacket pkt = { 0 };
    av_init_packet(&pkt);
    av_read_frame(pFmtCtx, &pkt);

转换

视频帧主要是转换一帧视频像素的编码格式以及长度和宽度。

//设置
pSwsCtx = sws_getContext(pIn->width,
        pIn->height,
        (AVPixelFormat)pOut->format,
        pOut->width,
        pOut->height,
        (AVPixelFormat)pOut->format,
        SWS_BILINEAR, NULL, NULL, NULL);
....
//转换
sws_scale(pSwsCtx, (uint8_t const* const*)pInFrm->data,
        pInFrm->linesize, 0, VIDEO_HEIGH, pFrmYUV->data, pFrmYUV->linesize);

音频帧主要转换音频的采集格式声道信息以及采样率。

//转换设置
pSwrCtx = swr_alloc_set_opts(NULL,
        pOutPara->channel_layout,
        (AVSampleFormat)pOutPara->format,
        pOutPara->sample_rate,
        pInPara->channel_layout,
        (AVSampleFormat)pInPara->format,
        pInPara->sample_rate,
        0, NULL);
.....
//转换
swr_convert(pSwrCtx, &(pBuff->dataPos), pBuff->dataLen,
        (const uint8_t**)pFrm->data, pFrm->nb_samples)

播放

音频播放比较复杂。首先需要设置一个SDL_AudioSpec结构体，里面会传入一个回调函数，在用SDL_OpenAudio()函数打开播放器时，当音频播放完数据时就会去调用这个回调函数，我的回调函数如下：

void CallBackFunc(void * userdata, Uint8 * stream, int len)
{
    SDL_memset(stream, 0, len);
    PlayBuffer* playData = (PlayBuffer*)userdata;
    if (playData->dataLen == 0)
        return;
    /*  Mix  as  much  data  as  possible  */
    len = (len > playData->dataLen ? playData->dataLen : len);
    SDL_MixAudio(stream, playData->dataPos, len, SDL_MIX_MAXVOLUME);
    playData->dataPos += len;
    playData->dataLen -= len;
}

此外我还设置了一个线程，一个不断从音频缓存队列读取一段数据，并改变userdata参数，使得userdata 的指针不断更新，（实际上这个线程的工作可以放到回调函数去做，让回调函数自己从缓存队列里面读取数据）。这个线程代码如下：

void Player::PlayAudio()
{
    while (true)
    {
        if (ctrl.GetPlayStatus() && ctrl.GetAudioStatus()) {
            SDL_PauseAudio(0);
            aPlay.WaitToPlay();
        }
        else {
            SDL_PauseAudio(1);
        }
    }
}

视频播放相对来说逻辑比较好理解，首先设置窗口，不断地从缓存队列里面读取一帧，根据音频播放时间来决定是否播放。

设置窗口代码如下，需要说明的时创建窗口和渲染需要在同一个线程，否则渲染时会出现Reset() INVALIDCALL的错误。winid是qt窗口的id，这样SDL窗口就会嵌入到Qt窗口里面。

int VideoPlay::SDLInit(int w, int h, void* winid)
{
    //设置渲染长方形
    pScreen = SDL_CreateWindowFrom(winid);
    TestNotNull(pScreen, SDL_GetError());
    //创建窗口
    pRender = SDL_CreateRenderer(pScreen, -1,
        SDL_RENDERER_ACCELERATED);
    TestNotNull(pRender, SDL_GetError());
    //SDL_HINT_VIDEO_WINDOW_SHARE_PIXEL_FORMAT
    pTexture = SDL_CreateTexture(pRender,
        SDL_PIXELFORMAT_YV12,
        SDL_TEXTUREACCESS_STREAMING,
        rect.w, rect.h);
    TestNotNull(pTexture, SDL_GetError());
    return 0;
}

视频播放线程函数：

void Player::PlayVideo(void* p)
{
    vPlay.SDLInit(0,0,p);
    while (true) {
        //获取音频播放时间
        int64_t ts = aPlay.GetCurrentTime();
        if (ctrl.GetPlayStatus() && ctrl.GetVideoStatus()) {
            //控制器允许播放
            vPlay.Render(ts);
        }
        else {
            //显示黑屏
            vPlay.BlackScreen();
        }
    }
}

渲染函数：

int VideoPlay::Render(int64_t ts) {
    //从队列中获取一帧
    if (pFrame == NULL) {
        pFrame = (AVFrame*)cache->ComsumeElem();
    }
    int64_t diff = pFrame->pts/VIDEO_TIME_BASE - ts/AUDIO_TIME_BASE;
    if (diff< -25 || diff > 1000){
        //晚了25毫秒以上，或者早于100毫秒丢弃
        printf("drop frame, diff = %d\n", diff);
        av_frame_free(&pFrame);
        pFrame = NULL;
        return 0;
    }
    if (diff > 20)
    {
        Uint32 delay = diff - 20;
        //printf("没到时间， sleep %d ms\n", delay);
        SDL_Delay(1);
        return 0;
    }
    //刷新渲染层
    int ret = SDL_UpdateYUVTexture(pTexture, &rect,
        pFrame->data[0], pFrame->linesize[0],
        pFrame->data[1], pFrame->linesize[1],
        pFrame->data[2], pFrame->linesize[2]);
    if (ret < 0) {
        TestNotNull(NULL, "texture is not valid.");
    }
    //清除、复制、播放
    //if (SDL_RenderClear(pRender) < 0) {
    //    TestNotNull(NULL, SDL_GetError());
    //}
    if (SDL_RenderCopy(pRender, pTexture, &rect, NULL) < 0) {
        TestNotNull(NULL, SDL_GetError());
    }
    SDL_RenderPresent(pRender);
    printf("play video.\n");
    av_frame_free(&pFrame);
    pFrame = NULL;
    return 0;
}
