一、 实战1：配置iscsi多路径实现磁盘挂载高可用
1、 实验环境
可在上一章节的环境之上，进行实验。

2、 通过vmware模拟多路径
给存储服务器添加一块网卡，模拟出来多路径形式。

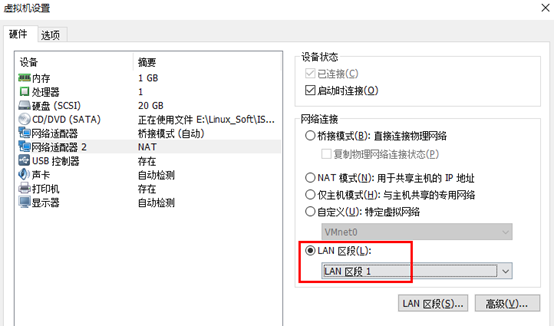

![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80MTg0MzY5OQ_size_16_color_FFFFFF_t_70]
3、 配置IP地址
\[root@xuegod120 ~\]\# cd /etc/sysconfig/network-scripts/
\[root@xuegod120 network-scripts\]\# cp ifcfg-ens33 ifcfg-ens38
\[root@xuegod120 network-scripts\]\# vim ifcfg-ens38
NAME=“ens38”
IPADDR=“192.168.1.120” \#和另一块网卡配置成不同网段
PREFIX=“24”
DEVICE=“ens38”
ONBOOT=“yes”
\[root@xuegod120 network-scripts\]\# systemctl restart network
![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80MTg0MzY5OQ_size_16_color_FFFFFF_t_70 1]
4、 配置target双IP地址
\[root@xuegod120 ~\]\# targetcli
/> cd iscsi/iqn.2019-07.cn.xuegod.server/tpg1/portals/
/iscsi/iqn.20…/tpg1/portals> ls
o- portals … \[Portals: 1\]
o- 192.168.0.120:3260 … \[OK\]
/iscsi/iqn.20…/tpg1/portals> create 192.168.1.120 3260
Using default IP port 3260
Created network portal 192.168.1.120:3260.
/iscsi/iqn.20…/tpg1/portals> ls
o- portals … \[Portals: 2\]
o- 192.168.0.120:3260 … \[OK\]
o- 192.168.1.120:3260 … \[OK\]
/iscsi/iqn.20…/tpg1/portals>

5、 保存配置
/iscsi/iqn.20…/tpg1/portals> cd /
/> saveconfig
Configuration saved to /etc/target/saveconfig.json
/> exit
Global pref auto\_save\_on\_exit=true
Last 10 configs saved in /etc/target/backup/.
Configuration saved to /etc/target/saveconfig.json

二、 配置xuegod130客户端iscsi挂载存储
1、 增加一块网卡，配置IP地址
![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80MTg0MzY5OQ_size_16_color_FFFFFF_t_70 2]

配置IP地址
\[root@xuegod130 ~\]\# cd /etc/sysconfig/network-scripts/
\[root@xuegod130 network-scripts\]\# cp ifcfg-ens33 ifcfg-ens38
\[root@xuegod130 network-scripts\]\# vim ifcfg-ens38
NAME=“ens38”
IPADDR=“192.168.1.130”
PREFIX=“24”
DEVICE=“ens38”
ONBOOT=“yes”

重启网络服务
\[root@xuegod130 network-scripts\]\# systemctl restart network

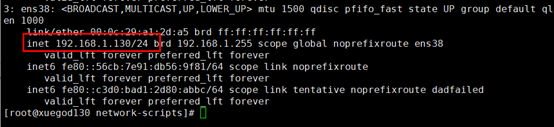

![在这里插入图片描述][20190721110109268.png]

2、 重启iscsi服务
\[root@xuegod130 ~\]\# systemctl restart iscsi
\[root@xuegod130 ~\]\# systemctl restart iscsid

3、 发现设备
\[root@xuegod130 ~\]\# iscsiadm -m discovery -t st -p 192.168.0.120 \#IP随便跟一个存储的IP
192.168.0.120:3260,1 iqn.2019-07.cn.xuegod.server
192.168.1.120:3260,1 iqn.2019-07.cn.xuegod.server

4、 登录设备
\[root@xuegod130 ~\]\# iscsiadm -m node --login
\[root@xuegod130 ~\]\# ll /dev/sd\*
brw-rw---- 1 root disk 8, 0 Jul 16 17:02 /dev/sda
brw-rw---- 1 root disk 8, 1 Jul 16 17:02 /dev/sda1
brw-rw---- 1 root disk 8, 2 Jul 16 17:02 /dev/sda2
brw-rw---- 1 root disk 8, 16 Jul 20 09:29 /dev/sdb
brw-rw---- 1 root disk 8, 32 Jul 20 10:25 /dev/sdc

5、 挂载磁盘
\[root@xuegod130 ~\]\# mkdir /test
\[root@xuegod130 ~\]\# mount /dev/sdc /test
mount: wrong fs type, bad option, bad superblock on /dev/sdc,
missing codepage or helper program, or other error

In some cases useful info is found in syslog - try
       dmesg | tail or so.

注意：挂载提示错误，文件系统类型错误、选项错误、/dev/sdc 上有坏超级块、
缺少代码页或助手程序，或其他错误
有些情况下在 syslog 中可以找到一些有用信息- 请尝试
dmesg | tail 这样的命令看看。
原因：/dev/sdb和/dev/sdc这两块设备的UUID值相同，所以不能挂载。可以使用-o参数，跳过UUID进行挂载
\[root@xuegod130 ~\]\# blkid /dev/sdb /dev/sdc
/dev/sdb: UUID=“c59a1537-5df9-401a-b540-cc225f0b38a5” TYPE=“xfs”
/dev/sdc: UUID=“c59a1537-5df9-401a-b540-cc225f0b38a5” TYPE=“xfs”

跳过UUID挂载
\[root@xuegod130 ~\]\# mount -t xfs -o nouuid /dev/sdc /test

6、 查看挂载磁盘
\[root@xuegod130 ~\]\# lsblk
NAME MAJ:MIN RM SIZE RO TYPE MOUNTPOINT
sda 8:0 0 20G 0 disk
├─sda1 8:1 0 1G 0 part /boot
└─sda2 8:2 0 19G 0 part
├─centos-root 253:0 0 17G 0 lvm /
└─centos-swap 253:1 0 2G 0 lvm \[SWAP\]
sdb 8:16 0 20G 0 disk /opt
sdc 8:32 0 20G 0 disk /test
sr0 11:0 1 4.2G 0 rom

7、 对比数据

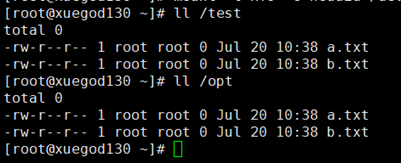

![在这里插入图片描述][20190721110118477.png]

8、 查看服务器端的连接状态

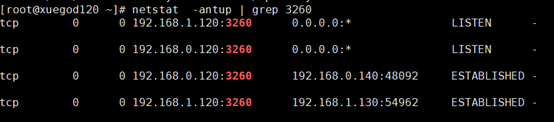

![在这里插入图片描述][20190721110122425.png]
9、 使用tree命令，查看连接结构
\[root@xuegod130 ~\]\# yum -y install tree
\[root@xuegod130 ~\]\# tree /var/lib/iscsi/

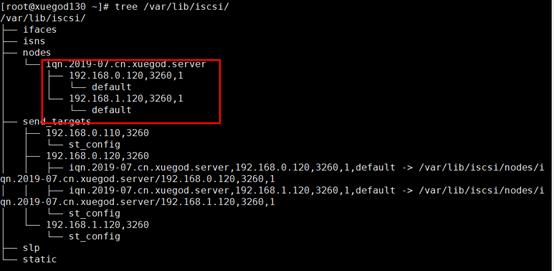

![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80MTg0MzY5OQ_size_16_color_FFFFFF_t_70 3]

三、 实战2：在存储客户端xueggod130上配置多路径
1、 多路径软件Device Mapper Multipath概述
多路径软件Device Mapper Multipath（DM-Multipath）可以将服务器节点和存储阵列之间的多条I/O链路配置为一个单独的设备。这些I/O链路是由不同的线缆、交换机、控制器组成的SAN物理链路。Multipath将这些链路聚合在一起，生成一个单独的新的设备。
（1）数据冗余
DM-Multipath可以实现在active/passive(主动/被动)模式下的灾难转移。在active/passive模式下，只有一半的链路在工作，如果链路上的某一部分（线缆、交换机、控制器）出现故障，DM-Multipath就会切换到另一半链路上。
（2）提高性能
DM-Multipath也可以配置为active/active模式，从而I/O任务以round-robin的方式分布到所有的链路上去。通过配置，DM-Multipath还可以检测链路上的负载情况，动态地进行负载均衡。

2、 安装多路径软件
\[root@xuegod130 ~\]\# yum -y install device-mapper-multipath

3、 使用默认配置文件启动
\[root@xuegod130 ~\]\# cp /usr/share/doc/device-mapper-multipath-0.4.9/multipath.conf /etc/

\[root@xuegod130 ~\]\# systemctl start multipathd
\[root@xuegod130 ~\]\# systemctl enable multipathd

4、 查看连接数
\[root@xuegod130 ~\]\# multipath -ll
查看连接数，没有消息。是因为我们使用iscsi客户端已经挂载了两个块设备，需要卸载
\[root@xuegod130 ~\]\# umount /dev/sdb
\[root@xuegod130 ~\]\# umount /dev/sdc

5、 重启iscsi和multipath服务
\[root@xuegod130 ~\]\# systemctl restart iscsi
\[root@xuegod130 ~\]\# systemctl restart multipathd

6、 再次查看连接
\[root@xuegod130 ~\]\# multipath -ll
mpatha (3600140541e6828aaa674e52aeb138109) dm-2 LIO-ORG ,sun1
size=20G features=‘0’ hwhandler=‘0’ wp=rw
|-± policy=‘service-time 0’ prio=0 status=active
| `- 33:0:0:0 sdb 8:16 active undef running`\-± policy=‘service-time 0’ prio=1 status=enabled
\`- 34:0:0:0 sdc 8:32 active ready running

说明：
3600140541e6828aaa674e52aeb138109（远程存储设备id）dm-2 LTO-ORG（厂商） ,sun1（产品ID）

size=5.0G features=‘0’ hwhandler=‘0’ wp=rw
|-± policy=‘service-time 0’ prio=1 status=active \#默认使用active的链路
| `- 34:0:0:1 sdb 8:16 active ready running`\-± policy=‘service-time 0’ prio=1 status=enabled \#有效的链路，但不是活动链路
\`- 35:0:0:1 sdc 8:32 active ready running
\#默认配置并不会实现负载均衡，只会实现高可用的效果。

\#每个多路径设备都具备一个 全局标识（WWID,World Wide Identifir）。这个 (36001405c98cebda0dbf4ceeb0f5160dc) 就是WWID，远程存储设备的产品信息，由于sdb和sdc对应的都是远端同一个存储，所以产品信息是一样的，最后被多路经驱动发现，所以为他们生成了一个设备文件/dev/mapper/mpatha

7、 查看客户端设备的路径
\[root@xuegod130 ~\]\# ll /dev/mapper/mpatha
lrwxrwxrwx 1 root root 7 Jul 20 10:52 /dev/mapper/mpatha -> …/dm-2

8、 挂载使用
\[root@xuegod130 ~\]\# mount /dev/mapper/mpatha /opt
\[root@xuegod130 ~\]\# lsblk
NAME MAJ:MIN RM SIZE RO TYPE MOUNTPOINT
sda 8:0 0 20G 0 disk
├─sda1 8:1 0 1G 0 part /boot
└─sda2 8:2 0 19G 0 part
├─centos-root 253:0 0 17G 0 lvm /
└─centos-swap 253:1 0 2G 0 lvm \[SWAP\]
sdb 8:16 0 20G 0 disk
└─mpatha 253:2 0 20G 0 mpath /opt
sdc 8:32 0 20G 0 disk
└─mpatha 253:2 0 20G 0 mpath /opt
sr0 11:0 1 4.2G 0 rom

9、 查看数据和写入测试
原始盘数据也在，写入新的数据库

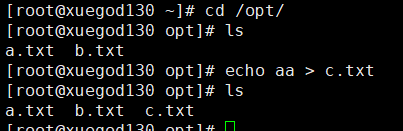

![在这里插入图片描述][2019072111013563.png]

10、 模拟故障，停止存储服务器的一块网卡，测试客户端能否正常使用
\[root@xuegod120 ~\]\# ifdown ens38
Device ‘ens38’ successfully disconnected.

\[root@xuegod130 opt\]\# multipath -ll
\[root@xuegod130 opt\]\# multipath -ll
mpatha (3600140541e6828aaa674e52aeb138109) dm-2 LIO-ORG ,sun1
size=20G features=‘0’ hwhandler=‘0’ wp=rw
|-± policy=‘service-time 0’ prio=1 status=active
| `- 33:0:0:0 sdb 8:16 active ready running`\-± policy=‘service-time 0’ prio=0 status=enabled \#一块盘已经是faulty running
\`- 34:0:0:0 sdc 8:32 failed faulty running

11、 测试数据写入和读取
\[root@xuegod130 opt\]\# ls
a.txt b.txt c.txt
\[root@xuegod130 opt\]\# echo aabbcc > d.txt
\[root@xuegod130 opt\]\# ls
a. txt b.txt c.txt d.txt

实验完毕，记得启动停止的网卡，下面实验还需要使用。
\[root@xuegod120 ~\]\# ifup ens38
Connection successfully activated (D-Bus active path: /org/freedesktop/NetworkManager/ActiveConnection/3)

以上测试，说明多线路配置成功，但是两台线路不能同时运行，一条使用中，另外一条在等待中。

12、 启动multipath高可用负载均衡模式
\[root@xuegod130 ~\]\# vim /etc/multipath.conf
60 multipaths \{
61 multipath \{
62 wwid 3600140541e6828aaa674e52aeb138109 \#填写自己的iscsi存储的WWID号
63 alias webdate \#映射后的别名，可以随便取
64 path\_grouping\_policy multibus \#路径组策略
65 path\_selector “round-robin 0”
66 failback manual
67 rr\_weight priorities
68 no\_path\_retry 5
69 \# \}
70 \# multipath \{
71 \# wwid 1DEC\_\_\_\_\_321816758474
72 \# alias red
73 \# \}
74 \}

13、 卸载之前挂载的盘
\[root@xuegod130 ~\]\# umount /dev/mapper/mpatha

14、 重启multipathd和iscsi服务
\[root@xuegod130 ~\]\# systemctl restart multipathd
\[root@xuegod130 ~\]\# systemctl restart iscsi

15、 查看映射的盘，并挂载
\[root@xuegod130 ~\]\# multipath -ll
webdate (3600140541e6828aaa674e52aeb138109) dm-2 LIO-ORG ,sun1
size=20G features=‘1 queue\_if\_no\_path’ hwhandler=‘0’ wp=rw
`-+- policy='round-robin 0' prio=1 status=active |- 33:0:0:0 sdb 8:16 active ready running #两条线路都是running`\- 34:0:0:0 sdc 8:32 active ready running
之前的相当于主备模式，现在是负载均衡

\[root@xuegod130 ~\]\# ll /dev/mapper/webdate
lrwxrwxrwx 1 root root 7 Jul 20 11:07 /dev/mapper/webdate -> …/dm-2

挂载
\[root@xuegod130 ~\]\# mount /dev/mapper/webdate /opt

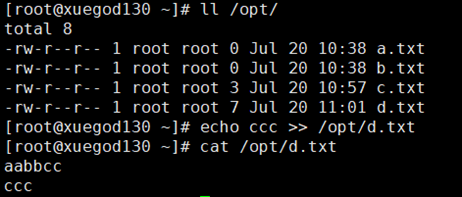

![在这里插入图片描述][20190721110144253.png]

16、 模拟故障测试
停止一块网卡
![在这里插入图片描述][20190721110150391.png]

一条线路故障
![在这里插入图片描述][20190721110153483.png]

测试数据读取和写入
![在这里插入图片描述][20190721110156765.png]

四、 实战3：使用udev规则为每个target创建固定名字的软连接（了解）
udev概述
udev 是Linux kernel 2.6系列的设备管理器。它主要的功能是管理/dev目录底下的设备节点。udev会根据用户添加/删除硬件的行为，自处理/dev目录下所有设备文件。
主配置文件：/etc/udev/udev.conf
设备文件名字规则目录：
\[root@xuegod64 ~\]\# ls /lib/udev/rules.d/10-dm.rules
命名规律： 开头为数字， 结尾是 .rules
运行机制和注意事项：
1、udev按照规则文件名的数字顺序来查询全部规则文件，然后为匹配规则的设备，创建其设备文件或文件链接。
2、通常情况下，建议让自己想要的规则文件最先被解析。比如，创建一个名为 /etc/udev/rules.d/10-myrule.rules的文件，并把你的规则写入该文件，这样udev就会在解析系统默认的规则文件之前解析到你的文件。
3、在规则文件里，除了以“\#”开头的行（注释），所有的非空行都被视为一条规则，但是一条规则不能扩展到多行。

4、规则都是由多个键值对（key-valuepairs）组成，并由逗号隔开，键值对可以分为条件匹配键值对(以下简称“匹配键”)和赋值键值对(以下简称“赋值键”)，一条规则可以有多条匹配键和多条赋值键。
5、匹配键是匹配一个设备属性的条件，当一个设备的属性匹配了该规则里所有的匹配键，就认为这条规则生效，然后按照赋值键的内容，执行该规则的赋值。

说明：如果有一个设备被内核实别sdb1，则该条件生效，执行后面的赋值：在/dev下产生一个名为my\_ disk的设备文件，并把设备文件的权限设为0666。
详细参数说明

udev规则的匹配键

1.  ACTION： 事件 (uevent) 的行为，例如：add( 添加设备 )、remove( 删除设备 )。
2.  KERNEL： 内核设备名称，例如：sda, cdrom。
3.  DEVPATH：设备的 devpath 路径。
4.  SUBSYSTEM： 设备的子系统名称，例如：sda 的子系统为 block。
5.  BUS： 设备在 devpath 里的总线名称，例如：usb。
6.  DRIVER： 设备在 devpath 里的设备驱动名称，例如：ide-cdrom。
7.  ID： 设备在 devpath 里的识别号。
8.  SYSFS\{filename\}： 设备的 devpath 路径下，设备的属性文件“filename”里的内容。
9.  ENV\{key\}： 环境变量。在一条规则中，可以设定最多五条环境变量的 匹配键。
10. PROGRAM：调用外部命令。
11. RESULT： 外部命令 PROGRAM 的返回结果。
    udev重要的赋值键
12. NAME：在 /dev下产生的设备文件名。只有第一次对某个设备的 NAME 的赋值行为生效，之后匹配的规则再对该设备的 NAME 赋值行为将被忽略。如果没有任何规则对设备的 NAME 赋值，udev 将使用内核设备名称来产生设备文件。
13. SYMLINK：为 /dev/下的设备文件产生符号链接。由于 udev 只能为某个设备产生一个设备文件，所以为了不覆盖系统默认的 udev 规则所产生的文件，推荐使用符号链接。
14. OWNER, GROUP, MODE：为设备设定权限。
15. ENV\{key\}：导入一个环境变量
    udev规则操作符
16. “==”：比较键、值，若等于，则该条件满足；
17. “!=”： 比较键、值，若不等于，则该条件满足；
18. “=”： 对一个键赋值；
19. “+=”：为一个表示多个条目的键赋值。
20. “:=”：对一个键赋值，并拒绝之后所有对该键的改动。目的是防止后面的规则文件对该键赋值。

# KERNEL是匹配键，NAME和MODE是赋值键。 #

仅当操作符是“==”或者“!=”时，其为匹配键；若为其他操作符时，都是赋值键。

6.3.2 在应用服务器xuegod64上定义udev规则
对iscsi多路径共享的设备设备，让内核识别成：my\_disk
在进行udev绑定的时候，可以是一个未分区的磁盘，也可以是磁盘的一个分区。
查看共享设备磁盘的UUID：
\[root@xuegod64 ~\]\# cd /lib/udev/rules.d/
\[root@xuegod64 rules.d\]\# /usr/lib/udev/scsi\_id -g -u /dev/sdb
36001405c98cebda0dbf4ceeb0f5160dc
\[root@xuegod64 rules.d\]\# vim /etc/udev/rules.d/10-sda.rules \#写入以下内容
KERNEL==“sdb”,SUBSYSTEM==“block”,PROGRAM="/usr/lib/udev/scsi\_id -g -u /dev/sdb",RESULT==“36001405c98cebda0dbf4ceeb0f5160dc”,SYMLINK+=“my-disk”,MODE=“0660”
注：上面要写入的内容中，逗号和后面的参数之间不能有空格
参数：

# KERNEL是匹配键, SUBSYSTEM：设备的子系统名称，例如：sda 的子系统为block。udevadm info -a -p /sys/block #

# PROGRAM：调用外部命令; #

# RESULT： 外部命令 PROGRAM 的返回结果。 #

# SYMLINK：为/dev/下的设备文件产生符号链接。由于udev 只能为某个设备产生一个设备文件，所以为了不覆盖系统默认的udev 规则所产生的文件，推荐使用符号链接。 #

# MODE：为设备设定权限 #

通知内核磁盘信息的变化
\[root@xuegod64 rules.d\]\# /sbin/partprobe /dev/sdb
或者：
\[root@xuegod64 rules.d\]\# systemctl restart systemd-udev-trigger
注：/sbin/partprobe /dev/sd\* 通常使用该命令让新的规则文件立即生效

# udev 的日志一般没有标准输出，所有的udev 相关信息都按照配置文件(udev.conf)的参数设置，由/var/log/messages记录。 #

查看：
\[root@xuegod64 rules.d\]\# ll /dev/my-disk
lrwxrwxrwx 1 root root 3 9月 17 16:08 /dev/my-disk -> sdb
\[root@xuegod64 rules.d\]\# mount /dev/my-disk /opt/ \#发现无法挂载使用,提示已经挂载
解决办法：
\[root@xuegod64 rules.d\]\# systemctl stop multipathd && systemctl disable multipathd \#把多路径软件服务关了，就可以使用udev了
\[root@xuegod64 rules.d\]\# mount /dev/my-disk /opt/ \#挂载成功
注：multipathd本身就可以给存储设备起一个名字了，有了multipathd就不需要udev来起名字了。所以两者是冲突的，只能同时使用一种方法给存储设备命名。

总结：所以一般情况，我们直接使用iscsi存储+多路径就可以了。 udev相关的知识，大家了解一下就可以了。

[watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80MTg0MzY5OQ_size_16_color_FFFFFF_t_70]: /images/20211201/f057ff3474e44639868e925e5e3bad39.png
[watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80MTg0MzY5OQ_size_16_color_FFFFFF_t_70 1]: /images/20211201/8a4ecb3b367e4f1d80d6cc048924ede4.png
[watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80MTg0MzY5OQ_size_16_color_FFFFFF_t_70 2]: /images/20211201/5dd3ac9ed2f64d4c87916ef0ea0cad17.png
[20190721110109268.png]: /images/20211201/7a34010b98f348e6b76adea92c6f16da.png
[20190721110118477.png]: /images/20211201/b4a07ca983194b91ab74c9e7f4230d10.png
[20190721110122425.png]: /images/20211201/cdaf7abc1fa94e2fa97a86a3e9051adb.png
[watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80MTg0MzY5OQ_size_16_color_FFFFFF_t_70 3]: /images/20211201/b4fc033afbc547abad1918648ad23ad3.png
[2019072111013563.png]: /images/20211201/1995b353b8e4414c971150540d0f0dd8.png
[20190721110144253.png]: /images/20211201/2ca62cedbf9448c1886350b1a6138618.png
[20190721110150391.png]: /images/20211201/de6084f977b94925bfe6388ad6ed3463.png
[20190721110153483.png]: /images/20211201/d0e25a4d553042e580b424df9a31a8dc.png
[20190721110156765.png]: /images/20211201/f5fe6217fdb7452a8c902777c80f1745.png
