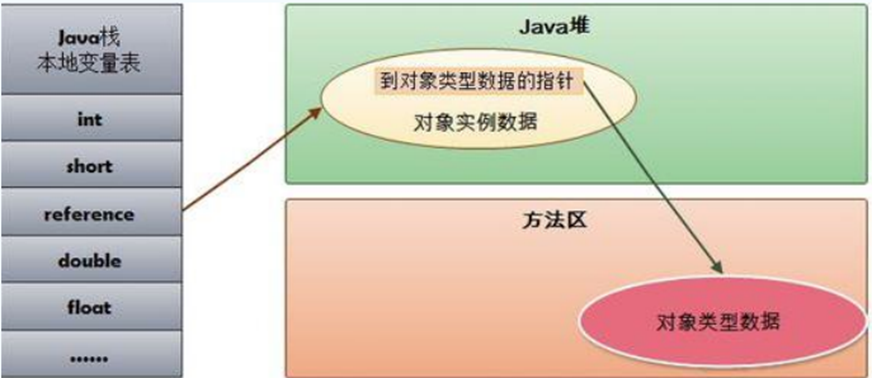

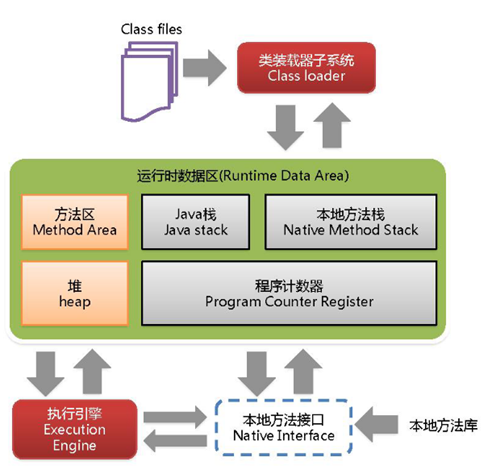

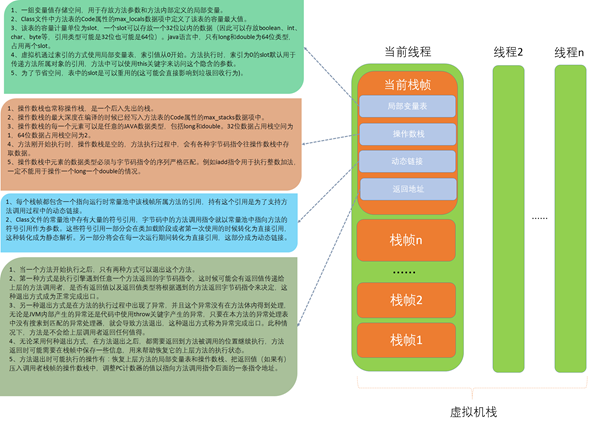

深入理解Java虚拟机(三)——JVM内存结构+JVM执行引擎 电玩女神 2022-05-14 15:22 199阅读 0赞 **目录** [深入理解Java虚拟机(一)——JVM整体架构][Java_JVM] [深入理解Java虚拟机(二)——类加载器深入解析][Java] [深入理解Java虚拟机(三)——JVM内存结构+JVM执行引擎][Java_JVM_JVM] [深入理解Java虚拟机(四)——JVM性能调优监控工具][Java_JVM 1] -------------------- # JVM内存结构 # ![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3o3ODU0OTUyOTU_size_27_color_FFFFFF_t_70][] •**本地方法栈****(****线程****私有****)**:登记native方法,在Execution Engine执行时加载本地方法库 •**程序计数器****(****线程****私有****)**:就是一个指针,指向方法区中的方法字节码(用来存储指向下一条指令的地址,也即将要执行的指令代码),由执行引擎读取下一条指令,是一个非常小的内存空间,几乎可以忽略不记。 •**方法区****(****线程共享****)**:类的所有字段和方法字节码,以及一些特殊方法如构造函数,接口代码也在此定义。简单说,所有定义的方法的信息都保存在该区域,静态变量\+常量\+类信息(构造方法/接口定义)+运行时常量池都存在方法区中,虽然Java虚拟机规范把方法区描述为堆的一个逻辑部分,但是它却有一个别名叫做 Non-Heap(非堆),目的应该是与 Java 堆区分开来。 •**Java****栈(线程****私有****)**: Java线程执行方法的内存模型,一个线程对应一个栈,每个方法在执行的同时都会创建一个栈帧(用于存储局部变量表,操作数栈,动态链接,方法出口等信息)**不存在垃圾回收问题**,只要线程一结束该栈就释放,生命周期和线程一致 • JVM对该区域规范了两种异常: 1) 线程请求的栈深度大于虚拟机栈所允许的深度,将抛出StackOverFlowError异常 2) 若虚拟机栈可动态扩展,当无法申请到足够内存空间时将抛出OutOfMemoryError,通过jvm参数–Xss指定栈空间,空间大小决定函数调用的深度 •**实例详解****Java****栈** ![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3o3ODU0OTUyOTU_size_27_color_FFFFFF_t_70 1][] •**栈****+****堆****+****方法区的交互关系** HotSpot是使用指针的方式来访问对象 Java堆中会存放访问**类元数据**的地址 reference存储的就直接是对象的地址 ![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3o3ODU0OTUyOTU_size_27_color_FFFFFF_t_70 2][] •**堆****(****线程共享****)**:虚拟机启动时创建,用于存放对象实例,几乎所有的对象(包含常量池)都在堆上分配内存,当对象无法再该空间申请到内存时将抛出OutOfMemoryError异常。同时也是**垃圾收集器管理的主要区域**。可通过 -Xmx –Xms 参数来分别指定最大堆和最小堆 ![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3o3ODU0OTUyOTU_size_27_color_FFFFFF_t_70 3][] •新生区 类诞生、成长、消亡的区域,一个类在这里产生,应用,最后被垃圾回收器收集,结束生命。 新生区分为两部分: 伊甸区(Eden space)和幸存者区(Survivor pace) ,所有的类都是在伊甸区被new出来的。幸存区有两个: 0区(Survivor 0 space)和1区(Survivor 1 space)。当伊甸园的空间用完时,程序又需要创建对象,JVM的垃圾回收器将对伊甸园区进行垃圾回收**(****Minor GC****)**,将伊甸园区中的不再被其他对象所引用的对象进行销毁。然后将伊甸园中的剩余对象移动到幸存 0区。若幸存 0区也满了,再对该区进行垃圾回收,然后移动到1区。那如果1区也满了呢? •老年区 新生区经过多次GC仍然存活的对象移动到老年区。若老年区也满了,那么这个时候将产生**MajorGC****(****FullGC****)**,进行老年区的内存清理。若老年区执行了Full GC之后发现依然无法进行对象的保存,就会产生OOM异常“OutOfMemoryError” **元数据区**: **元数据区取代了永久代**(jdk1.8以前),本质和永久代类似,都是对JVM规范中方法区的实现,区别在于元数据区并不在虚拟机中,而是使用本地物理内存,永久代在虚拟机中,永久代逻辑结构上属于堆,但是物理上不属于堆,堆大小=新生代\+老年代。元数据区也有可能发生OutOfMemory异常。 * Jdk1.6及之前: 有永久代, 常量池在方法区 * Jdk1.7: 有永久代,但已经逐步“去永久代”,常量池在堆 * Jdk1.8及之后: 无永久代,常量池在元空间 元数据区的**动态扩展**,默认–XX:MetaspaceSize值为21MB的高水位线。一旦触及则Full GC将被触发并卸载没有用的类(类对应的类加载器不再存活),然后高水位线将会重置。新的高水位线的值取决于GC后释放的元空间。如果释放的空间少,这个高水位线则上升。如果释放空间过多,则高水位线下降。 为什么jdk1.8用元数据区取代了永久代? 官方解释:移除永久代是为融合HotSpot JVM与 JRockit VM而做出的努力,因为JRockit没有永久代,不需要配置永久代 # JVM执行引擎 # 执行引擎:读取运行时数据区的Java字节码并逐个执行 ![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3o3ODU0OTUyOTU_size_27_color_FFFFFF_t_70 4][] [Java_JVM]: https://blog.csdn.net/z785495295/article/details/83472821 [Java]: https://blog.csdn.net/z785495295/article/details/83473079 [Java_JVM_JVM]: https://blog.csdn.net/z785495295/article/details/83473154 [Java_JVM 1]: https://blog.csdn.net/z785495295/article/details/83473307 [watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3o3ODU0OTUyOTU_size_27_color_FFFFFF_t_70]: /images/20220503/0fff0dc98dd14703888b6726e616575b.png [watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3o3ODU0OTUyOTU_size_27_color_FFFFFF_t_70 1]: /images/20220503/4e7b0410ad06498588f7f5a005386fa2.png [watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3o3ODU0OTUyOTU_size_27_color_FFFFFF_t_70 2]: /images/20220503/b6070650f6ed401eb265a5db7fa17759.png [watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3o3ODU0OTUyOTU_size_27_color_FFFFFF_t_70 3]: /images/20220503/ecaa8a58606c4857bcb3aad83c12448c.png [watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3o3ODU0OTUyOTU_size_27_color_FFFFFF_t_70 4]: /images/20220503/cb354f670ab042b3b7c583b13cdc7a16.png
