【图像处理】灰度加权距离变换（GWDT）

拼搏现实的明天。 2022-05-25 08:59 570阅读 0赞

##  ##

## 【[fishing-pan][]：[https://blog.csdn.net/u013921430][https_blog.csdn.net_u013921430]转载请注明出处】 ##

## 前言 ##

距离变换（distance transform，DT）在图像处理、计算机视觉等领域有非常多的运用，例如骨架化、目标细化、黏连目标分离等。在Matlab和OpenCV中都有进行距离变换的函数。Matlab中有bwdist函数用于二值化图像的距离变换， OpenCV中有cvDistTransform函数用于进行二值化图像的距离变换。

除此之外，Matlab中还提供了graydist函数用于灰度加权距离变换，但是graydist居然要输入一个种子点，这让我觉得很神奇，因为在我的印象中灰度加权距离变换是不需要种子点的！自己测试运行后就发现，这是扯淡呢！算出来的结果是图像中各个点到种子点的距离加权变换。所以，我必须来讲讲我所理解的不需要种子点的灰度加权距离变换。

## 灰度加权距离变换 ##

一般的距离变换需要首先对图像进行二值化，这样的过程会损失掉图像中某些有用的信息，因为单纯的距离变换获得的是前景点到背景的最短距离，损失了灰度信息所代表的物理意义。因此在距离变换的基础上加上图像灰度信息，就有了灰度加权距离变换——GWDT（gray-weighted image distance transform），也可以称之为灰度尺度距离变换——GSDT（gray-scale image distance transform）。

理解了距离变换，灰度加权距离变换就很好理解了，就是在距离变换的基础上加上了灰度信息。那么如何操作呢？我采用类似于区域增长的方法，在快速行进法的框架下来进行实现它，基本步骤如下；

> 1. 设定阈值分离前景和背景，将背景点的状态设置为ALIVE（其实所有的背景点都是seed point），将前景设为FAR，前景点的值初始化为无限大；
>
> 2. 初始化边缘点，在FAR点中选取8邻域（对二维图像进行处理）中有背景点的点，这些点就是边缘点，将边缘点的值赋予原图中的值，更改其状态为TRAIL，并将其放入一个队列Q中；
>
> 3. 在队列Q中不放回地取出点，假设取出的点记为y，计算y周围的8个点x，根据以下公式计算x，如果x的值被更新了，判断其是否已经在队列中，如果不在，那么就将其放入队列中。（**在我实现的时候，考虑到效率的因素，并没有判断其是否已经在队列中，而是将其直接放入队列中，这个跟queue类和C++函数传参有关系**）
>
> ![20180511141835576][]
>
> ![2018051114184887][]
>
> 4. 循环第三步，直到队列Q为空。

从上面的步骤中可以看出，实现过程与快速行进算法还是存在一定的差异的，如果按照快速行进算法的思想，那么对于点y，只会计算周围8临域中属性是FAR的点的值，不会对ALIVE的点进行更新。但是上述的过程，会对ALIVE点进行更新。我这样做是为了尽量保证每个点在变换过后值尽量小，大家可以自行修改代码来决定要不要对ALIVE点进行更新。

--------------------

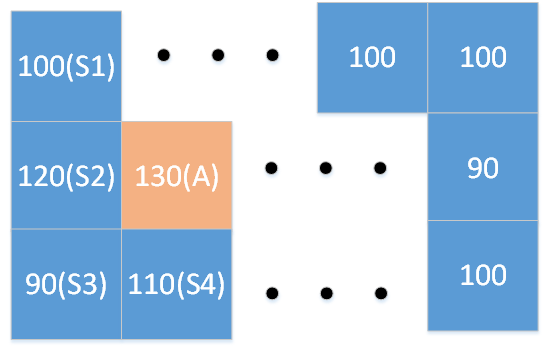

如下图所示，假设图中蓝色的点为初始化后的边缘点，他的状态为TRAIL，点A的状态为FAR；依次遍历S1-S4周围的8个点，很显然A是这四个点的共同邻域，A取四个点对其进行变换后的最小值；

![20180511141858806][]

图 1 迭代过程示意图标题标题

![20180511141907736][]

## 处理结果 ##

![201805111424346][]

图 2 原始图像

![20180511142420159][]

图 3 处理后的图像

--------------------

### 结果分析 ###

原图中我加入了一些噪声，在GWDT后，前景点特别是远离背景的前景点的灰度值相对被增强了，这样背景点就变相的被抑制了。此外，通过设定阈值可以分离区域内的黏连的大米，从而自动进行记数。等等等等，GWDT的应用还有很多。总的来说，GWDT是在传统的距离变换的基础上保留和利用了灰度信息，更加具有物理意义和价值。

## 代码 ##

为了方便大家学习，为大家提供源码；

//-------------------------
    //潘正宇 ，2018.05.10
    //灰度尺度距离变换，GSDT/GWDT
    //-------------------------

    #include <iostream>
    #include <vector>
    #include <opencv2/opencv.hpp>
    #include <opencv2/highgui/highgui.hpp>
    #include <opencv2/imgproc/imgproc.hpp>
    #include <queue>
    #include <string>

    using namespace std;
    using namespace cv;


    #define INF 3.4e+38                        // 无穷大的点
    enum{ ALIVE = -1, TRIAL = 0, FAR = 1 };    //设定三种状态；


    bool find(queue<int> que,int value)
    {
    	int size = que.size();
    	for (int i = 0; i <size; ++i)
    	{
    		int a = que.front();
    		if (a == value)
    		{
    			return true;
    		}
    		que.pop();
    	}
    	return false;
    }


    bool GSDT(string &picPath)
    {
    	Mat Scr = imread(picPath, 0);    //以灰度图的模式读入图像

    	imshow("原始图", Scr);

    	Mat gsdtImg;                     //创建GSDT后的图
    	gsdtImg.create(Scr.size(), CV_32FC1);

    	int row = Scr.rows;
    	int col = Scr.cols;

    	Mat  mat_mean, mat_stddev;
    	meanStdDev(Scr, mat_mean, mat_stddev);
    	double mean;
    	mean = mat_mean.at<double>(0, 0);   //获取图像均值

    	int *state= new int[col*row];

    	for (int i = 0; i < row; i++)
    	{
    		for (int j = 0; j < col; j++)
    		{
    			if (Scr.at<uchar>(i, j)<(mean))
    			{
    				gsdtImg.at<float>(i, j) = Scr.at<uchar>(i, j);       //背景点是ALIVE的
    				state[i*col + j] = ALIVE;
    			}
    			else
    			{
    				gsdtImg.at<float>(i, j) = INF;
    				state[i*col + j] = FAR;
    			}

    		}
    	}

    	queue<int> TrailQue;                     //定义队列用于存放TRAIL的点
    	for (int i = 1; i < row-1; i++)
    	{
    		for (int j = 1; j < col-1; j++)
    		{
    			if (state[i*col + j] == FAR)     //如果这个点是前景点，那么搜寻这个点周围是否有背景点，如果是那么它就是边缘点；
    			{
    				for (int o = -1; o <= 1; o++)
    				{
    					for (int p = -1; p <= 1; p++)
    					{
    						if (state[(i + o)*col + j + p] == ALIVE)        //找到所有的边缘点，并且将其放入队列TrailQue；
    						{
    							state[i*col + j] = TRIAL;
    							gsdtImg.at<float>(i, j) = Scr.at<uchar>(i, j);
    							TrailQue.push(i*col + j);
    							break;
    						}
    					}
    				}
    			}

    		}
    	}


    	while (!TrailQue.empty())
    	{
    		int P_row = TrailQue.front() / col;    ///获取TrailQue中点的坐标
    		int P_col = TrailQue.front() % col;

    		if (P_row < 1){ P_row = 1; }if (P_row>row - 2){ P_row = row - 2; }
    		if (P_col < 1){ P_col = 1; }if (P_col>col - 2){ P_col = col - 2; }

    		for (int o = -1; o <= 1; o++)
    		{
    			for (int p = -1; p <= 1; p++)
    			{
    				int N = (P_row + o)*col + P_col + p;

    				double len = sqrt(o*o + p*p);
    				float gs = gsdtImg.at<float>(P_row, P_col) + Scr.at<uchar>(P_row + o, P_col + p)*len;

    				//---比较该点现有的GSDT值与P点给它的值；
    				if (gsdtImg.at<float>(P_row + o, P_col + p) > gs)
    				{
    					state[N] = TRIAL;
    					gsdtImg.at<float>(P_row + o, P_col + p) = gs;

    					TrailQue.push(N);

    					/*if (!find(TrailQue, N))
    					{
    						TrailQue.push(N);
    					}*/

    				}


    			}
    		}


    		TrailQue.pop();                        //从TrailQue中删除这个点
    	}

    	//寻找最大值；
    	float Max = 0;
    	for (int i = 0; i < row; i++)
    	{
    		for (int j = 0; j < col; j++)
    		{
    			if (gsdtImg.at<float>(i, j)>(INF / 100))
    			{
    				gsdtImg.at<float>(i, j) = 0;
    			}
    			if (gsdtImg.at<float>(i, j)>Max)//&&gsdtImg.at<float>(i, j)<(INF/10)
    			{
    				Max = gsdtImg.at<float>(i, j);
    			}

    		}
    	}

    	//将图像像素区间压缩到0-255
    	Mat Dst;
    	Dst = Scr.clone();
    	for (int i = 0; i < row; i++)
    	{
    		for (int j = 0; j < col; j++)
    		{
    			Dst.at<uchar>(i, j) = 255 * gsdtImg.at<float>(i, j) / (Max+1);
    		}
    	}

    	imwrite("temp.bmp", Dst);

    	//归一化
    	gsdtImg = gsdtImg / (Max+1);


    	cout << gsdtImg.at<float>(20, 206);
    	imshow("GSDT",gsdtImg);
    	waitKey(0);

    	return true;
    }


    void main()
    {
    	string picPath = "G:\\博客\\图像处理\\灰度尺度距离变换\\rice.jpg";
    	GSDT(picPath);

    	system("pause");
    	return;
    }
