前言

概述

编码(encode)：通过特定的压缩技术，将某个视频的视频流格式转换成另一种视频格式的视频流方式。比如视频：YUV420/422->h264；音频：PCM(原始)->AAC
解码(decode)：通过特定的解压缩技术，将某个视频格式的视频流转换成另一种视频格式的视频流方式。
转码(transcode)：视频转码技术将视频信号从一种格式转换成另一种格式。比如：视频包括改变分辨率；改变帧率；改变比特率(bir rate)等编码参数；音频包括改变采样率；改变通道数(双通道，单通道)；改变位宽(sample format)。
封装(mux)：复用，按一定格式组织原始音视频流。
解封装(demux)：解复用，按一定格式解析出原始音视频流。
封装可以看做是对原始数据的一些解释，就如同bmp图像数据有文件头一样。
ES流：原始流，直接从编码器出来的数据流。
rtsp流：RTSP（Real Time Streaming Protocol） RFC2326s，实时流传输协议，是TCP/IP协议系中的一个应用层协议。
rtmp流：Real Time Messaging Protocol(实时消息传输协议)，是adobe公司的协议
服务端：服务端是为客户端服务的，向客户端提供资源，保存客户端数据。
客户端：也可以称用户端，与服务端相对应，为客户提供本地服务的程序。
流媒体：采用流式传输方式在Internet播放的媒体格式。
推模式：当通知消息来之时，把所有相关信息都通过参数的形式”推给”观察者。就比如微信公众号的推送通知。
拉模式：当通知消息来之时，通知的函数不带任何相关的信息，而是要观察者主动去”拉”信息。就比如我们刷微博。
实时流：Real Time stream 实时传输的音视频流。比如直播。

FFmpeg结构体和函数

FFmpeg的关键结构体

FFmpeg关键结构体概述

• 解协议(http，rtsp，rtmp，mms)
  AVIOContext，URLContext，URLContext主要存储视音频使用的协议类型以及状态。URLProtocol存储输入视音频使用的封装格式。每种协议都对应URLProtocol结构。(注意：FFmpeg中文件也被当作一种协议)
• 解封装(flv，avi，rmvb，mp4)
  AVFormatContext主要存储视音频封装格式中包含的信息；AVInputFormat存储输入视音频使用的封装格式。每种视音频的封装格式都对应一个AVInputFormat。
• 解码(h264，mpeg2，aac, mp3)
  每个AVStream存储一个视频/音频流的相关数据；每个AVStream对应于AVCodecContext，存储该视频/音频流使用解码方式的相关数据；每个AVCodecContext中对应一个AVCodec，包含该视频/音频对应的解码器。每种解码器都对应一个AVCodec结构。
• 存数据
  视频的话，每个结构一般是存一帧；音频可能是好几帧。
  解码前数据：AVPacket
  解码后数据：AVFrame

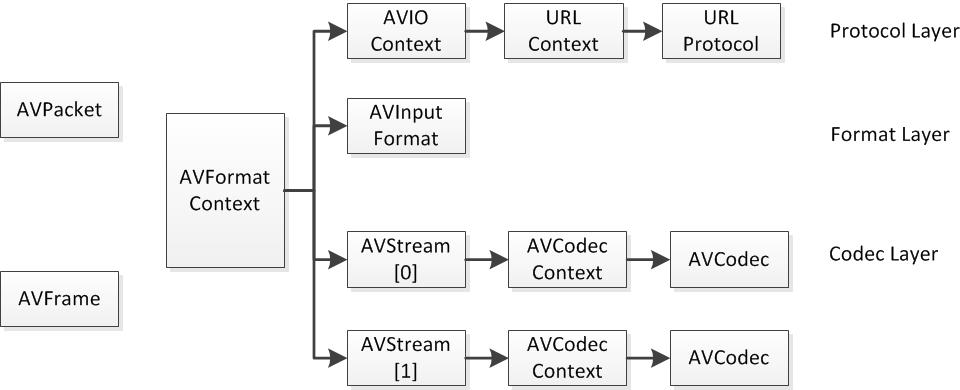

  从图中可以看出AVFormat Context这个结构体包含协议层结构体，封装层结构体，编码层结构体等。总之，这个结构体中贯穿编解码过程。

FFmpeg结构体详解

• AVFormatContext
AVFormatContext是FFmpeg解封装(flv，mp4，rmvb，avi)功能的结构体。

  struct AVInputFormat iformat:输入数据的封装格式
  AVIOContext pb:输入数据缓存
  unsigned int nb_streams:视音频流的个数
  AVStream **streams:视音频流
  char filename[1024]:文件名

FFMPEG结构体分析：AVFormatContext

• AVIOContext
AVIOContext是FFmpeg管理输入输出数据的结构体。

  unsigned char buffer:缓存开始位置
  int buffer_size:缓存大小
  unsigned char buf_ptr:当前指针读取到的位置
  unsigned char buf_end:缓存结束的位置
  void opaque:URLContext结构体,URLContext结构体中有一个结构体URLProtocol.注：每种协议(rtp,rtmp,file等)对应一个URLProtocol.

在解码的情况下，buffer用于存储ffmpeg读入的数据。例如：打开一个视频文件的时候，先把数据从硬盘读入buffer，然后送给解码器用于解码。
FFMPEG结构体分析：AVIOContext

• AVStream
AVStream是存储每一个视频/音频流信息的结构体。

  int index:标识该视频/音频
  AVCodecContex *codec:指向该视频/音频流的AVCodecContext
  int64_t duration:该视频/音频流长度

FFMPEG结构体分析：AVStream

• AVCodecContext

  enum AVMeiaType codec_type:编解码器类型(视频、音频)
  enum AVMediaType {

  AVMEDIA_TYPE_UNKNOWN = -1,  ///< Usually treated as AVMEDIA_TYPE_DATA
  AVMEDIA_TYPE_VIDEO,
  AVMEDIA_TYPE_AUDIO,
  AVMEDIA_TYPE_DATA,          ///< Opaque data information usually continuous
  AVMEDIA_TYPE_SUBTITLE,
  AVMEDIA_TYPE_ATTACHMENT,    ///< Opaque data information usually sparse
  AVMEDIA_TYPE_NB

  };

  enum AVMediaType codec_type; // 编码器类型
  enum AVSampleFormat sample_fmt; // 采样格式

每个AVStream存储一个视频/音频流的相关数据；每一个AVStream对应一个AVCodecContext，存储该视频/音频流使用解码方式的相关数据；每个AVCodecContext中对应一个AVCodec，包含该视频/音频对应的解码器。每种解码器都对应一个AVCodec结构。
FFMPEG结构体分析：AVCodecContext

• AVCodec
AVCodec是视频/音频对应的解码器。

  const char name：编解码器的名字
  const char long_name：编解码其的名字,全称
  enum AVMediaType type: 指明类型，视频，音频，字母
  enum AVCodecID id：ID
  const AVRational supported_framerates：支持的帧率（仅视频）
  const enum AVPixelFormat pix_fmts：支持的像素格式（仅视频）
  const int supported_samplerates：支持的采样率（仅音频）
  const enum AVSampleFormat sample_fmts：支持的采样格式（仅音频）
  const uint64_t *channel_layouts：支持的声道数（仅音频）
  int priv_data_size：私有数据的大小

每一个编解码器对应一个该结构体：H.264解码器

AVCodec ff_h264_decoder = {
    .name           = "h264",
    .type           = AVMEDIA_TYPE_VIDEO,
    .id             = CODEC_ID_H264,
    .priv_data_size = sizeof(H264Context),
    .init           = ff_h264_decode_init,
    .close          = ff_h264_decode_end,
    .decode         = decode_frame,
    .capabilities   = /*CODEC_CAP_DRAW_HORIZ_BAND |*/ CODEC_CAP_DR1 | CODEC_CAP_DELAY | CODEC_CAP_SLICE_THREADS | CODEC_CAP_FRAME_THREADS,
    .flush= flush_dpb,
    .long_name = NULL_IF_CONFIG_SMALL("H.264 / AVC / MPEG-4 AVC / MPEG-4 part 10"),
    .init_thread_copy      = ONLY_IF_THREADS_ENABLED(decode_init_thread_copy),
    .update_thread_context = ONLY_IF_THREADS_ENABLED(decode_update_thread_context),
    .profiles = NULL_IF_CONFIG_SMALL(profiles),
    .priv_class     = &h264_class,
};

遍历ffmpeg中的解码器信息的方法：

1. 注册所有的编解码器：av_register_all();
2. 声明一个AVCodec类型的指针，比如：AVCodec* first_c;

3. 调用av_codec_next()函数，即可获得指向链表下一个解码器的指针，循环往复可以获得所有解码器的信息。注意，如果想要获得指向第一个解码器的指针，则需要将该函数的参数设置为NULL.
   FFMPEG结构体分析：AVCodec
   - AVPacket
AVPacket是存储压缩编码数据相关信息的结构体。

   uint8_t *data:压缩编码的数据
   int size:data的大小
   int64_t pts:显示时间戳
   int64_t dts:解码时间戳
   int stream_index:标识该AVPacket所属的视频/音频流

FFMPEG结构体分析：AVPacket

• AVFrame
AVFrame结构体一般用于存储原始数据(即非压缩数据，例如对视频来说是YUV/RGB，对音频来说是PCM)，此外还包含一些相关信息。比如：解码时存储宏块类型表，QP表，运动矢量表等数据。编码时也存储了相关数据。比如：

  typedef struct AVFrame
  {

  define AV_NUM_DATA_POINTERS 8

  uint8_t* data [AV_NUM_DATA_POINTERS]; // 指向图像数据
  int linesize [AV_NUM_DATA_POINTERS];   // 行的长度
  int width; //图像的宽
  int height; //图像的高
  int format;  //图像格式
   ……

  }AVFrame;

  AVFrame* frame = av_frame_alloc(); // 只是分配AVFrame结构体 data指向的内存并没有分配
  int bytes_num = avpicture_get_size(AV_PIX_FMT_YUV420P, width, height); // AV_PIX_FMT_YUV420P是FFmpeg定义的标明YUV420P图像格式的宏定义
  // 这个函数中会帮我们计算这个格式的图片大小

  // 申请空间来存放图片数据。包含源数据和目标数据
  uint8_t buff = (uint8_t)av_malloc(bytes_num);

  // 把AVFrame结构体指针的图像数据指针赋值，也就是给图像数据指针和指向的内存之间做关联
  avpicturefill((AVPicture*)frame, buff, AV_PIX_FMT YUV420P,width, height);

uint8_t* data [AV_NUM_DATA_POINTERS];指向图像数据，图像有存储方式有planar和packed两种模式。对于planar模式的YUV，data[0]指向Y分量的开始位置、data[1]指向U分量的开始位置、data[2]指向V分量的开始位置。对于packed模式YUV，data[0]指向数据的开始位置，而data[1]和data[2]都为NULL。

FFMPEG结构体分析：AVFrame
图像视频编码和FFmpeg(3)—–用FFmpeg进行图像格式转换和AVFrame简介

• SwsContext
  记录进行图像格式转换时，源图像和目标图像的格式、大小分别是什么。

FFmpeg的函数

• av_register_all()
av_register_all()用于注册复用器，该函数在所有基于ffmpeg的应用程序中几乎都是第一个被调用的。只有调用了该函数，才能使用复用器，编码器等。

• avformat_open_input()
avformat_open_input用于打开多媒体数据并且获得一些相关的信息。

  int avformat_open_input(AVFormatContext ps, const char filename, AVInputFormat fmt, AVDictionary options);
  ps: 函数调用之后处理过的AVFormatContext结构体
  file: 打开的视音频流的URL
  fmt:强制指定AVFormatContext中AVInputFormat。这个参数一般情况下可以设置为NULL
  dictionary:附加的一些选项,一般情况下可以设置为NULL.

在这个函数中，FFmpeg完成了：

1. 输入输出结构体AVIOContext的初始化
2. 输入数据的协议的识别(例如：RTMP, 或者file)的识别：判断文件名后缀；读取文件头的数据进行比对。
3. 使用获得最高分的文件协议对应的URLProtocol，通过函数指针的方式，与FFmpeg连接。

4. 调用该URLProtocol的函数进行open, read等操作。
   - avformat_find_stream_info()
avformat_find_stream_info()可以读取一部分视音频数据并且获得一些相关信息。这个函数主要用于给每个媒体流(音频/视频)的AVStream结构体赋值。据雷神说这个函数已经实现了解码器的查找，解码器的打开，视音频帧的读取，视音频帧的解码等工作。换句话说，该函数实际上已经”走通”了解码的整个流程。

   • avcodec_open2()
     1) 为各种结构体分配内存
     2) 将输入的AVDictionary形式的选项设置为AVCodecContext
     3) 一些其他检查，比如检测编解码其是否处于”实验”阶段
     4) 如果是编码器，检测输入参数是否符合编码器的要求
     5) 调用AVCodec的init()初始化具体的解码器

   • sws_getContext()
libswscale主要用于处理图片像素数据的类库，可以完成图片像素格式的转换，图片的拉伸等工作。sws_getContext()用于初始化一个SwsContext：

     struct SwsContext sws_getContext(int srcW, int srcH, enum AVPixelFormat srcFormat, int dstW, int dstH, enum AVPixelFormat dstFormat, int flags, SwsFilter srcFilter, SwsFilter dstFilter, const double param);
     srcW:源图像的宽
     srcH:源图像的高
     srcFormat:源图像的像素格式
     dstW:目标图像的宽
     dstH:目标图像的高
     dstFormat:目标图像的像素格式
     flags:设定图像拉伸使用的算法

   • avcodec_decode_video2()
avcodec_decode_video2()的作用是实现压缩视频的解码，解码一帧视频数据。输入一个压缩编码的结构体AVPacket，输出一个解码后的结构体AVFrame。

     int avcodec_decode_video2(AVCodecContext avctx, AVFrame picture, int got_picture_ptr, const AVPacket avpkt);

     AVCodecContext avctx:编解码上下文环境，定义了编解码操作的一些细节；
     AVFrame picture:输出参数，传递到该方法的对象本身必须在外部有av_frame_alloc()分配空间。
     got_picture_ptr:该值为0表示没有图像可以解码，否则表明有图像可以解码。
     avpkt:输入参数，包含待解码数据

FFmpeg源代码简单分析：libswscale的sws_getContext()

解码视频代码

参考这篇从零开始学习音视频编程技术（五） 使用FFMPEG解码视频之保存成图片博文。我直接在Ubuntu下成功运行了这篇博文中运行的代码，但是ppm格式不好打开，正好之前有写过保存成bmp图片的文件，但是写得不是很好，顺便把这一部分整理一下！顺便测试一下解码视频是否成功！附上修改的保存bmp的函数！bmp格式参考 linux下位图结构解析（二）

bool saveAsBitMap(AVFrame* pFrameRGB, int width, int height, int iFrame)
{
    FILE *pFile = NULL;
    BITMAPFILEHEADER_t bmpHeader;
    BITMAPINFOHEADER_t bmpInfoHeader;
    char fileName[32];
    int bpp = 24;
    // open file
    sprintf(fileName, "frame%d.bmp", iFrame);
    pFile = fopen(fileName, "wb");
    if(!pFile)
    {
        return false;
    }
    bmpHeader.bfType = ('M'<<8)|'B';    // 0x4D42
    bmpHeader.bfReserved = 0;
    bmpHeader.bfOffBits = sizeof(BITMAPFILEHEADER_t)+sizeof(BITMAPINFOHEADER_t);
    bmpHeader.bfSize = bmpHeader.bfOffBits + width*height*bpp/8;
    bmpInfoHeader.biSize =  sizeof(BITMAPINFOHEADER_t);
    bmpInfoHeader.biWidth = width;
    bmpInfoHeader.biHeight = -height;
    bmpInfoHeader.biPlanes = 1;
    bmpInfoHeader.biBitCount = bpp;
    bmpInfoHeader.biCompression = 0;
    bmpInfoHeader.biSizeImage = 0;
    bmpInfoHeader.biXPelsPerMeter = 0;
    bmpInfoHeader.biYPelsPerMeter = 0;
    bmpInfoHeader.biClrUsed = 0;
    bmpInfoHeader.biClrImportant = 0;
    fwrite(&bmpHeader, sizeof(BITMAPFILEHEADER_t), 1, pFile);
    fwrite(&bmpInfoHeader, sizeof(BITMAPINFOHEADER_t), 1, pFile);
    uint8_t *buffer = pFrameRGB->data[0];
    for(int h=0; h<height; h++)
    {
        for(int w=0; w<width; w++)
        {
            fwrite(buffer+2, 1, 1, pFile);
            fwrite(buffer+1, 1, 1, pFile);
            fwrite(buffer,   1, 1, pFile);
            buffer += 3;
        }
    }
    fclose(pFile);
    return true;
}

总结

网上各种查资料，就着前辈们的代码，完成了FFmpeg解码视频的学习。虽然只是刚刚跑通了一个小例子。但是也算是个小入门了！在这个时代，资源比以前多很多，感谢大神们的无私奉献！同时也要明白资源好找，别人可以很快达到这个水平，要更加努力才行呢！
