X-CUBE-USB-AUDIO 资料篇⑤——USB音频流扩展包软件架构

朴灿烈づ我的快乐病毒、 2022-09-03 05:10 98阅读 0赞

### 文章目录 ###

*  一、架构图
 *  二、会话和节点

# 一、架构图 #

![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2thbmd3ZWlqaWFu_size_16_color_FFFFFF_t_70]
![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2thbmd3ZWlqaWFu_size_16_color_FFFFFF_t_70 1]

# 二、会话和节点 #

为了支持多个用例（独立录制、独立播放和同时录制和播放），扩展中使用了两个基本对象：

*  节点：每个终端输入或输出或中间单元由一个节点表示。
 *  会话：表示流接口。

会话和节点有一个标准接口函数和一个回调列表，如start、stop等。

会话和节点是被动实体，这意味着它们必须由回调或任务调用才能执行某些作业。

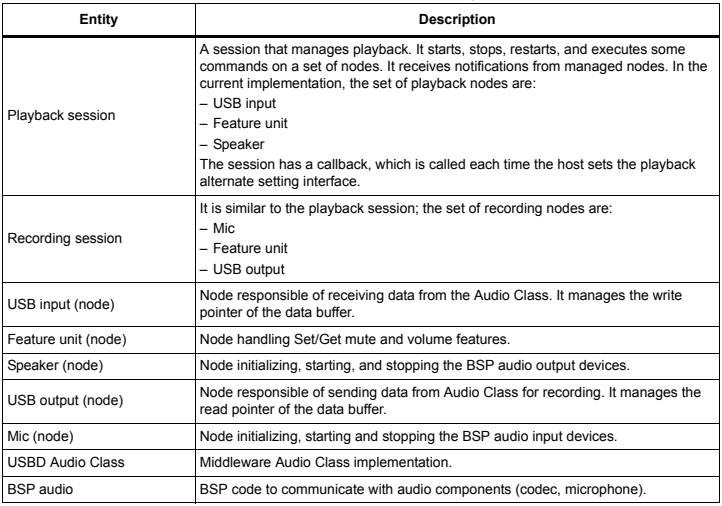

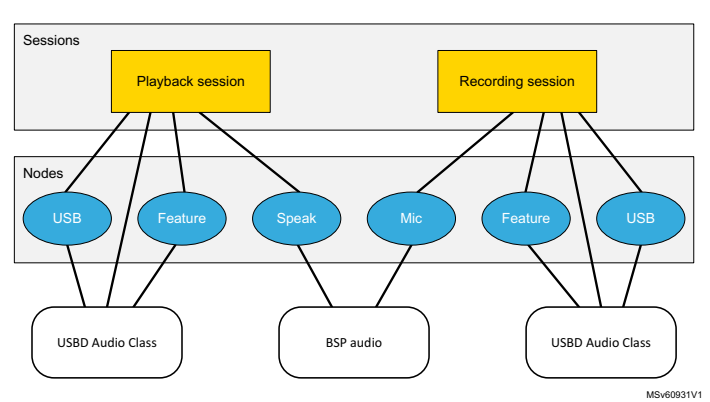

下图描述了当前示例中最常用的节点和会话。

![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2thbmd3ZWlqaWFu_size_16_color_FFFFFF_t_70 2]

![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2thbmd3ZWlqaWFu_size_16_color_FFFFFF_t_70 3]
