网关中间件

本文中大部分内容都来自于 Spring Cloud Gateway 官网

所谓的API网关，就是指系统的统一入口，它封装了应用程序的内部结构，为客户端提供统一服务，一些与业务本身功能无关的公共逻辑可以在这里实现，诸如认证、鉴权、监控、路由转发等。

在这里插入图片描述

中间件	Nginx	Kong	Netflix Zuul	Spring Cloud Gateway	shenyu
主要开发语言	C	Lua	Java	Java	Java
依赖关系	无	基于 Nginx_Lua模块	无	无	无
支持协议	HTTP	HTTP, GRPC	HTTP,	HTTP	HTTP, WebSocket, Dubbo, GRPC
扩展	基于 Lua 脚本	基于 Lua 脚本	Java 写过滤器	Java 写过滤器、断言	Java 写插件
编程模型	多进程 + io多路复用	基于 Nginx	Zuul 1 采用 Servlet, Zuul 2 采用 Netty	Spring WebFlux（Netty Reactor）	Netty Reactor
配置页面	无	丰富	无	无	丰富
负载均衡	写死的	支持 Consul(间接可以支持使用 Consul 的 Spring Cloud)	Spring Cloud 相关	Spring Cloud 相关	通过各种插件实现
GitHub	nginx/nginx	Kong/kong	Netflix/zuul	spring-cloud/spring-cloud-gateway	apache/incubator-shenyu

文章目录

网关中间件
Netflix Zuul 使用和一些实现
Spring Cloud Gateway 使用和一些实现细节
- 日常使用
- - 一、全局跨域配置
  - 二、负载均衡失效的配置
  - 三、各种谓词路由的配置
  - - 1. 时间谓词路由
    - 1. Cookie 谓词路由
    - 1. Header 谓词路由
    - 1. Host 谓词路由
    - 1. 请求方法谓词路由
    - 1. 路径参数谓词路由
    - 1. 查询参数谓词路由
    - 1. RemoteAddr 地址谓词路由
    - 1. 权重谓词路由
    - 如何实现一个谓词
  - 四、过滤器的配置
  - - GatewayFilter
    - GlobalFilter
- 注意事项
- 常见过滤器的优先级和功能
- 一些常见的操作
- - 1. 修改 response headers
  - 1. 修改 response 状态码
  - 1. 修改 response 示例
  - 1. 设置或者添加属性
  - 1. 统计请求时间示例
  - 1. 读取 Request Body
  - 1. 删除重复的 headers

Netflix Zuul 使用和一些实现

请看 [Zuul 是如何实现请求转发的](./zuul 是如何实现请求转发的.md)

Spring Cloud Gateway 使用和一些实现细节

官网地址：https://docs.spring.io/spring-cloud-gateway/docs/2.2.8.RELEASE/reference/html/

默认已经提供的功能：

http 请求转发和负责均衡
websocket 的请求转发和负载均衡
限流

Spring Boot 项目中引入依赖，具体的版本号视情况而定。

<dependency>
  <groupId>org.springframework.cloud</groupId>
  <artifactId>spring-cloud-starter-gateway</artifactId>
</dependency>

如果需要开启负载均衡，需要引入对应的依赖，比如使用 Nacos 则需要引入

<dependency>
  <groupId>com.alibaba.cloud</groupId>
  <artifactId>spring-cloud-starter-alibaba-nacos-discovery</artifactId>
</dependency>

日常使用

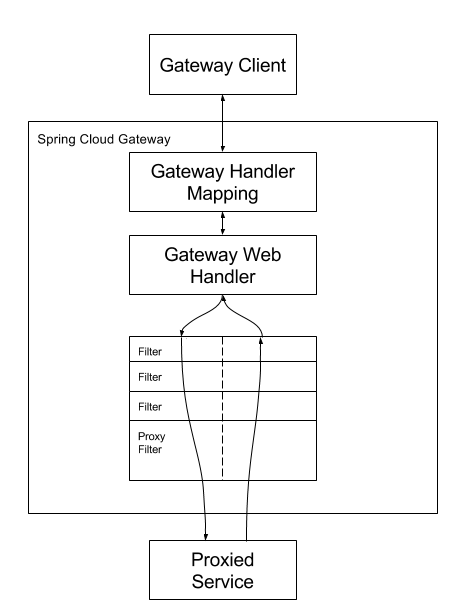

Spring Cloud Gateway 相关配置均在 spring.cloud.gateway 下，需要配置均在这里

在这里插入图片描述

一、全局跨域配置

spring:
  cloud:
    gateway:
      globalcors:
        cors-configurations:
          '[/**]':     // 全部请求
            allow-credentials: true
            allowed-origins: "*"
            allowed-headers: "*"
            allowed-methods: "*"
            max-age: 3600

各个参数可以定制化

二、负载均衡失效的配置

如果请求时，配置了负载均衡，且无法找对对应的服务实例，默然返回 502，通过 loadbalancer.use404 可以将其改为 404 返回

spring:
  cloud:
    gateway:
      loadbalancer:
        use404: true

三、各种谓词路由的配置

1. 时间谓词路由

这个主要控制某个时间范围走指定的路由

指定时间点之前

spring:
  cloud:
    gateway:
      routes:
      - id: before_route
        uri: https://example.org
        predicates:
        - Before=2017-01-20T17:42:47.789-07:00[America/Denver]

指定时间短范围内

spring:
  cloud:
    gateway:
      routes:
      - id: between_route
        uri: https://example.org
        predicates:
        - Between=2017-01-20T17:42:47.789-07:00[America/Denver], 2017-01-21T17:42:47.789-07:00[America/Denver]

指定时间点之后

spring:
  cloud:
    gateway:
      routes:
      - id: after_route
        uri: https://example.org
        predicates:
        - After=2017-01-20T17:42:47.789-07:00[America/Denver]

cookie 中指定 key 的值符合指定正则

spring:
  cloud:
    gateway:
      routes:
      - id: cookie_route
        uri: https://example.org
        predicates:
        - Cookie=chocolate, ch.p

此路由匹配具有名为 Chocolate 的 cookie 的请求，该 cookie 的值与 ch.p 正则表达式匹配。

3. Header 谓词路由

和 Cookie 谓词路由功能一样，只不过这次是从 headers 里面判断

spring:
  cloud:
    gateway:
      routes:
      - id: header_route
        uri: https://example.org
        predicates:
        - Header=X-Request-Id, \d+

以下内容太多，看官网吧：https://docs.spring.io/spring-cloud-gateway/docs/2.2.8.RELEASE/reference/html/

4. Host 谓词路由

spring:
  cloud:
    gateway:
      routes:
      - id: host_route
        uri: https://example.org
        predicates:
        - Host=**.somehost.org,**.anotherhost.org

5. 请求方法谓词路由

spring:
  cloud:
    gateway:
      routes:
      - id: method_route
        uri: https://example.org
        predicates:
        - Method=GET,POST

6. 路径参数谓词路由

spring:
  cloud:
    gateway:
      routes:
      - id: path_route
        uri: https://example.org
        predicates:
        - Path=/red/{ segment},/blue/{ segment}

可以通过来过去占位命名变量值

Map<String, String> uriVariables = ServerWebExchangeUtils.getPathPredicateVariables(exchange);
String segment = uriVariables.get("segment");

7. 查询参数谓词路由

请求参数中有 key 为 green 的请求参数

spring:
  cloud:
    gateway:
      routes:
      - id: query_route
        uri: https://example.org
        predicates:
        - Query=green

查询参数中有 key 为 name 的变量，且值符合 gree. 正则

spring:
  cloud:
    gateway:
      routes:
      - id: query_route
        uri: https://example.org
        predicates:
        - Query=name, gree.

8. RemoteAddr 地址谓词路由

可以做白名单

spring:
  cloud:
    gateway:
      routes:
      - id: remoteaddr_route
        uri: https://example.org
        predicates:
        - RemoteAddr=192.168.1.1/24

9. 权重谓词路由

第一个参数是所在组，另一个是权重

spring:
  cloud:
    gateway:
      routes:
      - id: weight_high
        uri: https://weighthigh.org
        predicates:
        - Weight=group1, 8
      - id: weight_low
        uri: https://weightlow.org
        predicates:
        - Weight=group1, 2

如何实现一个谓词

默认提供的谓词实现都在 org.springframework.cloud.gateway.handler.predicate 包下，通过如果想自定义实现一个谓词，只需继承AbstractRoutePredicateFactory, 即可，看一下时间谓词路由 Before 是怎么实现的

package org.springframework.cloud.gateway.handler.predicate;
import java.time.ZonedDateTime;
import java.util.Collections;
import java.util.List;
import java.util.function.Predicate;
import org.springframework.web.server.ServerWebExchange;
public class BeforeRoutePredicateFactory extends AbstractRoutePredicateFactory<BeforeRoutePredicateFactory.Config> {
    public static final String DATETIME_KEY = "datetime";
    public BeforeRoutePredicateFactory() {
        super(Config.class);
    }
    @Override
    public List<String> shortcutFieldOrder()
    // 这里返回的 list 变量名需要和配置文件中一一对应，顺序和变量名都得对应上
    // - Before=2017-01-20T17:42:47.789-07:00[America/Denver]
    // 比如这样顺序决定时间和变量名的对应关系，这里的情况则为
    // datetime 对应 2017-01-20T17:42:47.789-07:00[America/Denver]，
    // 其中 datatime 又需要对应上 Config.class 中的属性名，这样才能通过反射
    // 将 2017-01-20T17:42:47.789-07:00[America/Denver] 映射到 Config.class 的 datetime 属性上
    // 所以这里需要注意下顺序和变量名，否则可能会出现 Config.class 无法取到值的情况
        return Collections.singletonList(DATETIME_KEY);
    }
    @Override
    public Predicate<ServerWebExchange> apply(Config config) {
        return new GatewayPredicate() {
      // 这里返回 boolean 来确定是否能命中断言
            @Override
            public boolean test(ServerWebExchange serverWebExchange) {
                final ZonedDateTime now = ZonedDateTime.now();
                return now.isBefore(config.getDatetime());
            }
        };
    }
    public static class Config {
        private ZonedDateTime datetime;
        public ZonedDateTime getDatetime() {
            return datetime;
        }
        public void setDatetime(ZonedDateTime datetime) {
            this.datetime = datetime;
        }
    }
}

通过上面的代码可以确定出，只要 test 方法即可

注意实现谓词时，需要以 XxxxRoutePredicateFactory 命名，其中 Xxxx 就是以后配置时的前缀了

四、过滤器的配置

过滤器分两种：GlobalFilter 针对全局路由使用；GatewayFilter 针对指定的路由的使用

GatewayFilter

通过为 route 配置 filters 来显示的生效

spring:
  cloud:
    gateway:
      routes:
      - id: add_request_header_route
        uri: https://example.org
        filters:
        - AddRequestHeader=X-Request-red, blue

如何自定义个 GatewayFilter，在日常的开发中，有些接口是需要登录，有些不需要登录，这里以验证为例，看一下如何定制 GatewayFilter

定制 GatewayFilter 需要实现的是 AbstractGatewayFilterFactory

// 实现 AbstractGatewayFilterFactory 这里也需要一个 Config 对象
// 和实现谓词基本一致
@Component
@Slf4j
public class AuthGatewayFilterFactory extends AbstractGatewayFilterFactory<Config> {
  private String message = "{\n"
      + " \"code\": 401,\n"
      + " \"errorMessage\": \"用户身份信息失效，请重新登录\""
      + "}";
  public AuthGatewayFilterFactory() {
    super(Config.class);
  }
  @Override
  public List<String> shortcutFieldOrder() {
    // 这里也是注意顺序和名称
    return Arrays.asList("executor");
  }
  @Override
  public GatewayFilter apply(Config config) {
    return (exchange, chain) -> {
      boolean valid = 这里应该是验证逻辑，如果验证通过返回 true;
      if (valid) {
        // 如果验证通过了，就继续走过滤链
        return chain.filter(exchange);
      } else {
                // 验证没通过，直接返回 401
        ServerHttpResponse response = exchange.getResponse();
        //设置 headers
        response.getHeaders().setContentType(MediaType.APPLICATION_JSON_UTF8);
        //设置body
        DataBuffer bodyDataBuffer = response.bufferFactory().wrap(message.getBytes());
        response.setStatusCode(HttpStatus.UNAUTHORIZED);
        return response.writeWith(Mono.just(bodyDataBuffer));
      }
    };
  }
  @ToString
  public static class Config {
    @Getter
    @Setter
    private String executor;
  }
}

为指定的路由配置该过滤器

spring:
  cloud:
    gateway:
      routes:
      - id: add_request_header_route
        uri: https://example.org
        filters:
        - Auth=JWT

看到这里应该可以看出，这里也是感觉名字前缀来配置的

GlobalFilter

GlobalFilter 对全部的路由都有效，不要额外进行配置，注入就能用。

自定义 GlobalFilter 直接实现 GlobalFilter 即可

@Component
@Slf4j
public class TimeStatisticalFilter implements GlobalFilter, Ordered {
  private static final String START_TIME = "startTime";
  @Override
  public int getOrder() {
    // 指定此过滤器位于NettyWriteResponseFilter之后
    // 即待处理完响应体后接着处理响应头
    return Ordered.LOWEST_PRECEDENCE;
  }
  @Override
  public Mono<Void> filter(ServerWebExchange exchange, GatewayFilterChain chain) {
    exchange.getAttributes().put(START_TIME, System.currentTimeMillis());
    return chain.filter(exchange).then(Mono.fromRunnable(() -> {
      Long startTime = exchange.getAttribute(START_TIME);
      if (startTime != null) {
        long executeTime = (System.currentTimeMillis() - startTime);
        log.info(exchange.getRequest().getURI().getRawPath() + " : " + executeTime + "ms");
      }
    }));
  }
}

注意事项

exchange 本身中对 request、response 不能直接修改，如果需要修改，需要生成一个新的 exchange 对象进行修改，调用链本身有顺序，如果要自定义 Filter 注意优先级的设置

常见过滤器的优先级和功能

每个版本的 Spring Cloud Gateway 可能不一样，具体看 org.springframework.cloud.gateway.config.GatewayAutoConfiguration 里面相关配置

名称	优先级	是否启用	请求阶段	响应阶段
RemoveCachedBodyFilter	HIGHEST_PRECEDENCE	是		如果发现有 RequestBody 就去除
AdaptCachedBodyGlobalFilter	HIGHEST_PRECEDENCE + 1000	是	把 requestBody 缓存到 cachedRequestBody Attribute 中
DefaultValue			什么都没干，还抛出了一个异常
ForwardPathFilter	0	是	set the path in the request URI if the {@link Route} URI has the scheme
GatewayMetricsFilter	0	是	记录下发起时间	统计耗时
NettyWriteResponseFilter	-1	是		将最终的 exchange 请求写回客户端
WebClientWriteResponseFilter	-1	否，代码中无任何开启的方式		与 NettyWriteResponseFilter 类似
RouteToRequestUrlFilter	10000	是	将原始请求地址和路由配置的地址进行替换，将替换成的新地址放在 GATEWAY_REQUEST_URL_ATTR 属性中
ReactiveLoadBalancerClientFilter	10150	是	如果是 lb 则根据服务发现找到应的实例将实例地址设置成当前请求的 host
NoLoadBalancerClientFilter	10150	当 ReactorLoadBalancer 不存在且 spring.cloud.gateway.loadbalancer 属性存在
WebsocketRoutingFilter	LOWEST_PRECEDENCE - 1	WebSocket 的请求转发
ForwardRoutingFilter	LOWEST_PRECEDENCE		如果 shema 中含有 forward 则转发
NettyRoutingFilter	LOWEST_PRECEDENCE	是	如果 shema 中为 http 则转发并写入 response
WebClientHttpRoutingFilter	LOWEST_PRECEDENCE	否，代码中无任何开启的方式	和 NettyRoutingFilter 功能一样，转发请求的方式改为了 WebClient

一些常见的操作

1. 修改 response headers

ServerHttpResponse response = exchange.getResponse();
response.getHeaders().setContentType(MediaType.APPLICATION_JSON_UTF8);  // 这句如果出现异常，直接 catch 即可，不影响修改

2. 修改 response 状态码

ServerHttpResponse response = exchange.getResponse();
response.setStatusCode(HttpStatus.INTERNAL_SERVER_ERROR);

3. 修改 response 示例

ServerHttpResponse response = exchange.getResponse();
//设置 headers
response.getHeaders().setContentType(MediaType.APPLICATION_JSON_UTF8);
//设置body
DataBuffer bodyDataBuffer = response.bufferFactory().wrap("{}".getBytes());
response.setStatusCode(HttpStatus.INTERNAL_SERVER_ERROR);
return response.writeWith(Mono.just(bodyDataBuffer));

4. 设置或者添加属性

exchange.getAttributes().put(key, value);
exchange.getAttribute(key)

5. 统计请求时间示例

public class TimeStatisticalFilter implements GlobalFilter, Ordered {
  private static final String START_TIME = "startTime";
  @Override
  public int getOrder() {
    // 这里可以通过设置不同的优先级来统计不同的阶段的时间
    return Ordered.HIGHEST_PRECEDENCE;
  }
  @Override
  public Mono<Void> filter(ServerWebExchange exchange, GatewayFilterChain chain) {
    exchange.getAttributes().put(START_TIME, System.currentTimeMillis());
    return chain.filter(exchange).then(Mono.fromRunnable(() -> {
      Long startTime = exchange.getAttribute(START_TIME);
      if (startTime != null) {
        long executeTime = (System.currentTimeMillis() - startTime);
        log.info(exchange.getRequest().getURI().getRawPath() + " : " + executeTime + "ms");
      }
    }));
  }
}

6. 读取 Request Body

有一些情况，我们可能要读取 Request Body，比如要对 Request Body 加解密或者其他的判断，如果只是读取操作，可以使用 ReadBodyRoutePredicateFactory 来实现，ReadBodyRoutePredicateFactory 配置有两个参数需要配置：1. inClass 用来配置将body 转换的类型；2. Predicate 判断什么情况下可以转。

先配置一个永真的 Predicate 来确定执行这个谓词

@Configuration
public class Config {
  @Bean
  public Predicate bodyPredicate(){
    return new Predicate() {
      @Override
      public boolean test(Object o) {
        return true;
      }
    };
  }
}

增加配置 route 配置，对需要读取 Request Body 的路由进行配置，这里配置将 Request Body 转换成 String，也方便后面使用的直接进行其他转换操作，例如 JSON。

spring:
  cloud:
    gateway:
      routes:
        - id: common
          uri: lb://hhhh
          predicates:
            - Path=/hhhh
            - name: ReadBody
              args:
                inClass: '#{T(String)}'
                predicate: '#{@bodyPredicate}'

在后面的操作中，可以直接一下语句来获取 Request Body 来进行其他操作

String requestBody = exchange.getAttribute("cachedRequestBodyObject");

7. 删除重复的 headers

@Component
public class RemoveDuplicateResponseHeaderFilter implements GlobalFilter, Ordered {
  @Override
  public int getOrder() {
    // 指定此过滤器位于NettyWriteResponseFilter之后
    // 即待处理完响应体后接着处理响应头
    return NettyWriteResponseFilter.WRITE_RESPONSE_FILTER_ORDER + 1;
  }
  @Override
  public Mono<Void> filter(ServerWebExchange exchange, GatewayFilterChain chain) {
    return chain.filter(exchange).then(Mono.defer(() -> {
      exchange.getResponse().getHeaders().entrySet().stream()
          .filter(kv -> (kv.getValue() != null && kv.getValue().size() > 1))
          .forEach(kv -> {
            kv.setValue(new ArrayList<String>() { {
              add(kv.getValue().get(0));
            }});
          });
      return chain.filter(exchange);
    }));
  }
}
