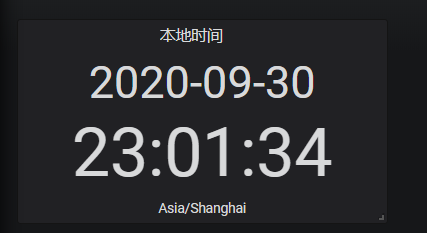

     *  11. Clock panel面板
     *  12. Text（文本） panel面板

# Linux云计算架构-Grafana美化工具+Zabbix数据源的使用（含11种panel面板的使用） #

**版本介绍：zabbix4-4-6+grafana6.7.4+grafana-zabbix-plugin3.12.4**

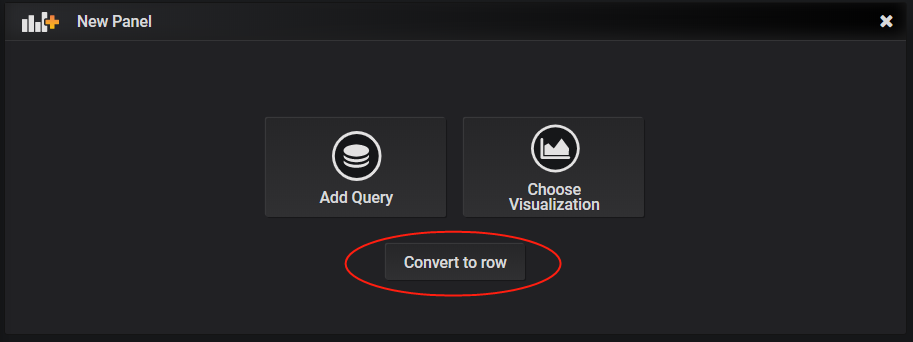

**最新发现**：通过`Convert to row`，可以将面板分组显示。
![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl8zNjUyMjA5OQ_size_16_color_FFFFFF_t_70]

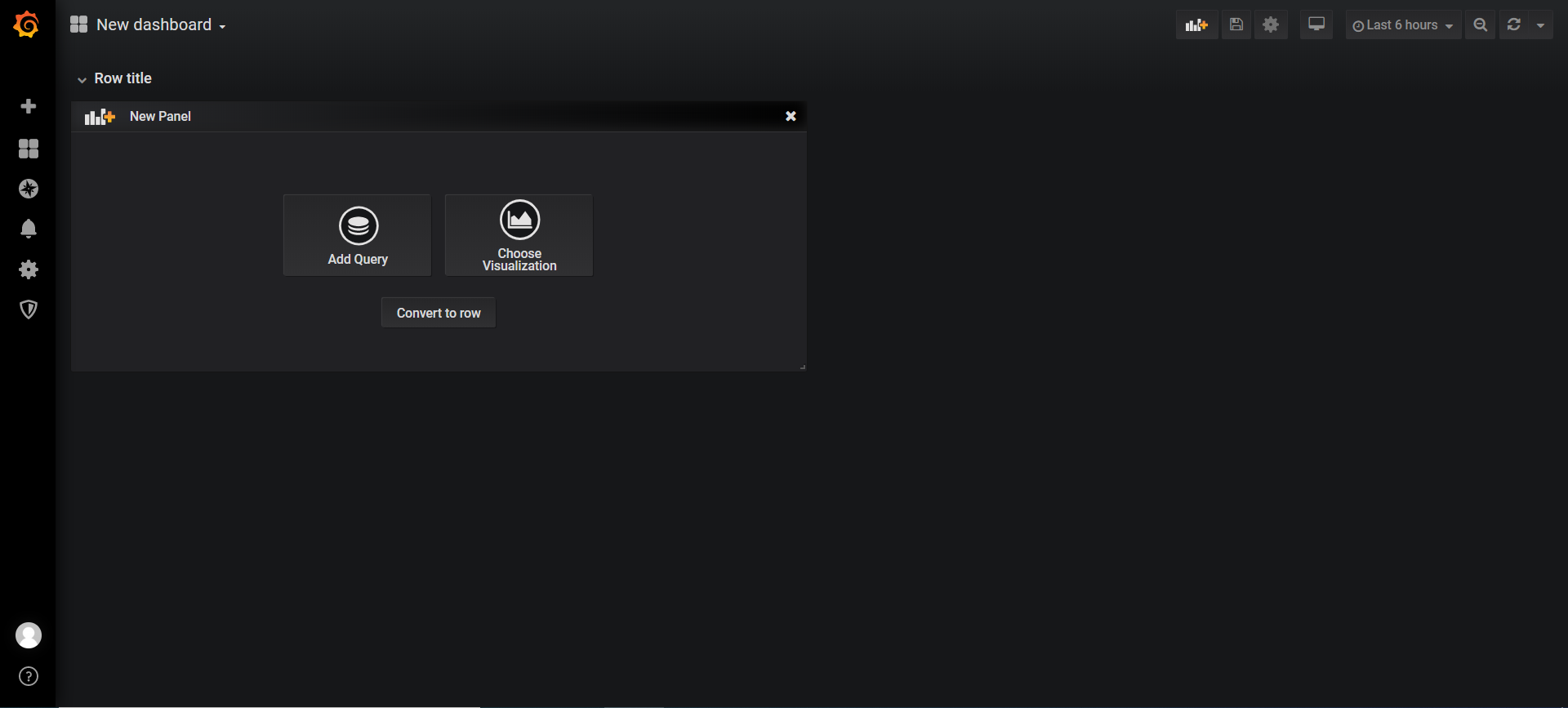

编辑好`Panel面板`，移动到`row`里即可。
![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl8zNjUyMjA5OQ_size_16_color_FFFFFF_t_70 1]

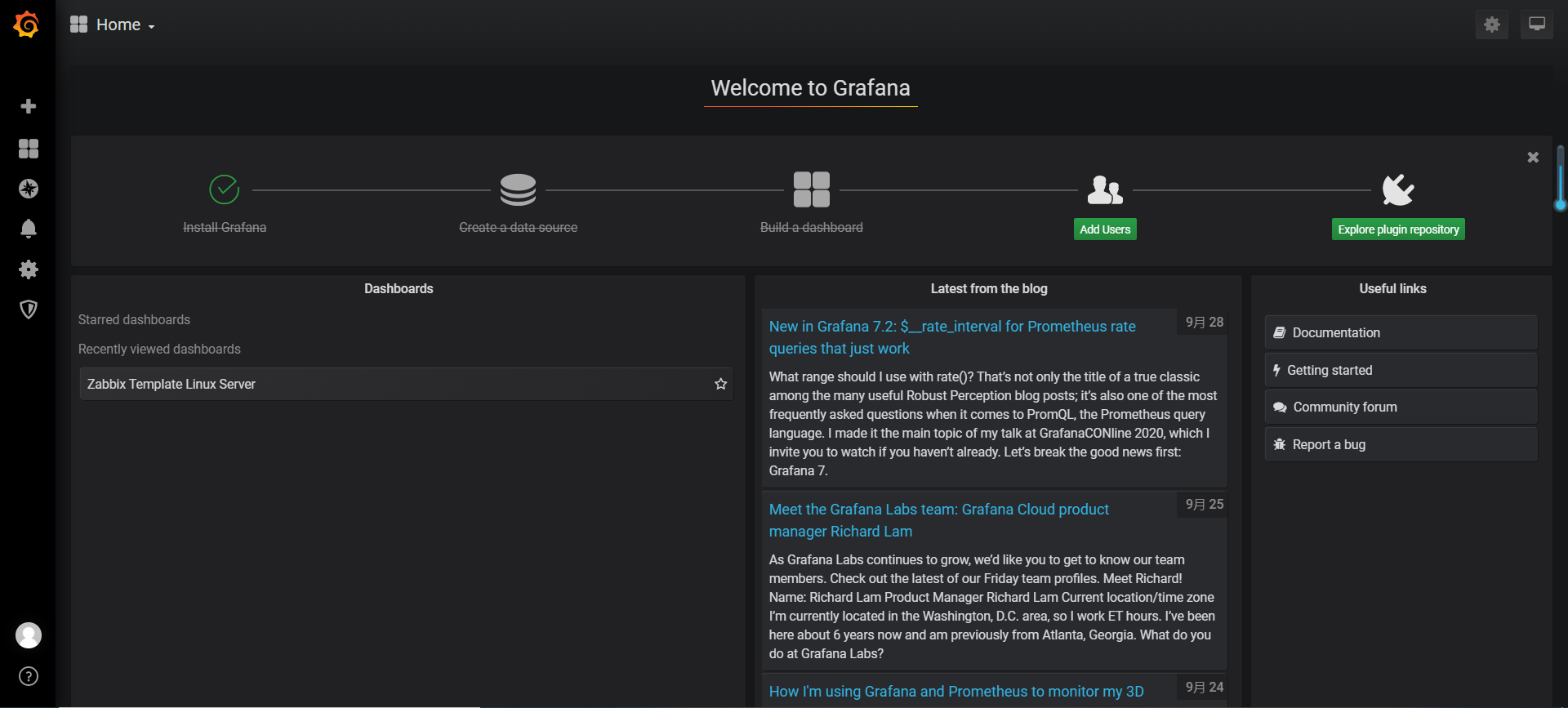

## 1. grafana菜单介绍 ##

![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl8zNjUyMjA5OQ_size_16_color_FFFFFF_t_70_pic_center]

<table>
 <thead>
  <tr>
   <th>菜单logo</th>
   <th>作用</th>
  </tr>
 </thead>
 <tbody>
  <tr>
   <td><img src="https://img-blog.csdnimg.cn/20200929195858772.png#pic_center" alt="在这里插入图片描述"></td>
   <td>grafana的logo，也为grafana的首页，即home page</td>
  </tr>
  <tr>
   <td><img src="https://img-blog.csdnimg.cn/20200929195920475.png#pic_center" alt="在这里插入图片描述"></td>
   <td><strong>创建Dashboard、Folder文件夹、Import外部Dashboard</strong></td>
  </tr>
  <tr>
   <td><img src="https://img-blog.csdnimg.cn/20200929195951419.png#pic_center" alt="在这里插入图片描述"></td>
   <td>Explore探索功能，用于快速编写查询语句并测试，若测试成功，<strong>可直接将查询语句作为Metrics进行展示</strong></td>
  </tr>
  <tr>
   <td><img src="https://img-blog.csdnimg.cn/20200929200004138.png#pic_center" alt="在这里插入图片描述"></td>
   <td>告警设置，<strong>支持邮件、短信、钉钉</strong>等</td>
  </tr>
  <tr>
   <td><img src="https://img-blog.csdnimg.cn/20200929200010731.png#pic_center" alt="在这里插入图片描述"></td>
   <td>设置，<strong>包含Data Source（数据源）、Users（邀请用户）、Teams（创建团队）、Plugins（查询插件）、Preferences（偏好设置）、API Keys（API 密钥）</strong></td>
  </tr>
  <tr>
   <td><img src="https://img-blog.csdnimg.cn/20200929200017133.png#pic_center" alt="在这里插入图片描述"></td>
   <td>管理设置，包括<strong>Users（用户）、Orgs（组织）、Settings（设置参数）、Stats（grafana的统计信息）、Upgrade（grafana软件升级）</strong></td>
  </tr>
  <tr>
   <td><img src="https://img-blog.csdnimg.cn/20200929200027587.png#pic_center" alt="在这里插入图片描述"></td>
   <td>用户设置，包括<strong>Perferences（用户偏好）、Change Password（修改密码）、Sign out（退出登录）</strong></td>
  </tr>
  <tr>
   <td><img src="https://img-blog.csdnimg.cn/20200929200038333.png#pic_center" alt="在这里插入图片描述"></td>
   <td>帮助，包括<strong>帮助文档、社区</strong></td>
  </tr>
  <tr>
   <td><img src="https://img-blog.csdnimg.cn/2020092920004853.png#pic_center" alt="在这里插入图片描述"></td>
   <td>当前Dashboard设置，包括<strong>Dashboard名称、描述、标签、所在文件夹、是否允许编辑、时区、自动刷新时间、注释、变量、增加Dashboard链接、Dashboard的JSON文件</strong>等</td>
  </tr>
  <tr>
   <td><img src="https://img-blog.csdnimg.cn/20200929200100130.png#pic_center" alt="在这里插入图片描述"></td>
   <td>循环视图模式，<strong>用于大屏展示</strong>，隐藏左侧和上面不必要的配置信息。</td>
  </tr>
 </tbody>
</table>

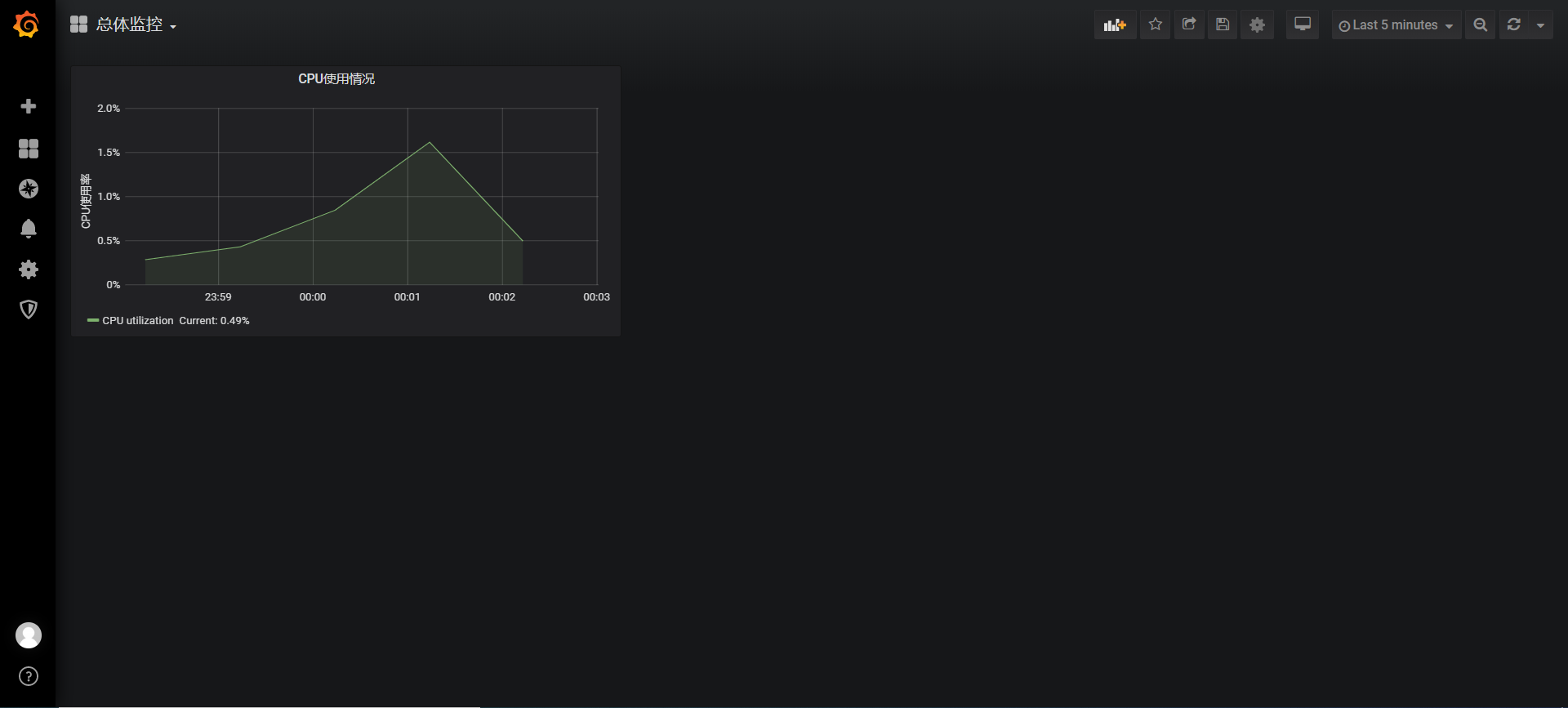

## 2. Graph panel面板 ##

![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl8zNjUyMjA5OQ_size_16_color_FFFFFF_t_70_pic_center 1]
**使用场景：监控项的值随时间变化，如CPU使用率、内存使用率、剩余磁盘空间百分比、网络波动情况等**
**各参数介绍：**

<table>
 <thead>
  <tr>
   <th>参数名</th>
   <th>作用</th>
  </tr>
 </thead>
 <tbody>
  <tr>
   <td>Query</td>
   <td>查询数据源</td>
  </tr>
  <tr>
   <td>Query Mode</td>
   <td>查询模式，一般为Metrics</td>
  </tr>
  <tr>
   <td>Group</td>
   <td>群组</td>
  </tr>
  <tr>
   <td>Host</td>
   <td>主机</td>
  </tr>
  <tr>
   <td>Application</td>
   <td>应用集</td>
  </tr>
  <tr>
   <td>Item</td>
   <td>监控项</td>
  </tr>
  <tr>
   <td>Function</td>
   <td>对监控项应用某个函数，可以使用取别名函数<code>setAlias()</code></td>
  </tr>
  <tr>
   <td>Draw Modes</td>
   <td>绘图模式：Bars（条形图/柱状图）、Lines（折线图）、 Points（散点图）</td>
  </tr>
  <tr>
   <td>Mode Options</td>
   <td>模式选项：Fill（填充）、Fill Gradient（渐变填充）、Line Width（线条宽度）、Staircase（梯度，阶梯型展示）</td>
  </tr>
  <tr>
   <td>Hover tooltip</td>
   <td>悬浮标签：<br>Mode【All series（鼠标经过图例时显示所有数据）、Single（鼠标经过图例时显示选中的线条的数据）】<br>Sort order（鼠标经过图例时，数据展示的顺序。有无需、升序、降序。当Mode为All series时较常用。）</td>
  </tr>
  <tr>
   <td>Stacking &amp; Null value</td>
   <td>堆叠和空值处理：<br> Stack（是否开启堆叠，常用于重合度较高的图形）、Stacked value【cumulative（累计值）、individual（单个值）】<br>Null value【connectd（直接连接）、null（不处理）、null as zero（空值当作0处理）】</td>
  </tr>
  <tr>
   <td>+ Add series override</td>
   <td>alias or regex（选择某个监控项，自定义绘图配置参数。主要用在-y轴（negative-Y）和右y轴（Y-axis:2））</td>
  </tr>
  <tr>
   <td>Axes</td>
   <td>轴：Left Y （左Y轴）、Right Y（右Y轴） 、X-Axis（X轴）</td>
  </tr>
  <tr>
   <td>Show</td>
   <td>是否展示某个轴</td>
  </tr>
  <tr>
   <td>Unit</td>
   <td>单位：Data(IEC)进制为1024、Data(Metrics)进制为1000，<strong>内存和磁盘常用Data(IEC)</strong></td>
  </tr>
  <tr>
   <td>Scale</td>
   <td>比例尺</td>
  </tr>
  <tr>
   <td>Y-Min</td>
   <td>Y轴最小值</td>
  </tr>
  <tr>
   <td>Y-Max</td>
   <td>Y轴最大值</td>
  </tr>
  <tr>
   <td>Decimals</td>
   <td>精度，小数位</td>
  </tr>
  <tr>
   <td>Label</td>
   <td>标签名，也叫变量名</td>
  </tr>
  <tr>
   <td>Mode</td>
   <td>X轴的形式：Time（以时间为X轴）、Series（以监控项为X轴）、 Histogram（直方图）<br> 【当Mode值为Series时，可以选择value的取值类型】</td>
  </tr>
  <tr>
   <td>Legend</td>
   <td>图例</td>
  </tr>
  <tr>
   <td>Options</td>
   <td>图例显示位置：Show（是否显示）、As Table（下方）、To the right（右侧）</td>
  </tr>
  <tr>
   <td>Values</td>
   <td>图例显示的值：Min Max Avg Current Total Decimals</td>
  </tr>
  <tr>
   <td>Hide series</td>
   <td>隐藏两类监控项：With only nulls（隐藏空值） 、With only zeros（隐藏0）</td>
  </tr>
  <tr>
   <td>Thresholds &amp; Time Regions</td>
   <td>阈值设置：（大于或小于某个值、越界颜色、是否填充及其颜色、是否展示线条及其颜色、阈值控制的是左Y轴还是右Y轴）<br>时区控制：周几几点几分-周几几点几分</td>
  </tr>
 </tbody>
</table>

## 3. Heatmap(热图) panel面板 ##

**使用场景：一般用于观测在某个时间段内，某个取值区间上点击或出现的次数。**

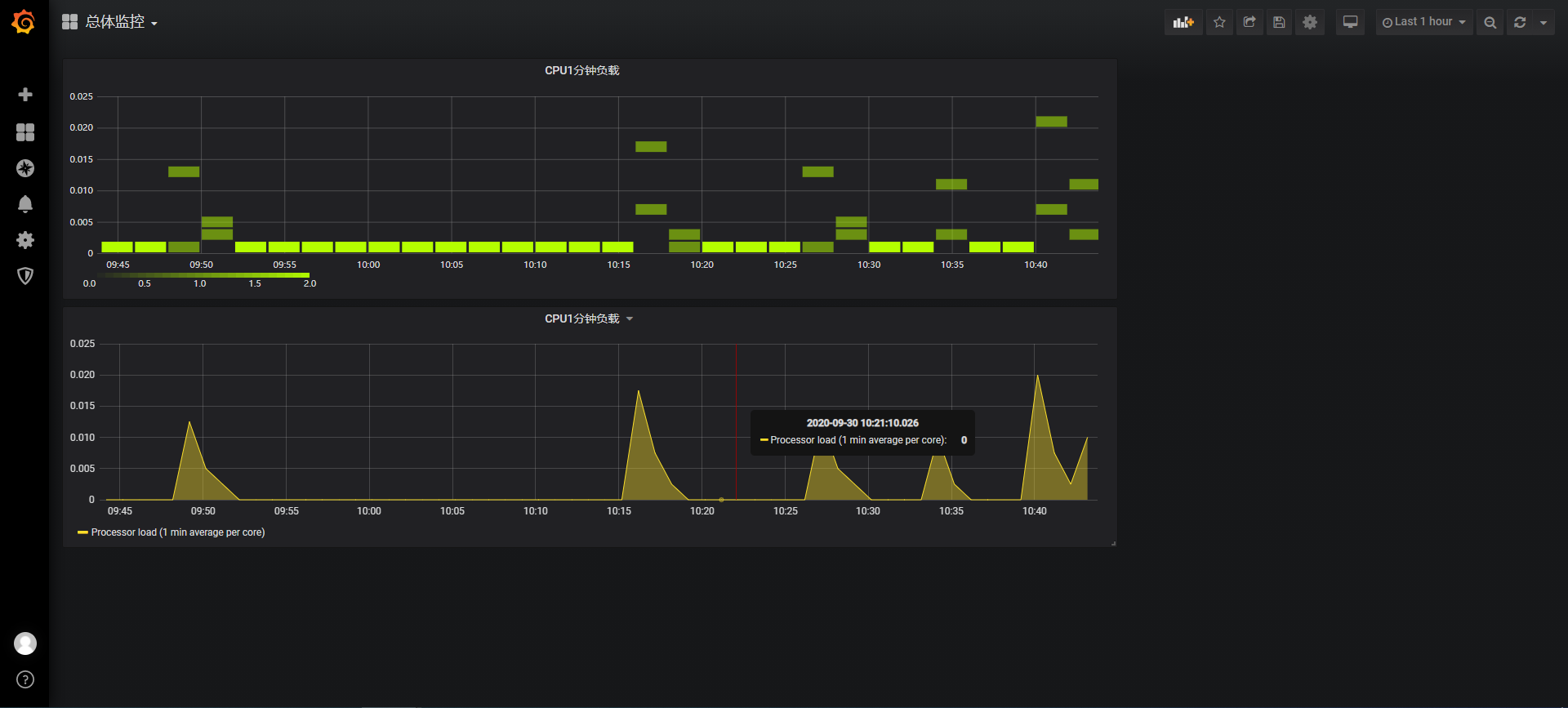

**如观测CPU1分钟负载在过去的1小时内的情况，可以看到热图和折线图展示的趋势是一致的，只是热图可以看到在指定时间端内指定取值出现的次数。**
![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl8zNjUyMjA5OQ_size_16_color_FFFFFF_t_70_pic_center 2]
**各参数介绍：**

## 4. Singlestat panel面板 ##

**使用场景：显示单一数据在某一时刻的状态值（最大、最小、当前、平均、总和）**

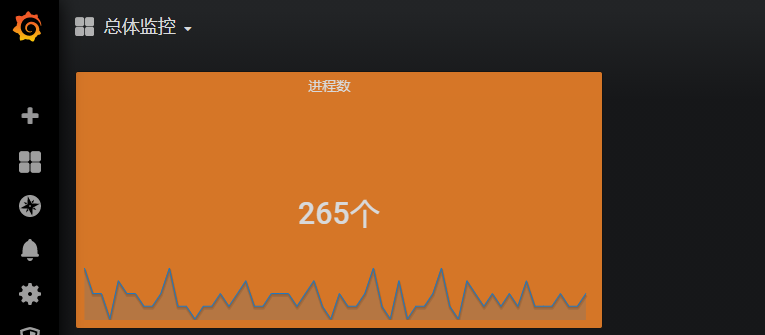

**展示当前进程数：**
![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl8zNjUyMjA5OQ_size_16_color_FFFFFF_t_70_pic_center 3]

**各参数介绍：**

<table>
 <thead>
  <tr>
   <th>参数名</th>
   <th>作用</th>
  </tr>
 </thead>
 <tbody>
  <tr>
   <td>Value</td>
   <td>Show Prefix Postfix Unit Decimals</td>
  </tr>
  <tr>
   <td>Show</td>
   <td>展示状态值，有最大、最小、当前、平均、总和等</td>
  </tr>
  <tr>
   <td>Prefix</td>
   <td>前缀</td>
  </tr>
  <tr>
   <td>Postfix</td>
   <td>后缀</td>
  </tr>
  <tr>
   <td>Unit</td>
   <td>单位</td>
  </tr>
  <tr>
   <td>Decimals</td>
   <td>精度</td>
  </tr>
  <tr>
   <td>Coloring</td>
   <td>Background Prefix Postfix Thresholds Spark lines</td>
  </tr>
  <tr>
   <td>Background</td>
   <td>开启背景色</td>
  </tr>
  <tr>
   <td>Value</td>
   <td>隐藏状态值</td>
  </tr>
  <tr>
   <td>Prefix</td>
   <td>隐藏前缀</td>
  </tr>
  <tr>
   <td>Postfix</td>
   <td>隐藏后缀</td>
  </tr>
  <tr>
   <td>Thresholds</td>
   <td>阈值设置</td>
  </tr>
  <tr>
   <td>Spark lines</td>
   <td>迷你图</td>
  </tr>
  <tr>
   <td>Full height</td>
   <td>迷你图位置，全高，高于状态值，不勾选全高，则低于状态值</td>
  </tr>
  <tr>
   <td>Y-Min</td>
   <td>最小Y值</td>
  </tr>
  <tr>
   <td>Y-Max</td>
   <td>最大Y值</td>
  </tr>
  <tr>
   <td>Line Color</td>
   <td>线条色</td>
  </tr>
  <tr>
   <td>Fill Color</td>
   <td>填充色</td>
  </tr>
  <tr>
   <td>Value Mappings</td>
   <td>指定值映射到文本、指定范围映射到文本</td>
  </tr>
 </tbody>
</table>

## 5. Stat panel面板 ##

**使用场景：多台主机同一类型（CPU、内存、磁盘空间等）的多值展示**
**Singlestat panel仅支持单值展示，但是有迷你图。而Stat panel支持多值展示，但是没有迷你图。**
**grafana6.7.4中，Stat panel处于测试（beta）版本。**

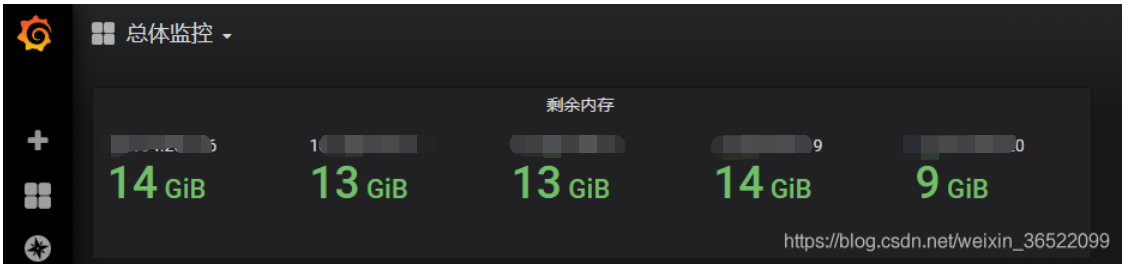

**展示多台服务器的剩余内存：**
![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl8zNjUyMjA5OQ_size_16_color_FFFFFF_t_70_pic_center 4]

**各参数介绍：**

<table>
 <thead>
  <tr>
   <th>参数名</th>
   <th>作用</th>
  </tr>
 </thead>
 <tbody>
  <tr>
   <td>Show</td>
   <td>Calculation（一般使用计算后的值）、All values（原始值）</td>
  </tr>
  <tr>
   <td>Calc</td>
   <td>取值状态：最大、最小、平均、第一个、最新、最新非空【一般取值为last(not null)】</td>
  </tr>
  <tr>
   <td>Orientation</td>
   <td>方向：Horizontal（水平，默认）、Vertical（垂直）</td>
  </tr>
  <tr>
   <td>Color</td>
   <td>颜色：Value（值有颜色）、Background（背景有颜色）</td>
  </tr>
  <tr>
   <td>Graph</td>
   <td>是否展示迷你图：None（不展示）、Area graph（展示）</td>
  </tr>
  <tr>
   <td>Justify</td>
   <td>数值展示的位置：Auto（自动）、Center（居中）</td>
  </tr>
  <tr>
   <td>Field</td>
   <td>多值统一设置： Title（标题，标题一般单独设置）、 Unit（单位）、Min（最小值）、Max（最大值）、Decimals（精度）</td>
  </tr>
  <tr>
   <td>Thresholds</td>
   <td>阈值设置</td>
  </tr>
  <tr>
   <td>Value mappings</td>
   <td>指定值映射到文本、指定范围映射到文本</td>
  </tr>
 </tbody>
</table>

## 6. Table panel面板 ##

**使用场景：以表格的形式展示数据**

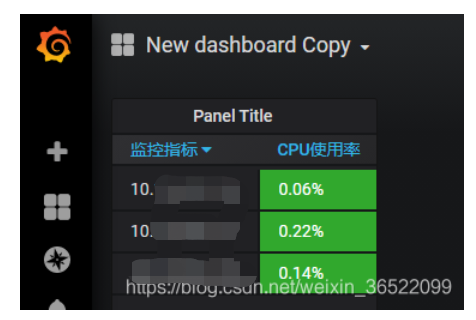

**监控CPU使用率：**
![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl8zNjUyMjA5OQ_size_16_color_FFFFFF_t_70_pic_center 5]

**各参数介绍：**

<table>
 <thead>
  <tr>
   <th>参数名</th>
   <th>作用</th>
  </tr>
 </thead>
 <tbody>
  <tr>
   <td>Table Transform</td>
   <td>表格转换形式：<br> Time series to rows：依据时间，一行一个指标<br> Time series to columns：依据时间，一行多个指标 <br> Time series aggregations：聚集显示</td>
  </tr>
  <tr>
   <td>Columns</td>
   <td>在Table Transform选择了Time series aggregations时，可显示聚集的是：最小(Min)、最大(Max)、平均(Avg)、当前(Current)、完整值(Total)、计数(Count)</td>
  </tr>
  <tr>
   <td>Rows per page</td>
   <td>每页显示几行</td>
  </tr>
  <tr>
   <td>Font size</td>
   <td>字体大小</td>
  </tr>
  <tr>
   <td>Apply to columns named</td>
   <td>原始列名</td>
  </tr>
  <tr>
   <td>Column Header</td>
   <td>列别名</td>
  </tr>
  <tr>
   <td>Type</td>
   <td>数据类型</td>
  </tr>
  <tr>
   <td>Date Format</td>
   <td>日期格式</td>
  </tr>
  <tr>
   <td>Align</td>
   <td>对其方式</td>
  </tr>
  <tr>
   <td>Unit</td>
   <td>单位</td>
  </tr>
  <tr>
   <td>Decimals</td>
   <td>精度</td>
  </tr>
  <tr>
   <td>Value mappings</td>
   <td>指定值映射到文本、指定范围映射到文本</td>
  </tr>
  <tr>
   <td>Thresholds</td>
   <td>阈值设置</td>
  </tr>
  <tr>
   <td>Color Mode</td>
   <td>颜色范围：Cell（单元格）、Value（值）、Row（行）</td>
  </tr>
 </tbody>
</table>

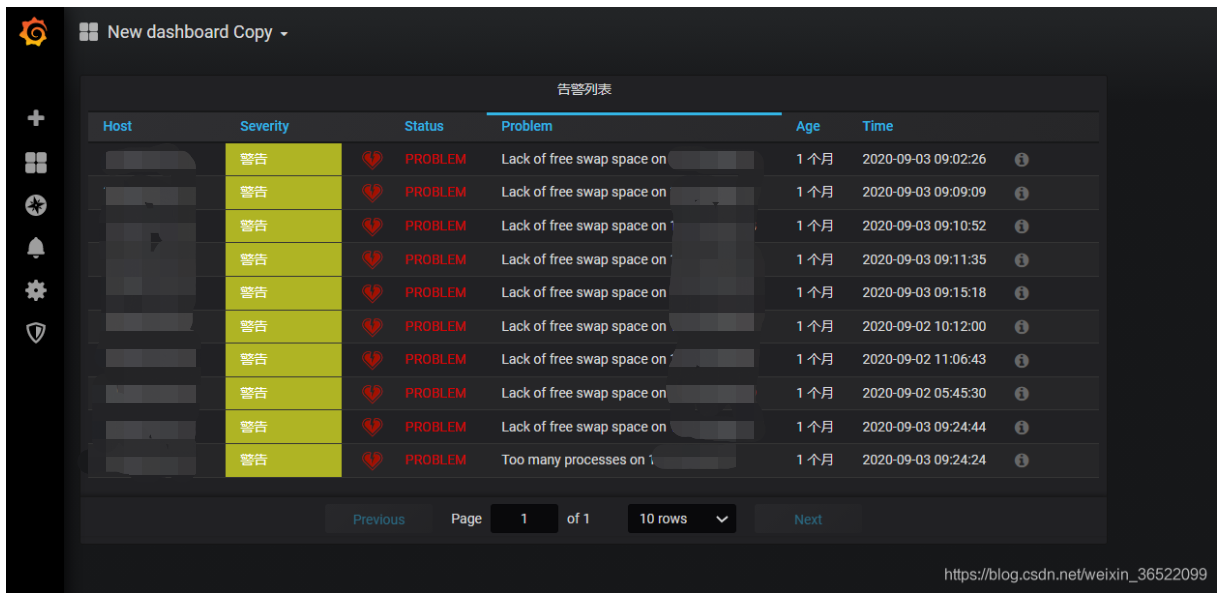

## 7. Zabbix Problem panel面板 ##

**使用场景：将zabbix的预警和告警信息都展示在grafana的仪表盘上，便于运维和开发人员快速定位问题。**
**较低版本的zabbix插件引擎可能不支持该面板，推荐使用grafana-zabbix-plugin3.12.4**

![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl8zNjUyMjA5OQ_size_16_color_FFFFFF_t_70_pic_center 6]

**各参数介绍：**

<table>
 <thead>
  <tr>
   <th>参数名</th>
   <th>作用</th>
  </tr>
 </thead>
 <tbody>
  <tr>
   <td>Query Mode</td>
   <td>在Zabbix Problem面板中，查询模式自动选择：Problems</td>
  </tr>
  <tr>
   <td>Show</td>
   <td>显示哪些问题：Problems（全部问题）、Recent problems（近期问题）、History（历史问题 ）</td>
  </tr>
  <tr>
   <td>Min severity</td>
   <td>最低严重性，高于等于该严重性的问题都显示</td>
  </tr>
  <tr>
   <td>Fields</td>
   <td>告警表格中显示哪些内容：Host name（主机名）、 Technical name（技术名，IP地址）、 Host groups（群组）、 Host proxy（主机代理）、Tags （标签）、Status（状态）、 Status Icon（状态图示、） Severity（严重性）、 Ack（警告信息）、Age（持续时间）</td>
  </tr>
  <tr>
   <td>Layout</td>
   <td>布局：表格Table还是列表List</td>
  </tr>
  <tr>
   <td>Sort by</td>
   <td>排序，根据严重性Severity还是最后修改时间Last change排序</td>
  </tr>
  <tr>
   <td>Font size</td>
   <td>字体大小</td>
  </tr>
  <tr>
   <td>Page size</td>
   <td>一页几行</td>
  </tr>
  <tr>
   <td>Highlight background</td>
   <td>当Layout 为List时可高亮背景</td>
  </tr>
  <tr>
   <td>Highlight new events</td>
   <td>新的告警信息会高亮显示，一般选上</td>
  </tr>
  <tr>
   <td>Newer than</td>
   <td>若值为1h，则表示1h内的是新告警信息</td>
  </tr>
  <tr>
   <td>Custom Last change format</td>
   <td>Time列展示格式：dddd、MMM Do YYYY、h:mm:ss<br> 一般格式为：<strong>YYYY-MM-DD hh:mm:ss</strong></td>
  </tr>
  <tr>
   <td>Problems severity and colors</td>
   <td>问题严重性定义及其展示颜色</td>
  </tr>
 </tbody>
</table>

## 8. Gauge panel面板 ##

**使用场景：适用于随时间变化的单一值，如进程数。**
![在这里插入图片描述][20200930204621318.png_pic_center]

各参数介绍：

## 9. Bar Gauge panel面板 ##

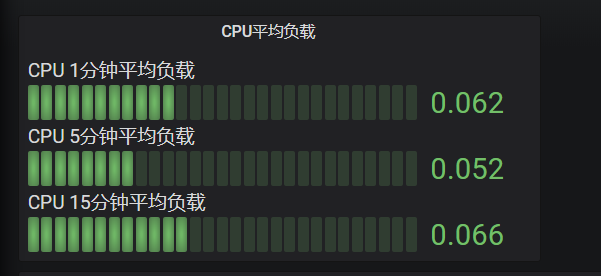

**使用场景：多个同类型监控项的比较。如1分钟、5分钟15分钟负载比较；如不同分区磁盘空间使用量比较等。**
![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl8zNjUyMjA5OQ_size_16_color_FFFFFF_t_70_pic_center 7]
各参数介绍：

<table>
 <thead>
  <tr>
   <th>参数名</th>
   <th>作用</th>
  </tr>
 </thead>
 <tbody>
  <tr>
   <td>Show</td>
   <td>Calculation（一般使用计算后的值）、All values（原始值）</td>
  </tr>
  <tr>
   <td>Calc</td>
   <td>取值状态：最大、最小、平均、第一个、最新、最新非空【一般取值为last(not null)】</td>
  </tr>
  <tr>
   <td>Orientation</td>
   <td>方向：Horizontal（水平，默认）、Vertical（垂直）</td>
  </tr>
  <tr>
   <td>Mode</td>
   <td>图形展示模式：Basic（透明基础模式）、Gradient（填充模式）、Retro LCD（电量模式）</td>
  </tr>
  <tr>
   <td>Field</td>
   <td>领域设置： Title、Unit、Min、Max、Decimals</td>
  </tr>
  <tr>
   <td>Thresholds</td>
   <td>阈值设置</td>
  </tr>
  <tr>
   <td>Value mappings</td>
   <td>指定值映射到文本、指定范围映射到文本</td>
  </tr>
 </tbody>
</table>

## 10. Pie（饼图） panel面板 ##

默认没有安装，需手动安装。

# 在线安装
    [root@server ~]# grafana-cli plugins install grafana-piechart-panel
    [root@server ~]# systemctl restart grafana-server.service

    # 离线安装
    下载地址：https://grafana.com/api/plugins/grafana-piechart-panel/versions/latest/download
    上传并解压到/var/lib/grafana/plugin/目录下
    [root@server ~]# systemctl restart grafana-server.service

**适用场景：在显示一个整体中各个部分的占比时常用饼图，一般建议3~4个部分。**
**展示CPU空闲情况：**
![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl8zNjUyMjA5OQ_size_16_color_FFFFFF_t_70_pic_center 8]
**各参数介绍：**

<table>
 <thead>
  <tr>
   <th>参数名</th>
   <th>作用</th>
  </tr>
 </thead>
 <tbody>
  <tr>
   <td>Type</td>
   <td>pie（饼图）、dount（环形图）</td>
  </tr>
  <tr>
   <td>Unit</td>
   <td>单位</td>
  </tr>
  <tr>
   <td>Value</td>
   <td>状态值，一般选当前值Current</td>
  </tr>
  <tr>
   <td>Divider width</td>
   <td>切割线的宽度</td>
  </tr>
  <tr>
   <td>Show Legend</td>
   <td>是否显示图例</td>
  </tr>
  <tr>
   <td>Position</td>
   <td>图例位置，一般选Right side（右侧）或Under graph（下方）</td>
  </tr>
  <tr>
   <td>Legend Breakpoint</td>
   <td>图例断点</td>
  </tr>
  <tr>
   <td>Legend Values</td>
   <td>图例是否使用状态值</td>
  </tr>
  <tr>
   <td>Values Header</td>
   <td>图例状态值的表头，一开始是Current</td>
  </tr>
  <tr>
   <td>Values Decimals</td>
   <td>状态值的精度</td>
  </tr>
  <tr>
   <td>Show Percentage</td>
   <td>是否显示实际百分比</td>
  </tr>
  <tr>
   <td>Percentage Decimals</td>
   <td>实际百分比的精度</td>
  </tr>
  <tr>
   <td>Combine (only for percentages)</td>
   <td>合并较小的实际百分比</td>
  </tr>
  <tr>
   <td>Threshold:</td>
   <td>阈值设置</td>
  </tr>
  <tr>
   <td>Label</td>
   <td>合并后的名称</td>
  </tr>
 </tbody>
</table>

## 11. Clock panel面板 ##

默认没有安装，需手动安装。

# 在线安装，默认最新版本。
    # 7.x以上适用
    [root@server ~]# grafana-cli plugins install grafana-clock-panel
    [root@server ~]# systemctl restart grafana-server.service

    # 离线安装
    # 5.x以上适用
    下载地址：https://grafana.com/api/plugins/grafana-clock-panel/versions/1.0.3/download
    # 7.x以上适用
    下载地址：https://grafana.com/api/plugins/grafana-clock-panel/versions/1.1.1/download

    上传并解压到/var/lib/grafana/plugin/目录下
    [root@server ~]# systemctl restart grafana-server.service

![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl8zNjUyMjA5OQ_size_16_color_FFFFFF_t_70_pic_center 9]

**各参数介绍：**

<table>
 <thead>
  <tr>
   <th>参数名</th>
   <th>作用</th>
  </tr>
 </thead>
 <tbody>
  <tr>
   <td>Clock Mode</td>
   <td>time（时间）、countdown（倒计时）</td>
  </tr>
  <tr>
   <td>Bg Color</td>
   <td>背景颜色，grafana6.7.4有bug，无法设置背景色</td>
  </tr>
  <tr>
   <td>Time format</td>
   <td>时间格式设置：12 or 24 hour、Custom format、Font Size、Font Weight</td>
  </tr>
  <tr>
   <td>12 or 24 hour</td>
   <td>12 hour（12小时制）或者24 hour（24小时制）或者custom自定义</td>
  </tr>
  <tr>
   <td>Custom format</td>
   <td>自定义格式：YYYY-MM-DD HH:mm:ss</td>
  </tr>
  <tr>
   <td>Font Size</td>
   <td>时间字体大小，60px</td>
  </tr>
  <tr>
   <td>Font Weight</td>
   <td>时间字体加粗：normal（正常）、bold（加粗）</td>
  </tr>
  <tr>
   <td>Timezone</td>
   <td>时区，一般选Asia/Shanghai</td>
  </tr>
  <tr>
   <td>Show</td>
   <td>是否显示时区</td>
  </tr>
  <tr>
   <td>Display Format</td>
   <td>时区显示格式：Asia/Shanghai(+08:00 CST)【中国上海标准时间，东8区，Central Standard Time】</td>
  </tr>
  <tr>
   <td>Date options</td>
   <td>日期选项：是否显示日期、日期格式YYYY-MM-DD、字体大小、是否加粗</td>
  </tr>
  <tr>
   <td>Refresh interval</td>
   <td>刷新间隔，默认关闭是每秒刷新，否则随着Dashboard刷新而更新时间，建议关闭同步。</td>
  </tr>
 </tbody>
</table>

## 12. Text（文本） panel面板 ##

**使用场景：如显示主机名，即固定的值。
支持markdown和html语法。**
![在这里插入图片描述][20200930235846478.png_pic_center]

[watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl8zNjUyMjA5OQ_size_16_color_FFFFFF_t_70]: /images/20221123/ce891ea6aacf4453af3a1904b1008f4c.png
[watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl8zNjUyMjA5OQ_size_16_color_FFFFFF_t_70 1]: /images/20221123/e01b8f5073f4460394fcdda3296e8f21.png
[watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl8zNjUyMjA5OQ_size_16_color_FFFFFF_t_70_pic_center]: /images/20221123/e447af9f8d9345748d10d818f269bb58.png
[watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl8zNjUyMjA5OQ_size_16_color_FFFFFF_t_70_pic_center 1]: /images/20221123/847f01a2f7af43eb9543eb25321d915e.png
[watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl8zNjUyMjA5OQ_size_16_color_FFFFFF_t_70_pic_center 2]: /images/20221123/7b7c0e588bc04937876ac684b4c261e1.png
[watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl8zNjUyMjA5OQ_size_16_color_FFFFFF_t_70_pic_center 3]: /images/20221123/78b79e3de32047c2947d9f3661f2319c.png
[watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl8zNjUyMjA5OQ_size_16_color_FFFFFF_t_70_pic_center 4]: /images/20221123/ccf2ce2a1aa442f3b50af586129464b9.png
[watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl8zNjUyMjA5OQ_size_16_color_FFFFFF_t_70_pic_center 5]: /images/20221123/78255fc483e64775ab41ab04ecdbae91.png
[watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl8zNjUyMjA5OQ_size_16_color_FFFFFF_t_70_pic_center 6]: /images/20221123/8c8dd769148e456f9cf0a04910c32433.png
[20200930204621318.png_pic_center]: /images/20221123/5cdbb77c189d456e9a6929f21b6c989f.png
[watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl8zNjUyMjA5OQ_size_16_color_FFFFFF_t_70_pic_center 7]: /images/20221123/be7f373ef27d409686a347e63c8cc1fa.png
[watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl8zNjUyMjA5OQ_size_16_color_FFFFFF_t_70_pic_center 8]: /images/20221123/fb51488606524c3dab956cc52628faca.png
[watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl8zNjUyMjA5OQ_size_16_color_FFFFFF_t_70_pic_center 9]: /images/20221123/c9c9ebb914aa477a86e38bcda64d6772.png
[20200930235846478.png_pic_center]: /images/20221123/3986a0f758d04f4ba162fe8836352017.png
