总线

蔚落 2022-12-17 07:26 300阅读 0赞

1.总线的结构图

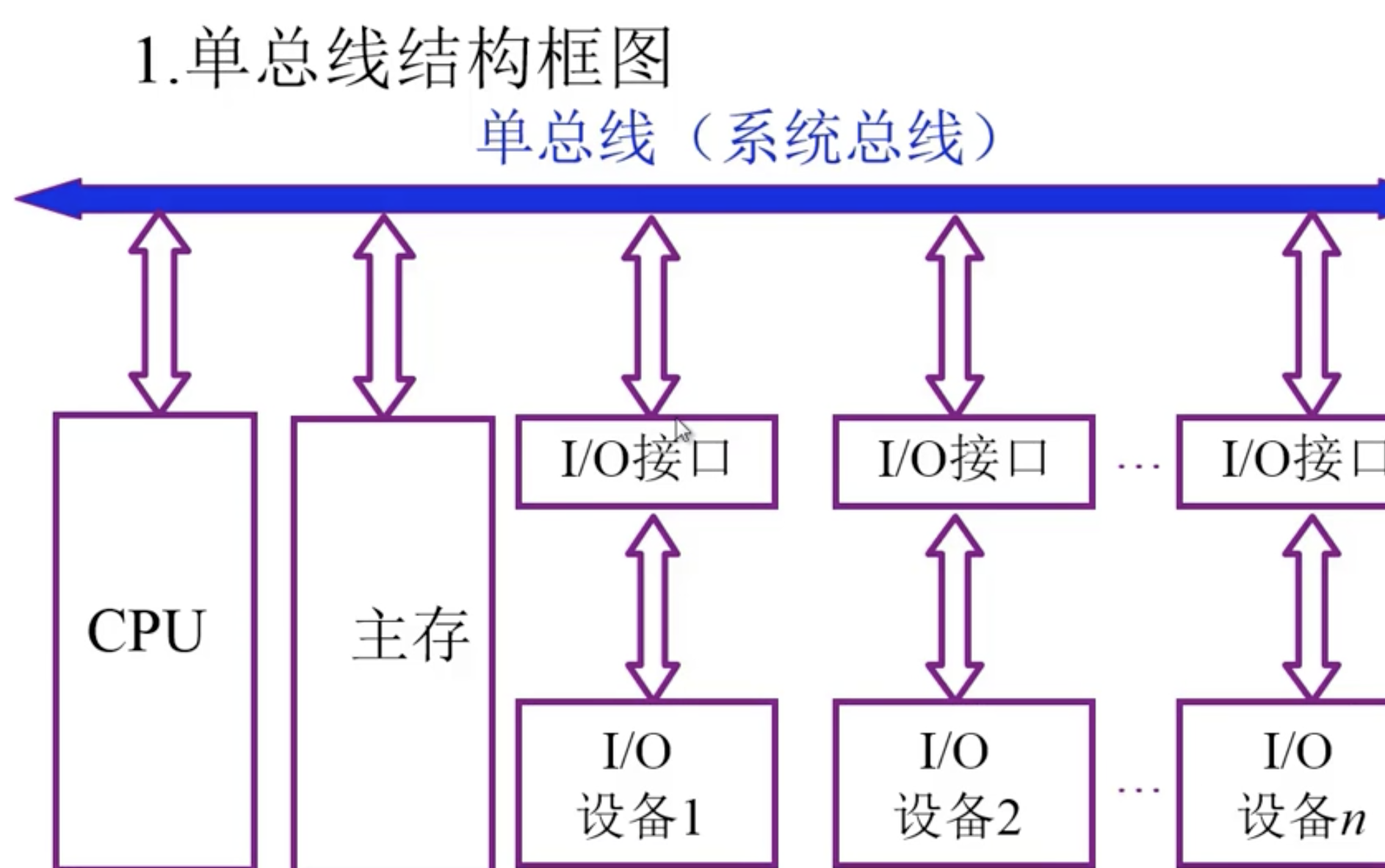

单总线

单总线的设计，就是把CPU、主存和外部IO设备全部连接到一个总线上面

在这里插入图片描述

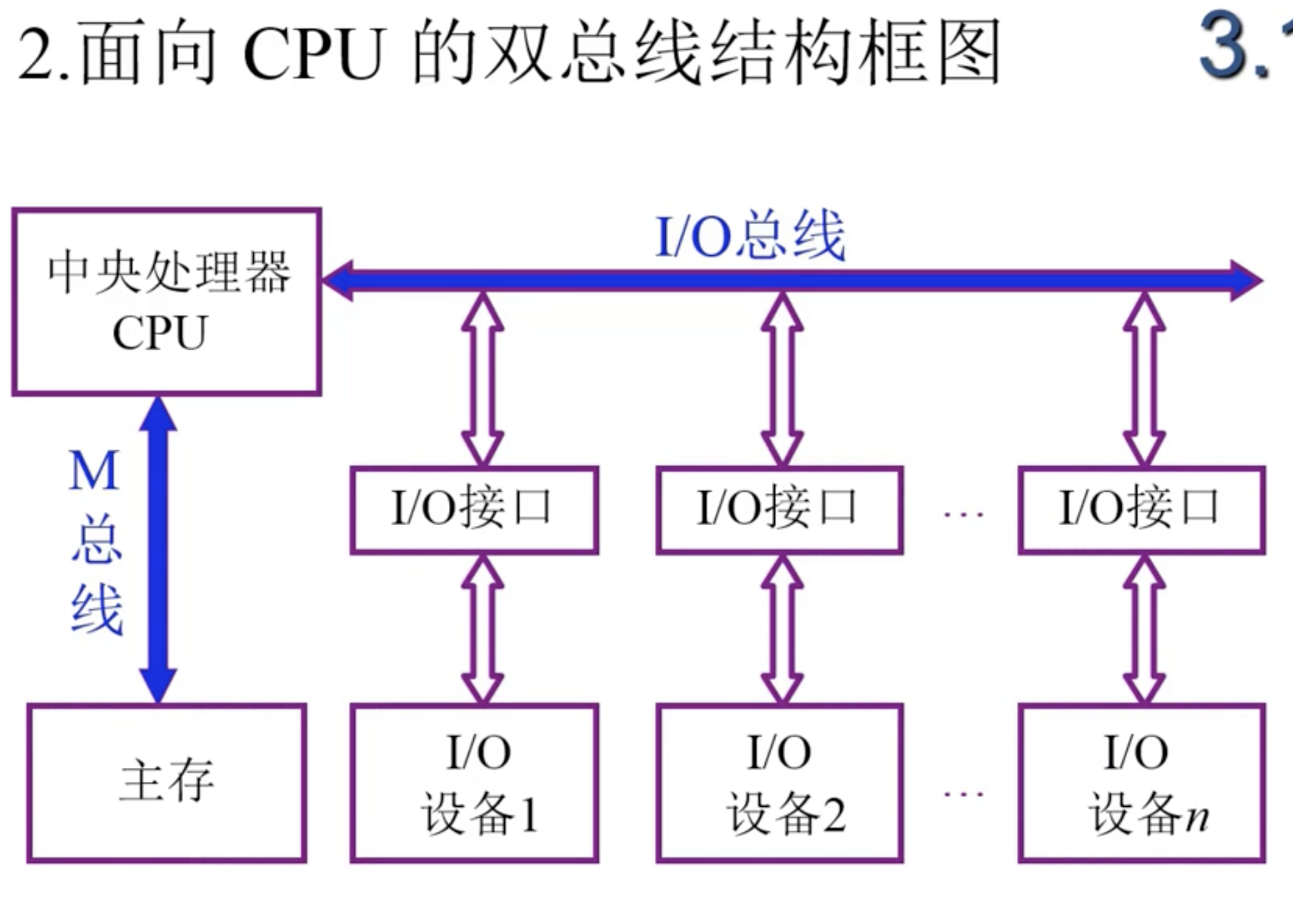

面向CPU双总线

面向CPU的双总线结构，是以CPU为中心，使用M总线连接CPU和主存，使用IO总线来连接外部设备IO，它的显著的缺点是外部设备如果想要和主存进行通信，还是要经过CPU。

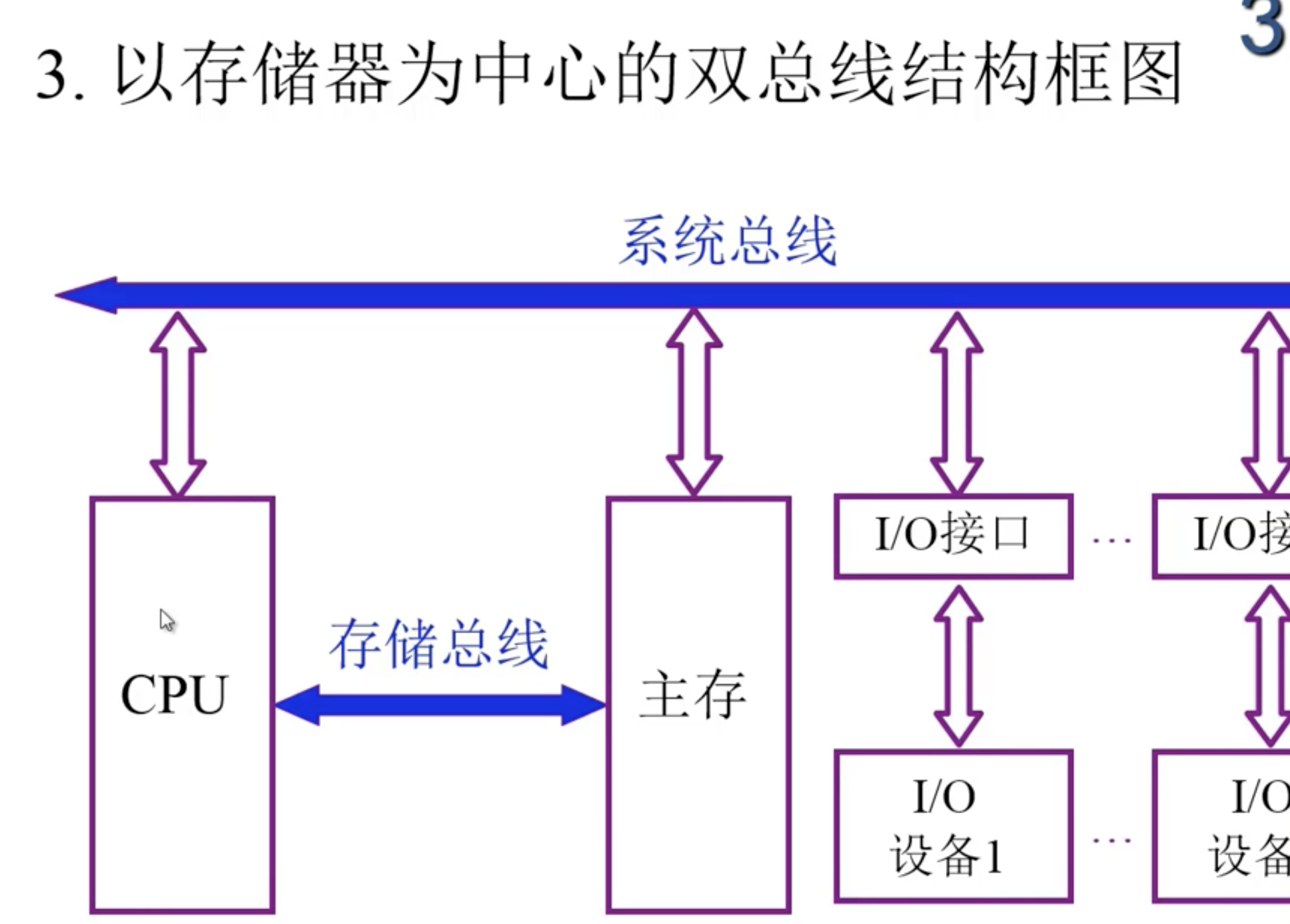

以存储器为中心的双总线

在这里插入图片描述

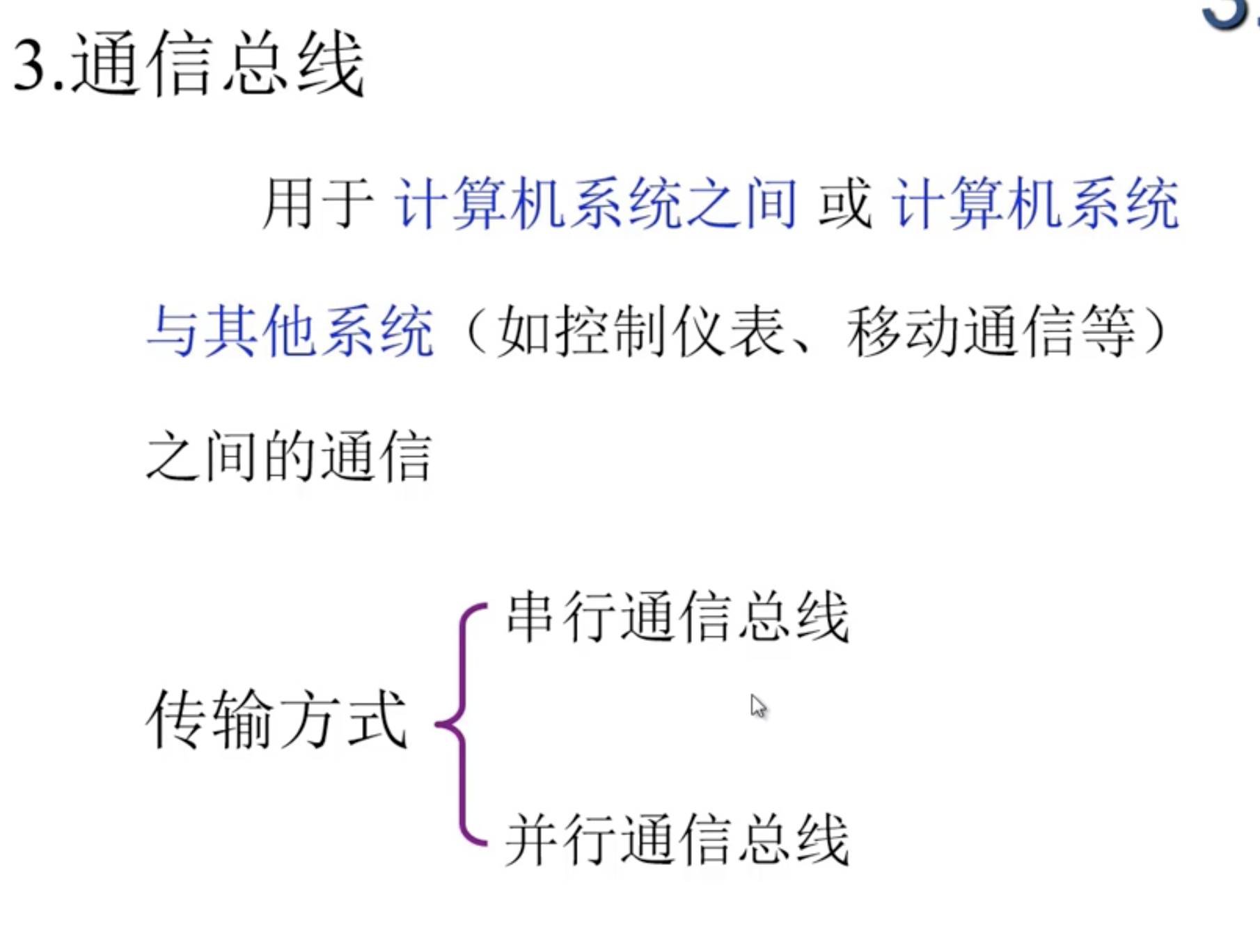

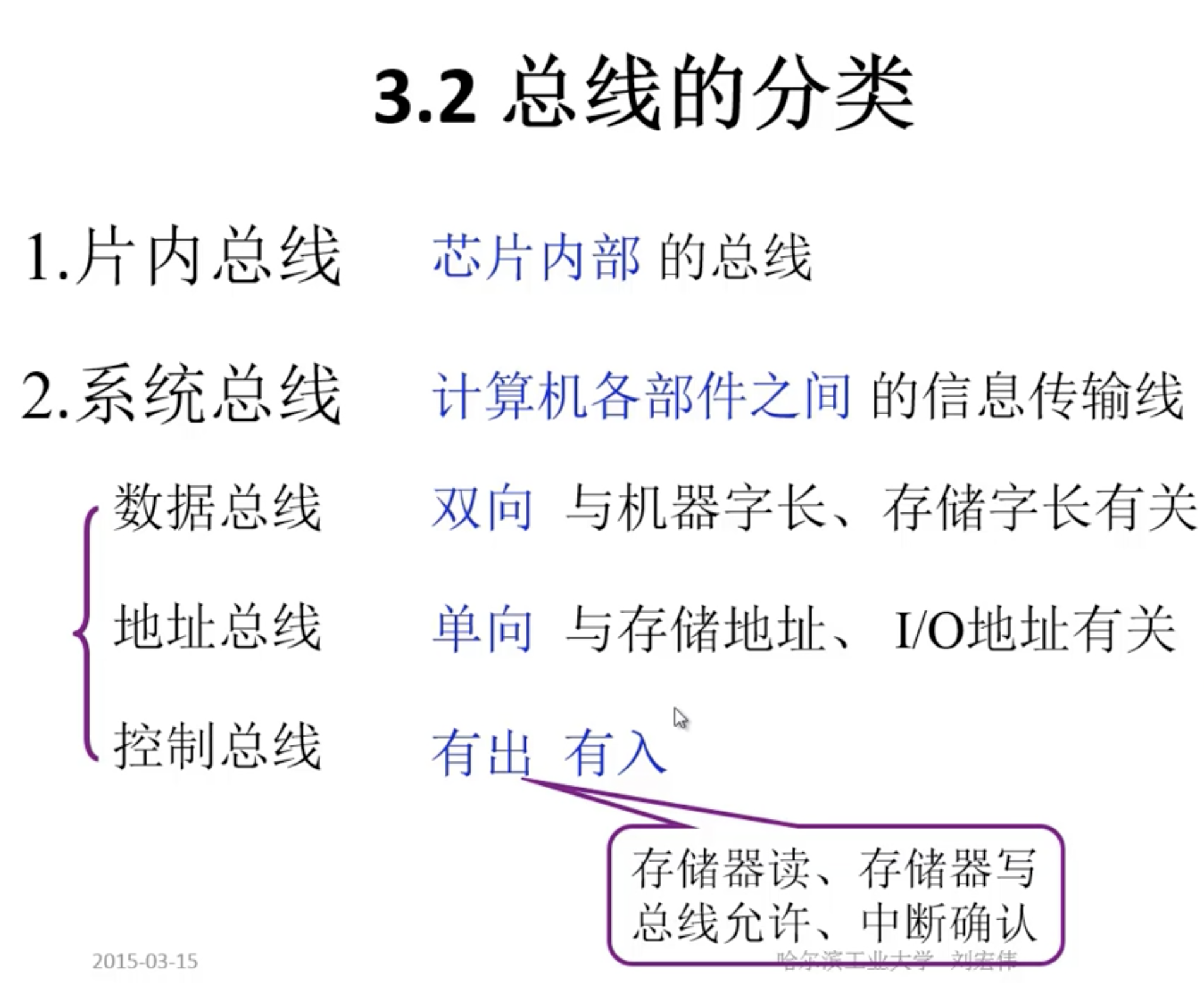

2.总线的分类

在这里插入图片描述

3.总线通信与性能指标

总线的物理实现

在这里插入图片描述

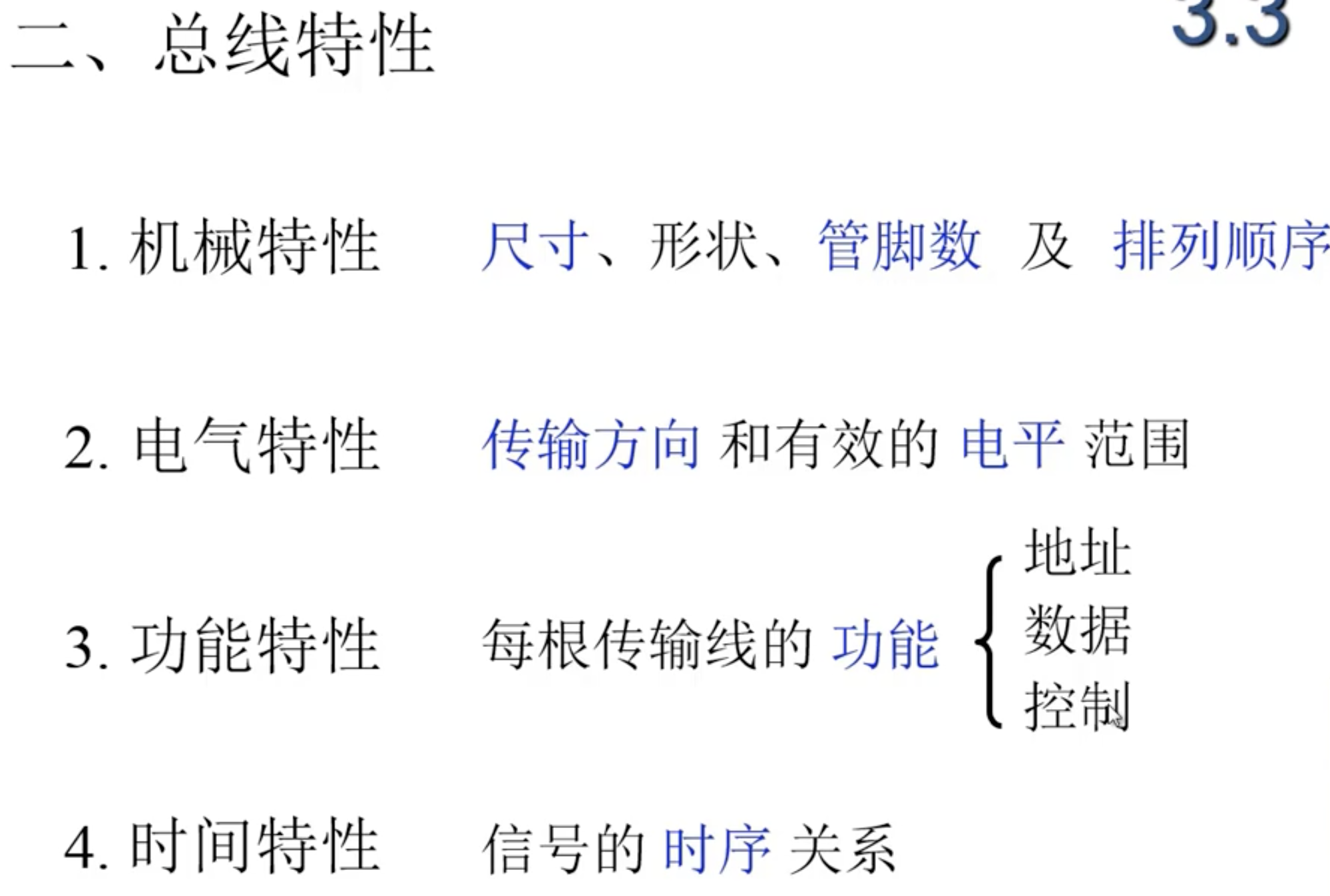

总线特性

在这里插入图片描述

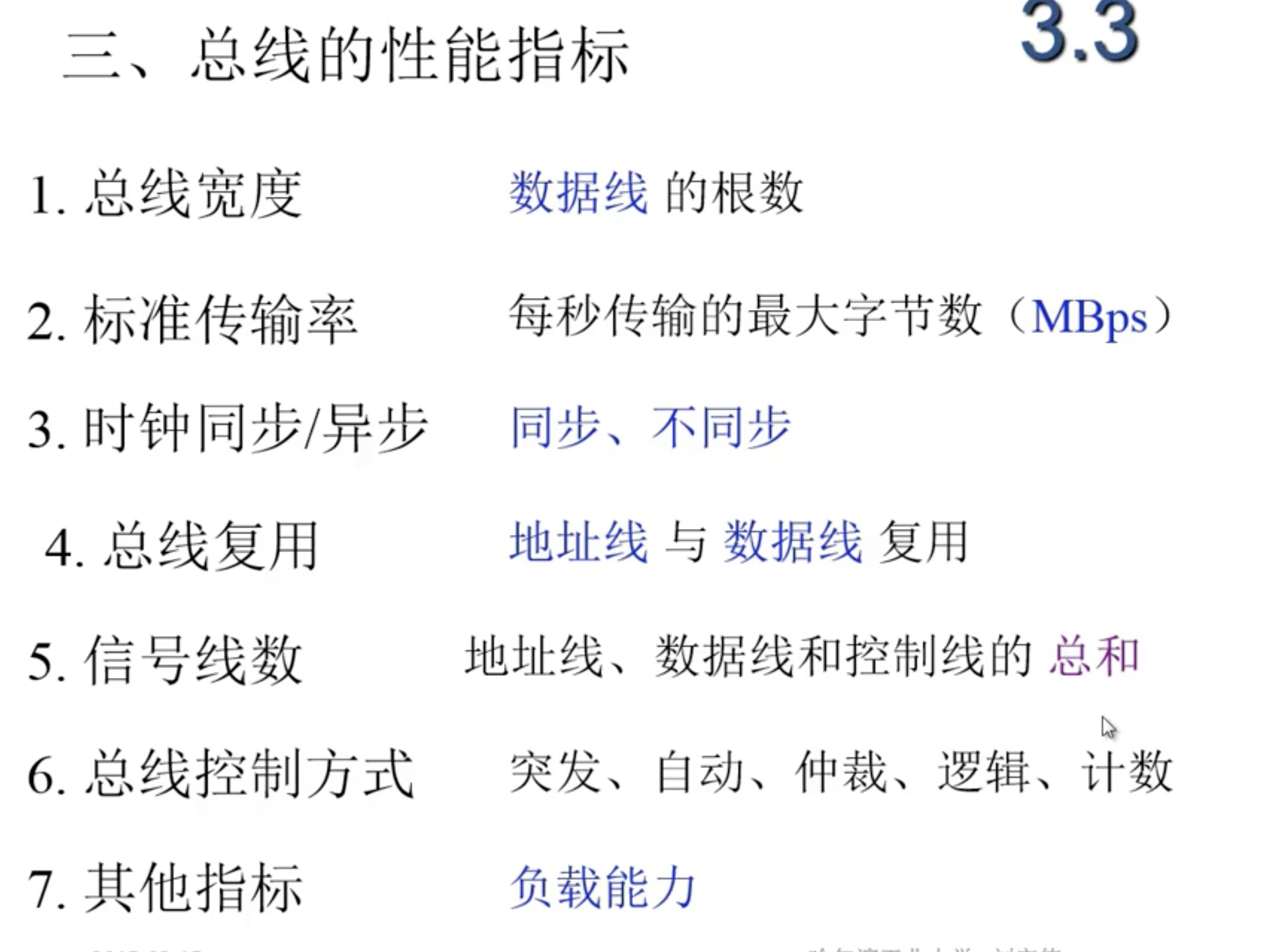

总线的性能指标

在这里插入图片描述

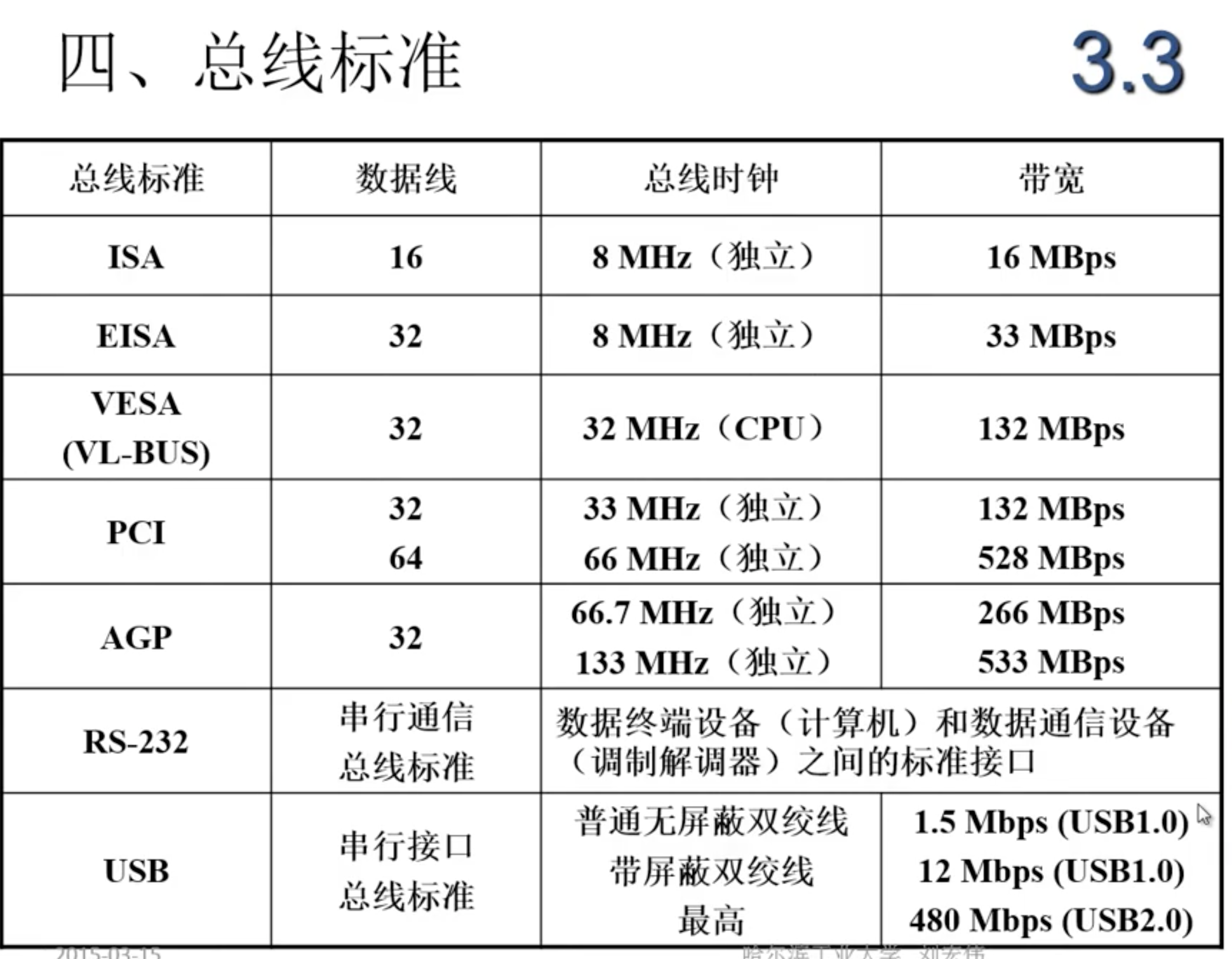

总线标准

在这里插入图片描述

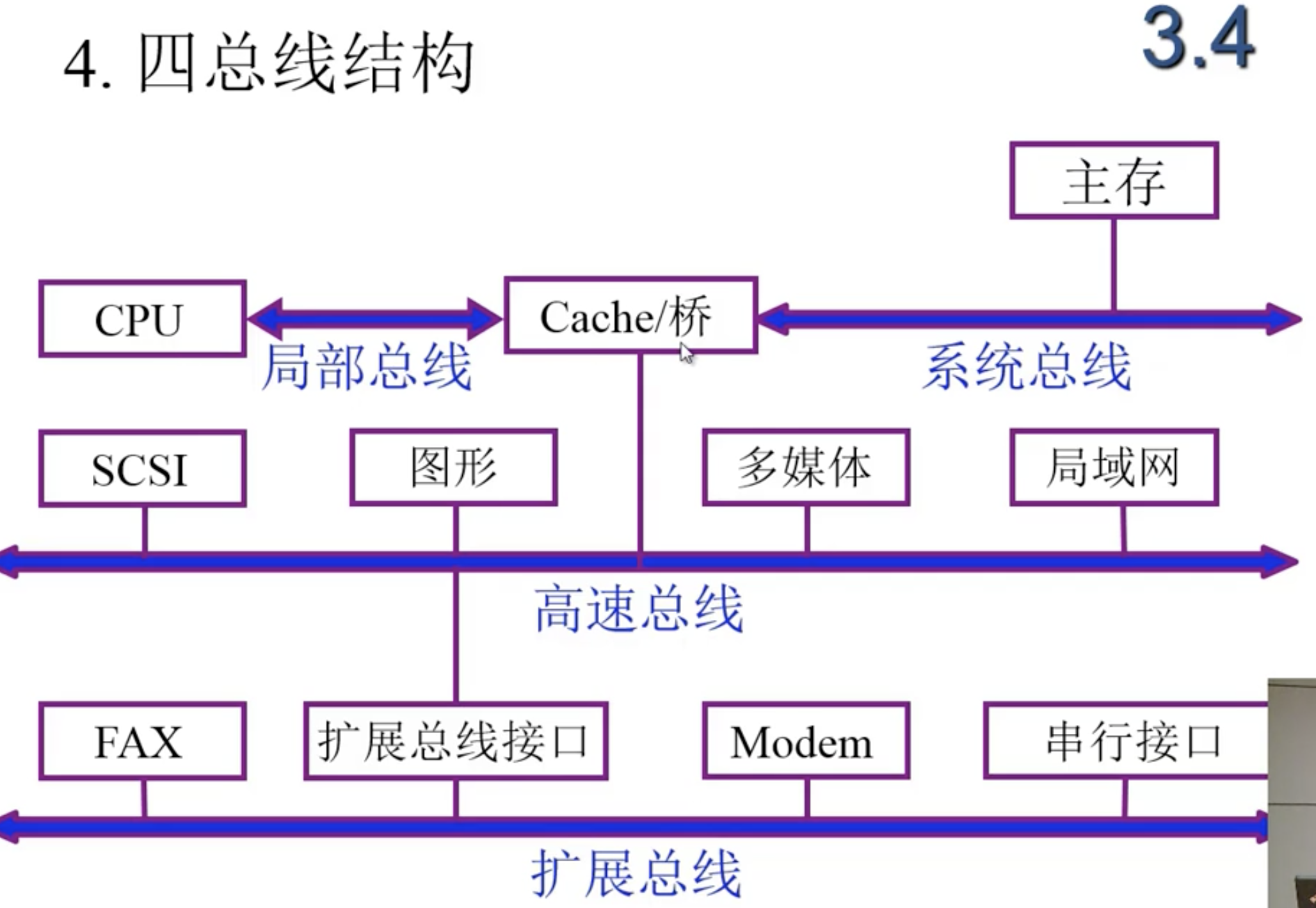

总线结构

在这里插入图片描述
