AHB概述

AHB(Advanced High-performance Bus) ，高性能总线的意思。该总线协议是ARM公司提出的AMBA总线结构之一，主要 用于高性能、高时钟频率的系统结构，典型的应用如ARM核与系统内部的高速RAM、NAND FLASH、DMA、Bridge的连接。它支持以下特性：

*  Burst传输
 *  Split事务处理
 *  单周期master移交
 *  单一时钟沿操作
 *  无三态
 *  更宽的数据总线配置(64/128)
 *  流水线操作
 *  可支持多个总线主设备(最多16个)

##  ##

AHB协议简介

AHB2 支持 多个Bus Master ，例如有三个Master，有四个slave，但是同时只有一个Mater可以拿到Bus的访问权。所以，总线的使用权就需要Master去申请，也就需要一个仲裁器(Arbiter)。同时也支持突发传输，分段传输，字节、半字节和字的传输，也可配置总线位宽。AHB 系统由主模块、从模块和基础结构(Infrastructure)3部分组成，整个AHB总线上的传输都由主模块发出，由从模块负责回应。基础结构则由 仲裁器(arbiter) 、主模块到从模块的 Mux 、从模块到主模块的 Mux 、 译码器 (decoder)、虚拟从模块(dummy Slave)、虚拟主模块(dummy Master)所组成。其互连结构如下图所示。

![f7812b146846769de07fb9d7270a1549.png][]

AHB2协议要求Slave 的地址空间至少是以 1KB 为单位，这个要求在AHB-lite也存在。 AHB-lite 是AMBA 3，在AHB2的基础上互连逻辑和slave设计上做了简化，为 单Bus Master 设计的(低端MCU的SoC系统使用的Bus master个数相对比较少)。

![f790b121d44ea35adcd8a6cd7fdc3deb.png][]

当然AHB3系统也是有办法实现支持多个Master的，多个Mater连接到一个MUX输入，slave连接该MUX输出，相当于一个简单的仲裁器。MUX 也可以只连接其中一个Master，这样其他Master就无法访问MUX连接的Slave，相当于该Slave就是连接到MUX上 的Master私有Slave，如下图：

![3d232c34167e8b23980c33a2bb96b3b9.png][]

AHB5是AMBA 5，在2015年发布，在AHB-lite的基础上增加功能，支持 secure/non-sucure ，配合v8系列架构的处理器，引入 trustzone 机制。

##  ##

AHB信号描述

下表给出了AHB的基本信号：

![e0241e401fb86dfac40204dd0b805147.png][]

![aab6d06b1afd50cadaf81b2dd1d24fc1.png][]

![2d2f0dd34fa51d2d1b82714e22a76b5a.png][]

##  ##

AHB传输

AHB传输分为以下几个部分：

*  主机获取总线使用权：主机向判决器发送总线请求信号，判决器发送应答后主机可以开始传输
 *  数据传输：主机向从机传输数据，分为以下两个部分：

*   *  发送地址和控制信号：包括地址，位宽，突发类型(增量突发和回卷突发)等控制信号，仅一个时钟周期
     *  数据传输：进行数据交换，一个或多个时钟周期

*  从机应答：从机通过HRESP和HREADY标记完成状态，对于HRESP，有以下状态：

*   *  OKAY：标记传输完成，当HRESP为该状态且HREADY拉高时，传输完成
     *  ERROR：标记传输出错
     *  RETRY和SPLIT：标记传输未完成，主设备仍需要占用总线

关于突发传输，理论上进行突发传输的主设备应当一直占据总线，但是为了缩短等待时间，AHB允许打断突发传输，并在一段时间后重启该突发传输。AHB的基本传输过程由两个部分组成：

*  地址/控制传输：传输地址信息和控制信息，仅占一个时钟周期
 *  数据传输：可能需要多个时钟周期，由信号HREADY决定(拉高才结束数据传输)

1.   无等待传输

![330d852b610b43099af7d2455a9e379a.png][]无等待传输下，一个传输与三个时钟沿有关：

*  第一个时钟沿：第一个时钟沿后，主机将地址信息和控制信息发送到总线上
 *  第二个时钟沿：第二个时钟沿上，从机采样主机的地址信息和控制信息。第二个时钟沿后，从机将响应信号和数据发送到总线上
 *  第三个时钟沿：主机采样从机响应信号和数据，传输完成

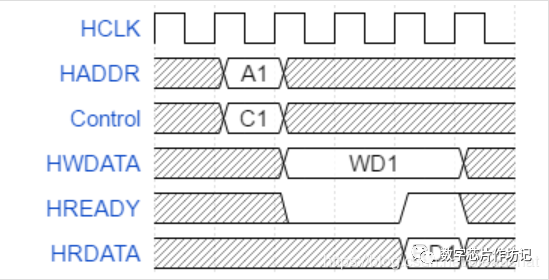

2. 有等待传输  ![bff43118a9d01f7038613f71ea9e1c02.png][]有等待传输下，数据传输阶段可以扩展，即 在HREADY拉高之前，数据传输阶段不结束。要求写数据在HREADY拉高前保持稳定，主机在HREADY拉高后采样读数据 3. 流水线传输 ![2f6e17bfe7502cbbf988fc3c4cbb3330.png][] AHB总线支持流水线传输，即将传输分为地址-数据两个部分流水进行，本次传输的地址必然在上一次地址之后，本次传输的数据必定紧跟在本次传输地址之后。因此，当上一次的数据传输阻塞导致传输周期增加时，下一传输的地址周期也会相应的变长：

*  A1和C1为第一次传输的地址和控制信号
 *  WD1和RD1是第一次传输的数据，该传输为单时钟即无阻塞的传输，同时发送的还有下一次传输的地址和控制信号：A2和C2
 *  第二次传输为多周期传输，因此WD2和RD2占据多个时钟周期，对应的，同时发送的第三次传输地址和控制信A3和C3也被延迟相同的时钟周期数
 *  WD3和RD3为第三次传输的数据

##  ##

传输类型

传输类型使用端口HTRANS标记，有以下取值：

*  IDLE(00)：标志主机占有AHB总线，但是没有数据传输发生。从机需要使用OKAY状态回应该类型
 *  BUSY(01)：标志主机占有AHB总线并在进行突发传输，但下一个传输不能立刻发生。从机需要使用OKAY状态回应
 *  NONSEQ(10)：标志主机当前发送的地址和控制信号与上一次传输无关(单次传输就是该状态)
 *  SEQ(11)：标记主机处于突发传输的中间部分，即当前发送的地址和控制信号与上一次地址和控制信号有关

例子如下图所示： ![c0f0d1c9f28bc4735136bc53a11a8e75.png][]

*  第一次传输，开启一次突发传输，因此该地址与上一次传输无关，使用类型NONSEQ
 *  第二次传输，无法立刻进行传输，因此使用BUSY标记延迟一个周期，延迟后可以进行传输，且处于突发传输中，因此地址与上一次地址有关，使用SEQ标记
 *  之后均为突发传输，均使用SEQ类型

1. 突发类型突发传输分为两类：

*  增量突发：传输过程中传输地址递增。下一次传输的地址是上一次地址加上一个增量
 *  回卷突发：猝发的地址范围被限制在一个固定范围之内，传输地址递增，若是超出则回到地址范围的开始的地址。例如从0x34进行增量为4，范围为16的回卷突发，地址顺序为0x34、0x38、0x3c，0x30

突发类型使用字段HBURST标记，含义如下表所示：

<table>
 <thead>
  <tr>
   <th>HBURST[2:0]</th>
   <th>类型</th>
   <th>描述</th>
  </tr>
 </thead>
 <tbody>
  <tr>
   <td>000</td>
   <td>SINGLE</td>
   <td>单个传输</td>
  </tr>
  <tr>
   <td>001</td>
   <td>INCR</td>
   <td>无限制长度的增量突发传输</td>
  </tr>
  <tr>
   <td>010</td>
   <td>WRAP4</td>
   <td>4拍回卷突发</td>
  </tr>
  <tr>
   <td>011</td>
   <td>INCR4</td>
   <td>4拍增量突发</td>
  </tr>
  <tr>
   <td>100</td>
   <td>WRAP8</td>
   <td>8拍回卷突发</td>
  </tr>
  <tr>
   <td>101</td>
   <td>INCR8</td>
   <td>8拍增量突发</td>
  </tr>
  <tr>
   <td>110</td>
   <td>WRAP16</td>
   <td>16拍回卷突发</td>
  </tr>
  <tr>
   <td>111</td>
   <td>INCR16</td>
   <td>16拍增量突发</td>
  </tr>
 </tbody>
</table>

注意一次突发传输不能跨越1kB的地址区间，且传输的起始地址必须与数据类型对应，例如传输字数据的二进制起始地址必须满足后两位为00。

2. 突发终止

从机通过监控HTRANS发现突发传输的终止：

*  若下一个HTRANS标记为BUSY或SEQ：突发传输未终止
 *  若下一个HTRANS标记为NONSEQ或IDLE：上一次突发传输已经终止

若突发传输是提前终止的，如总线控制权被剥夺，那么主机需要在可以进行传输时重建突发传输。例如一个4拍传输仅发送了一拍就终止，主机需要使用INCR类型的突发构建3拍传输以重建。

3. 数据总线

当传输位宽不同时，数据总线的使用情况如下所示(小端传输)：

![bb350b52934b1bd8332bd2d58f25c9e5.png][]

##  ##

参考文档

AMBA 3 AHB-Lite协议以及AHB总线规范读书笔记下载地址：

http://bbs.eetop.cn/thread-880439-1-1.html
