WPF 3D基础学习 - 画布、相机、Model3D(1)

痛定思痛。 2022-12-21 04:53 250阅读 0赞

如果绘制3D立方体，需绘制6个面；下面代码绘制一个面；来逐步理解此代码；

watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2JjYm9ibzIxY24_size_16_color_FFFFFF_t_70

  1. <Page
  2.   xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
  3.   xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml">
  4.   <Grid>
  6.   <Viewport3D>
  7.             <Viewport3D.Camera>
  8.                 <PerspectiveCamera Position="0,0,1" x:Name="camera"></PerspectiveCamera>
  9.             </Viewport3D.Camera>
  10.             <Viewport3D.Children>
  11.               <ModelVisual3D>
  12.                     <ModelVisual3D.Content>
  13.                         <Model3DGroup >
  14.                             <GeometryModel3D>
  15.                                 <GeometryModel3D.Material>
  16.                                     <DiffuseMaterial Brush="Red"/>
  17.                                 </GeometryModel3D.Material>
  18.                                 <GeometryModel3D.Geometry>
  19.                                     <MeshGeometry3D Positions="0,0,0 2,0,0 2,2,0 0,2,0" TriangleIndices="0,1,2 0,2,3">
  20.                                     </MeshGeometry3D>
  21.                                 </GeometryModel3D.Geometry>
  22.                             </GeometryModel3D>
  23.                         </Model3DGroup>
  24.                     </ModelVisual3D.Content>
  25.                 </ModelVisual3D>
  26.             </Viewport3D.Children>
  27.         </Viewport3D>
  29.   </Grid>
  30. </Page>

1 3D 画布
要画画总的有个画布。Viewport3D（投影3D场景的平面）是WPF中的3D画布，类于2D中的Canvas。
Children…

这就是显示3D的根元素；

2 相机
创建三维场景时，实际上是要创建三维对象的二维表示形式。 由于三维场景的外观会因观察者的观察位置不同而异，因此必须指定观察位置。而观察位置就是由相机（Camera 类）来为三维场景指定的。

此元素是相机；

3D的话一定要理解相机；否则你的图形挂了你不知道是怎么回事；先看下图，位置关系是： 真实物体 - 2D屏幕 - 相机；

watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2JjYm9ibzIxY24_size_16_color_FFFFFF_t_70 1

先理解相机的Z坐标；相机位于Z轴上；如果把相机移近，等于Z坐标减小，看到的物体将变大；如果把相机移远，等于Z坐标增大，看到的物体将变小；

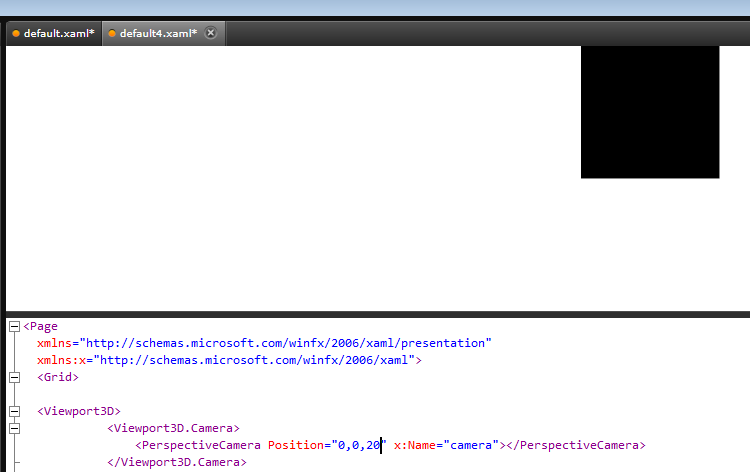

把相机Z坐标由8变为20，绘制的面变小；

watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2JjYm9ibzIxY24_size_16_color_FFFFFF_t_70 2

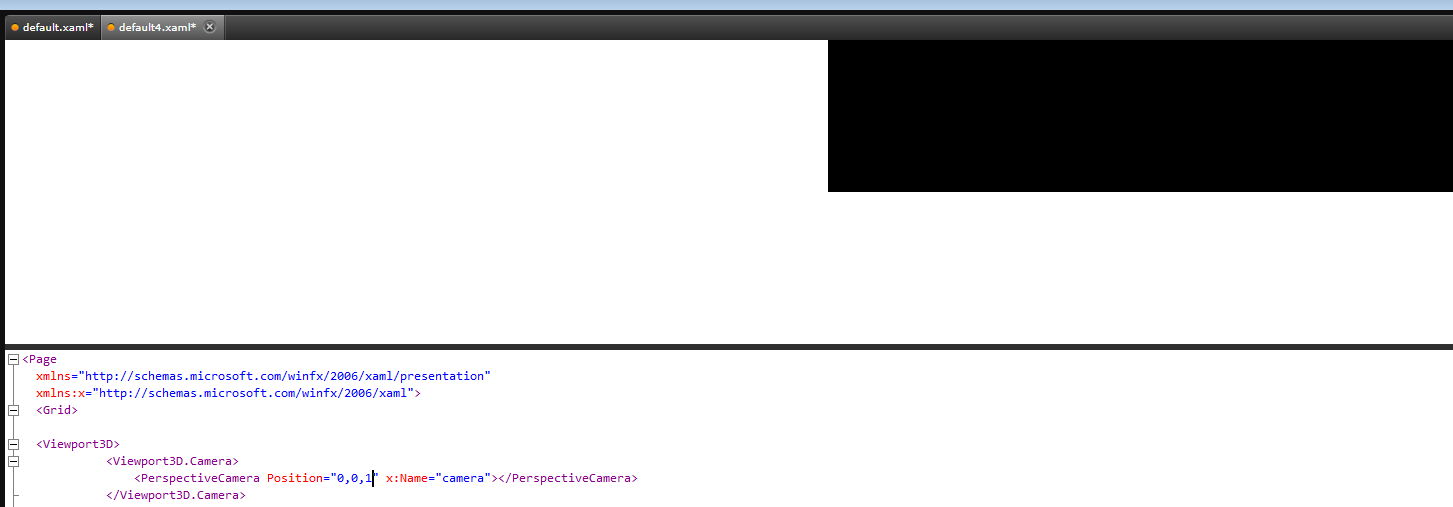

相机Z坐标变为1，看到绘制的面变大；

watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2JjYm9ibzIxY24_size_16_color_FFFFFF_t_70 3

3 3D模型

Model3D 是三维对象的抽象基类。若要生成三维场景，需要一些要查看的对象，而且构成场景图的对象必须派生自 Model3D。

要生成模型，首先生成一个基元或网格。 三维基元是一系列构成单个三维实体的顶点。

WPF 三维系统目前提供 MeshGeometry3D 类，使用该类可以指定任何几何形状；它目前不支持预定义的三维基元（如球体和立方体）。

ModelVisual3D 类
命名空间:
System.Windows.Media.Media3D
程序集:
PresentationCore.dll
提供一个呈现 Visual3D 对象的 Model3D。

ModelVisual3D类说明和示例参见；
https://docs.microsoft.com/zh-cn/dotnet/api/system.windows.media.media3d.modelvisual3d?view=net-5.0

先学这么多；
