Netty源码阅读之ByteBuf简析（二）

Dear 丶 2023-03-13 03:27 75阅读 0赞

前面对于Netty中的ByteBuf缓存做了一下简单的介绍，下面将围绕源码，对几方面展开分析。

**1.扩容机制**

首先来聊下Bytebuf的扩容机制，这个机制也是Netty比较强悍的地方，而我们知道JDK自带的ByteBuffer是无法扩容的，这是其在设计中一个比较反人类的点，导致很多程序员在使用中无法接受；而在Bytebuf创建的时候，我们通常会设置一个初始容量，在我们写数据的时候，如果写指针超过了设置的初始容量，那么Bytebuf将进行扩容，废话不多说，下面我们直接通过源码来一探究竟吧：

public ByteBuf writeBytes(ByteBuf src, int srcIndex, int length) {
        ensureAccessible();
        ensureWritable(length);
        setBytes(writerIndex, src, srcIndex, length);
        writerIndex += length;
        return this;
    }

在写数据的时候，首先会校验当前的对象是否已经被释放，具体的做法就是查看一下引用计数的标志位是否为0，如果为0，那么直接抛出异常。

protected final void ensureAccessible() {
        if (checkAccessible && refCnt() == 0) {
            throw new IllegalReferenceCountException(0);
        }
    }

随后是校验一下是否可写，具体的逻辑如下：

private void ensureWritable0(int minWritableBytes) {
        if (minWritableBytes <= writableBytes()) {
            return;
        }

        if (minWritableBytes > maxCapacity - writerIndex) {
            throw new IndexOutOfBoundsException(String.format(
                    "writerIndex(%d) + minWritableBytes(%d) exceeds maxCapacity(%d): %s",
                    writerIndex, minWritableBytes, maxCapacity, this));
        }

        // Normalize the current capacity to the power of 2.
        int newCapacity = alloc().calculateNewCapacity(writerIndex + minWritableBytes, maxCapacity);

        // Adjust to the new capacity.
        capacity(newCapacity);
    }

开始主要是做一些边界检查，下面主要看下分配新容量的代码逻辑：

public int calculateNewCapacity(int minNewCapacity, int maxCapacity) {
        if (minNewCapacity < 0) {
            throw new IllegalArgumentException("minNewCapacity: " + minNewCapacity + " (expectd: 0+)");
        }
        if (minNewCapacity > maxCapacity) {
            throw new IllegalArgumentException(String.format(
                    "minNewCapacity: %d (expected: not greater than maxCapacity(%d)",
                    minNewCapacity, maxCapacity));
        }
        final int threshold = 1048576 * 4; // 4 MiB page

        if (minNewCapacity == threshold) {
            return threshold;
        }

        // If over threshold, do not double but just increase by threshold.
        if (minNewCapacity > threshold) {
            int newCapacity = minNewCapacity / threshold * threshold;
            if (newCapacity > maxCapacity - threshold) {
                newCapacity = maxCapacity;
            } else {
                newCapacity += threshold;
            }
            return newCapacity;
        }

        // Not over threshold. Double up to 4 MiB, starting from 64.
        int newCapacity = 64;
        while (newCapacity < minNewCapacity) {
            newCapacity <<= 1;
        }

        return Math.min(newCapacity, maxCapacity);
    }

扩容的时候，如果当前的容量小于4MB，那么新的容量从64字节大小开始，一直翻倍，直到超过期望的容量，如果期望的新容量已经超过4MB，那么由期望的容量计算应该扩大为4MB的多少倍，最后返回应该扩容的容量大小。
上边分析了应该扩容的容量大小，下面再来看下具体的扩容函数（这是一个抽象方法，这里以PooledBytebuf这个类中的实现为例）：

public final ByteBuf capacity(int newCapacity) {
        ensureAccessible();

        // If the request capacity does not require reallocation, just update the length of the memory.
        if (chunk.unpooled) {
            if (newCapacity == length) {
                return this;
            }
        } else {
            if (newCapacity > length) {
                if (newCapacity <= maxLength) {
                    length = newCapacity;
                    return this;
                }
            } else if (newCapacity < length) {
                if (newCapacity > maxLength >>> 1) {
                    if (maxLength <= 512) {
                        if (newCapacity > maxLength - 16) {
                            length = newCapacity;
                            setIndex(Math.min(readerIndex(), newCapacity), Math.min(writerIndex(), newCapacity));
                            return this;
                        }
                    } else { // > 512 (i.e. >= 1024)
                        length = newCapacity;
                        setIndex(Math.min(readerIndex(), newCapacity), Math.min(writerIndex(), newCapacity));
                        return this;
                    }
                }
            } else {
                return this;
            }
        }

        // Reallocation required.
        chunk.arena.reallocate(this, newCapacity, true);
        return this;
    }

由上边的代码可以知道，如果当前的缓存为非池化的缓存，那么直接申请内存，待释放的时候再进行释放，具体做法是直接增加当前内存的容量长度，但假如当前的缓存为池化的缓存，那么我们将直接申请一块大内存，重新分配大内存的逻辑如下：

void reallocate(PooledByteBuf<T> buf, int newCapacity, boolean freeOldMemory) {
        if (newCapacity < 0 || newCapacity > buf.maxCapacity()) {
            throw new IllegalArgumentException("newCapacity: " + newCapacity);
        }

        int oldCapacity = buf.length;
        if (oldCapacity == newCapacity) {
            return;
        }

        PoolChunk<T> oldChunk = buf.chunk;
        long oldHandle = buf.handle;
        T oldMemory = buf.memory;
        int oldOffset = buf.offset;
        int oldMaxLength = buf.maxLength;
        int readerIndex = buf.readerIndex();
        int writerIndex = buf.writerIndex();

        allocate(parent.threadCache(), buf, newCapacity);
        if (newCapacity > oldCapacity) {
            memoryCopy(
                    oldMemory, oldOffset,
                    buf.memory, buf.offset, oldCapacity);
        } else if (newCapacity < oldCapacity) {
            if (readerIndex < newCapacity) {
                if (writerIndex > newCapacity) {
                    writerIndex = newCapacity;
                }
                memoryCopy(
                        oldMemory, oldOffset + readerIndex,
                        buf.memory, buf.offset + readerIndex, writerIndex - readerIndex);
            } else {
                readerIndex = writerIndex = newCapacity;
            }
        }

        buf.setIndex(readerIndex, writerIndex);

        if (freeOldMemory) {
            free(oldChunk, oldHandle, oldMaxLength, buf.cache);
        }
    }

主要的逻辑是将原来旧内存中的内容写到新的内存中，最后将旧的内存释放掉。

**2.ByteBuf中的内存规格简介**

首先，我们需要了解在Netty向操作系统申请内存的时候是以“chunk”为单位进行申请的，内存规格主要是分为4个区间，每一个区间，其对应的内存分配方式各异，下面来了解一下内存区间的具体分配：

<table>  表1 内存规格表
 <tbody>
  <tr>
   <td>tiny</td>
   <td>small</td>
   <td>normal</td>
   <td>huge</td>
  </tr>
  <tr>
   <td>0~512B</td>
   <td>512B~8K</td>
   <td>8K~16M</td>
   <td>16M~+∞</td>
  </tr>
 </tbody>
</table>

由表1，16M即上一段提及的"Chunk"，而8K又称为“Page”，至于(0,8K)区间段又称为“SubPage”，为了尽可能的利用内存资源，Netty内部采用了上述的规格来进行内存划分。

**3.ByteBuf内存分配流程**

上边简单科普了一下内存规格相关的知识，下面我们将对照源码来看下内存分配相关的内容

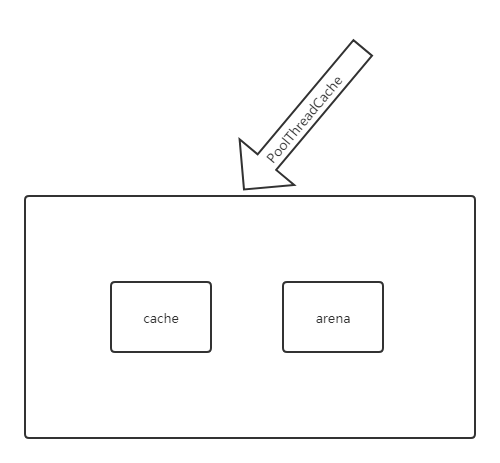

在开始之前我们有必要认识一下PoolThreadCache这个类：

![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3lhbGlzaGFkYWE_size_16_color_FFFFFF_t_70][]

这个类主要分成了cache以及arena两部分，在cache我们可以直接分配内存，而arena主要功能是向操作系统请求内存分配，也是本部分主要讲解的内容，具体PoolThreadCache的结构大致是下面这样的：

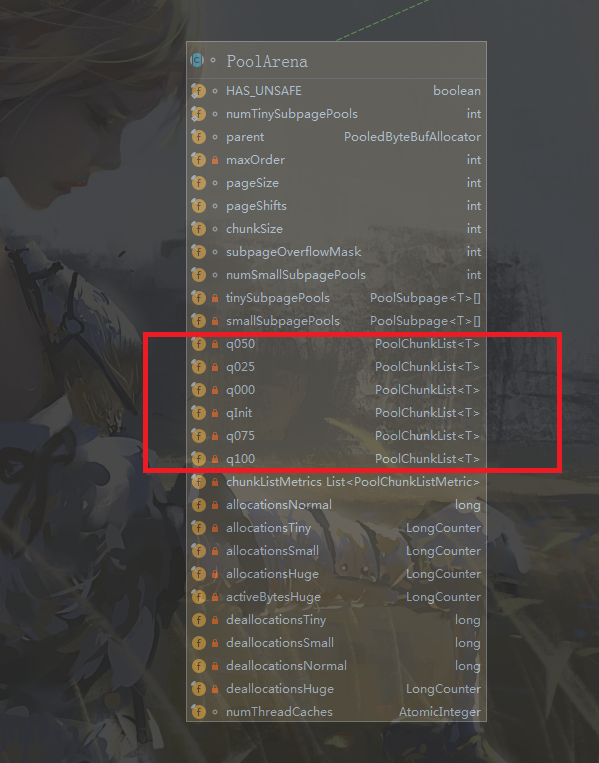

![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3lhbGlzaGFkYWE_size_16_color_FFFFFF_t_70 1][]

![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3lhbGlzaGFkYWE_size_16_color_FFFFFF_t_70 2][]

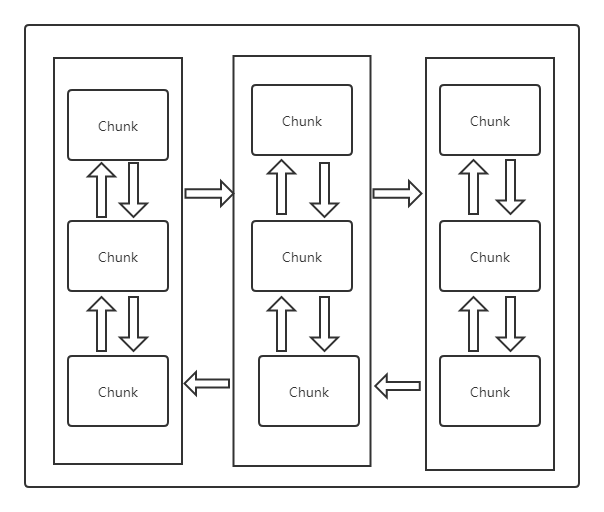

根据上图可以画出arena的大致结构：

![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3lhbGlzaGFkYWE_size_16_color_FFFFFF_t_70 3][]

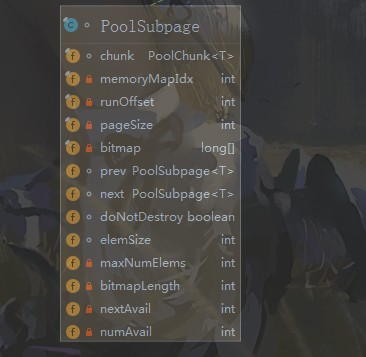

而chunk又由多个更小的subpage组成，这些subpage通过chunk属性来标明具体属于哪一个chunk，相互之间通过双向链表进行连接。

![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3lhbGlzaGFkYWE_size_16_color_FFFFFF_t_70 4][]

下面对应于具体的源码来探究下具体的内存分配逻辑：

首先是Page级别的内存划分，打开PoolArena的allocate()方法，可以看到：

if (normCapacity <= chunkSize) {
                if (cache.allocateNormal(this, buf, reqCapacity, normCapacity)) {
                    // was able to allocate out of the cache so move on
                    return;
                }
                allocateNormal(buf, reqCapacity, normCapacity);
            } else {
                // Huge allocations are never served via the cache so just call allocateHuge
                allocateHuge(buf, reqCapacity);
            }

也就是说当小于16M的时候，是通过缓存来进行分配的，每一次分配内存都分配16M的整数倍，具体的代码逻辑如下：

private synchronized void allocateNormal(PooledByteBuf<T> buf, int reqCapacity, int normCapacity) {
            if (q050.allocate(buf, reqCapacity, normCapacity) || q025.allocate(buf, reqCapacity, normCapacity) ||
                q000.allocate(buf, reqCapacity, normCapacity) || qInit.allocate(buf, reqCapacity, normCapacity) ||
                q075.allocate(buf, reqCapacity, normCapacity)) {
                ++allocationsNormal;
                return;
            }

            // Add a new chunk.
            PoolChunk<T> c = newChunk(pageSize, maxOrder, pageShifts, chunkSize);
            long handle = c.allocate(normCapacity);
            ++allocationsNormal;
            assert handle > 0;
            c.initBuf(buf, handle, reqCapacity);
            qInit.add(c);
        }

在分配内存的时候，首先尝试在现有的chunk上进行分配，随后创建一个chunk进行分配，最后初始化PooledByteBuf。

说完page级别的内存划分下面在来探究一下subPage级别的内存划分：

f (isTinyOrSmall(normCapacity)) { // capacity < pageSize
                int tableIdx;
                PoolSubpage<T>[] table;
                boolean tiny = isTiny(normCapacity);
                if (tiny) { // < 512
                    if (cache.allocateTiny(this, buf, reqCapacity, normCapacity)) {
                        // was able to allocate out of the cache so move on
                        return;
                    }
                    tableIdx = tinyIdx(normCapacity);
                    table = tinySubpagePools;
                } else {
                    if (cache.allocateSmall(this, buf, reqCapacity, normCapacity)) {
                        // was able to allocate out of the cache so move on
                        return;
                    }
                    tableIdx = smallIdx(normCapacity);
                    table = smallSubpagePools;
                }

                final PoolSubpage<T> head = table[tableIdx];

                /**
                 * Synchronize on the head. This is needed as {@link PoolChunk#allocateSubpage(int)} and
                 * {@link PoolChunk#free(long)} may modify the doubly linked list as well.
                 */
                synchronized (head) {
                    final PoolSubpage<T> s = head.next;
                    if (s != head) {
                        assert s.doNotDestroy && s.elemSize == normCapacity;
                        long handle = s.allocate();
                        assert handle >= 0;
                        s.chunk.initBufWithSubpage(buf, handle, reqCapacity);

                        if (tiny) {
                            allocationsTiny.increment();
                        } else {
                            allocationsSmall.increment();
                        }
                        return;
                    }
                }
                allocateNormal(buf, reqCapacity, normCapacity);
                return;
            }

对于不同粒度的内存管理，Netty是通过平衡二叉树结构来进行分配的，具体可以参考（[https://segmentfault.com/a/1190000021444859][https_segmentfault.com_a_1190000021444859]）

**4.ByteBuf回收机制**

上面一大段，光分析了内存分配了，那么既然有分配内存，相应的也有释放内存，接下来，我们再来通过源代码了解一下Netty中的内存回收机制：

release()方法定义在ReferenceCounted这个接口中，我们找一下这个接口的实现类：AbstractReferenceCountedByteBuf，具体看下release0这个方法：

说到这里，还是必须提下Netty中的引用计数，对的，Netty也是采用了引用计数这种当时来判断当前的内存是否为“可以被回收”，

具体到代码中，是通过refCnt 这个变量来确定引用数的，当refCnt == decrement的时候，我们就可以进行内存的回收了

private boolean release0(int decrement) {
            for (;;) {
                int refCnt = this.refCnt;
                if (refCnt < decrement) {
                    throw new IllegalReferenceCountException(refCnt, -decrement);
                }

                if (refCntUpdater.compareAndSet(this, refCnt, refCnt - decrement)) {
                    if (refCnt == decrement) {
                        deallocate();
                        return true;
                    }
                    return false;
                }
            }
        }

查看PooledByteBuf中关于deallocate()的实现：

@Override
        protected final void deallocate() {
            if (handle >= 0) {
                final long handle = this.handle;
                this.handle = -1;
                memory = null;
                chunk.arena.free(chunk, handle, maxLength, cache);
                recycle();
            }
        }

具体的步骤就是先将连续的内存段加载到缓存中，并标记连续的内存区段为未使用，随后将ByteBuf添加到对象池中(ByteBuf并不会立即销毁)：

void free(PoolChunk<T> chunk, long handle, int normCapacity, PoolThreadCache cache) {
            if (chunk.unpooled) {
                int size = chunk.chunkSize();
                destroyChunk(chunk);
                activeBytesHuge.add(-size);
                deallocationsHuge.increment();
            } else {
                SizeClass sizeClass = sizeClass(normCapacity);
                if (cache != null && cache.add(this, chunk, handle, normCapacity, sizeClass)) {
                    // cached so not free it.
                    return;
                }

                freeChunk(chunk, handle, sizeClass);
            }
        }

至此，对于ByteBuf的分析完毕。

--------------------

慈母手中线，游子身上衣；今天是母亲节，祝愿所有伟大的母亲节日快乐！
