Python-Point Cloud 系列（二）——PointNet论文复现

阳光穿透心脏的1/2处 2023-06-30 08:59 28阅读 0赞

### 文章目录 ###

*  Point Net 介绍
 *   *  网络结构
     *   *  旋转变换矩阵
 *  源码解析(详细)
 *   *  源码下载
     *  源码目录结构
     *  PointNet.py
     *  ModelNetDataLoader.py
 *  复现程序
 *   *  原文数据集下载
 *  其他
 *  未完待完善和补充...
 *  迁移自己的数据库
 *   *  数据集载入

**前言：**
[参考博客1][1] 参考内容：
参考博客2 参考内容：

# Point Net 介绍 #

[原文参考][Link 1]
[python-tensorflow][]
[python-pytroch][]

## 网络结构 ##

### 旋转变换矩阵 ###

![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3NjeTI2MTk4MzYyNg_size_16_color_FFFFFF_t_70]

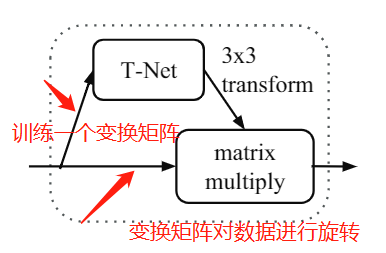

文章中采用了一个3  × \\times × 3 矩阵对单个点云数据进行旋转变换。矩阵的参数是在网络训练的过程中自动调整的，也就是说，在训练过程中，网络会自动旋转待分类的点云对象，以达到一个合适的效果。其实也可以看成是一个特征转换层，只是从物理层面上是一个几何旋转变化。
其实就是将原始数据流分为两股，一股去训练一个网络，这个网络的输出是3 × \\times × 3的矩阵，另外一股则
直接与这个矩阵相乘，起到旋转的结果。
论文主体中没有过多的解释，而是放到了补充材料中 [补充材料][Link 2]

另外，作者从低维（3dim)得到启发，对转换后的高维特征也做了旋转标定，如64维的特征乘一个64 × \\times × 64 的矩阵即可达到高维空间旋转的效果。 为了使变换矩阵靠近正交矩阵，作者对矩阵参数添加了正则项。

这部分还有部分不理解
1、为什么在数据输入的时候已经过旋转标定，在转换后的高维特征空间中还需要旋转标定（实验试错而得？）
2、看到很多文章说是转到正面，但是我还是不理解这个正面是从哪里看出来的（可能跟正交矩阵有关系？这部分可能还需要线性相关的知识。
3、为什么后面的64维的变换矩阵需要添加正则项以达到正交矩阵？
[参考博客][Link 3] 参考其他博客，了解到旋转矩阵是正交矩阵的一种。
4、为什么对3维旋转变换矩阵不添加正则项以保证其正交性？和高维一样？

> 欧式空间V中的正交变换只包含：
> （1）旋转
> （2）反射
> （3）旋转+反射的组合（即瑕旋转）

# 源码解析(详细) #

## 源码下载 ##

[下载链接][Link 4]
把下载后的zip文件解压缩。

## 源码目录结构 ##

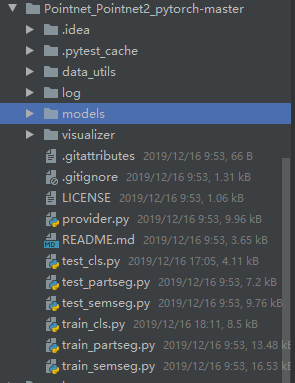

解压后的文件目录如下图。其中PointNet主体的代码在“models”这个文件夹中。
![【】在这里插入图片描述][20200117122311637.png]

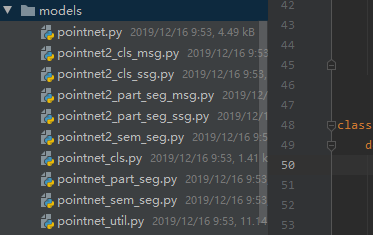

“models”文件夹里面包括了原始pointnet的代码以及针对分类、分割、检测的代码，其中pointnet.py里面包含了最基础的模型代码。
如下图
![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3NjeTI2MTk4MzYyNg_size_16_color_FFFFFF_t_70 1]

## PointNet.py ##

import torch
    import torch.nn as nn
    import torch.nn.parallel
    import torch.utils.data
    from torch.autograd import Variable
    import numpy as np
    import torch.nn.functional as F
    """ STN: Spatial Transformer Networks 空间转换网络 """
    # 这边实现的是三维空间转换网络。
    class STN3d(nn.Module):
        def __init__(self, channel):
            super(STN3d, self).__init__()
            self.conv1 = torch.nn.Conv1d(channel, 64, 1)
            self.conv2 = torch.nn.Conv1d(64, 128, 1)
            self.conv3 = torch.nn.Conv1d(128, 1024, 1)
            self.fc1 = nn.Linear(1024, 512)
            self.fc2 = nn.Linear(512, 256)
            self.fc3 = nn.Linear(256, 9)
            self.relu = nn.ReLU()

            self.bn1 = nn.BatchNorm1d(64)
            self.bn2 = nn.BatchNorm1d(128)
            self.bn3 = nn.BatchNorm1d(1024)
            self.bn4 = nn.BatchNorm1d(512)
            self.bn5 = nn.BatchNorm1d(256)

        def forward(self, x):
            batchsize = x.size()[0]  # 第一个维度是batch的数量
            x = F.relu(self.bn1(self.conv1(x)))
            x = F.relu(self.bn2(self.conv2(x)))
            x = F.relu(self.bn3(self.conv3(x)))
            x = torch.max(x, 2, keepdim=True)[0]
            x = x.view(-1, 1024)  # 转换为列为1024但行不定的数据

            x = F.relu(self.bn4(self.fc1(x)))
            x = F.relu(self.bn5(self.fc2(x)))
            x = self.fc3(x)

            iden = Variable(torch.from_numpy(np.array([1, 0, 0, 0, 1, 0, 0, 0, 1]).astype(np.float32))).view(1, 9).repeat(
                batchsize, 1)  # 生成3x3的单位矩阵，但是是一行的形式方便计算
            if x.is_cuda:
                iden = iden.cuda()
            x = x + iden  # 这边加起来是什么意思？为什么要加单位矩阵，这边是对应论文说初始化为对角单位阵
            x = x.view(-1, 3, 3)  # 转换为3x3的矩阵
            return x


    class STNkd(nn.Module):
        def __init__(self, k=64):
            super(STNkd, self).__init__()
            self.conv1 = torch.nn.Conv1d(k, 64, 1)
            self.conv2 = torch.nn.Conv1d(64, 128, 1)
            self.conv3 = torch.nn.Conv1d(128, 1024, 1)
            self.fc1 = nn.Linear(1024, 512)
            self.fc2 = nn.Linear(512, 256)
            self.fc3 = nn.Linear(256, k * k)
            self.relu = nn.ReLU()

            self.bn1 = nn.BatchNorm1d(64)
            self.bn2 = nn.BatchNorm1d(128)
            self.bn3 = nn.BatchNorm1d(1024)
            self.bn4 = nn.BatchNorm1d(512)
            self.bn5 = nn.BatchNorm1d(256)

            self.k = k

        def forward(self, x):
            batchsize = x.size()[0]
            x = F.relu(self.bn1(self.conv1(x)))
            x = F.relu(self.bn2(self.conv2(x)))
            x = F.relu(self.bn3(self.conv3(x)))
            x = torch.max(x, 2, keepdim=True)[0]
            x = x.view(-1, 1024)

            x = F.relu(self.bn4(self.fc1(x)))
            x = F.relu(self.bn5(self.fc2(x)))
            x = self.fc3(x)

            iden = Variable(torch.from_numpy(np.eye(self.k).flatten().astype(np.float32))).view(1, self.k * self.k).repeat(
                batchsize, 1)
            if x.is_cuda:
                iden = iden.cuda()
            x = x + iden
            x = x.view(-1, self.k, self.k)
            return x


    """高维映射网络，即将单个点云点映射到多维空间的网络，以避免后续的最大池化过度地损失信息"""


    class PointNetEncoder(nn.Module):
        def __init__(self, global_feat=True, feature_transform=False, channel=3):
            super(PointNetEncoder, self).__init__()
            self.stn = STN3d(channel)  # 3维空间转换矩阵
            self.conv1 = torch.nn.Conv1d(channel, 64, 1)
            self.conv2 = torch.nn.Conv1d(64, 128, 1)
            self.conv3 = torch.nn.Conv1d(128, 1024, 1)
            self.bn1 = nn.BatchNorm1d(64)
            self.bn2 = nn.BatchNorm1d(128)
            self.bn3 = nn.BatchNorm1d(1024)
            self.global_feat = global_feat  # 全局特侦标志
            self.feature_transform = feature_transform  # 是否对高维特征进行旋转变换标定
            if self.feature_transform:
                self.fstn = STNkd(k=64)  # 高维空间变换矩阵

        def forward(self, x):
            # B:样本的一个批次大小,batch；D：点的维度 3 (x,y,z) dim ; N:点的数量 (1024) number
            # 即这边一次输入24个样本，一个样本含有1024个点云点， 一个点云点为3维(x,y,z)
            B, D, N = x.size()  # [24, 3, 1024]
            trans = self.stn(x)  # 得到3维旋转转换矩阵
            x = x.transpose(2, 1)  # 将2轴和1轴对调， 相当于[24,1024,3]
            if D > 3:  # 这边是是特征点的话，不只有3维(x,y,z)，可能为多维
                x, feature = x.split(3, dim=2)  # 从维度2上按照3块分开。就是将高维特征按照3份分开
            x = torch.bmm(x, trans)  # 将3维点云数据进行旋转变换
            if D > 3:
                x = torch.cat([x, feature], dim=2)
            x = x.transpose(2, 1)  # 将2轴和1轴再对调，？？
            x = F.relu(self.bn1(self.conv1(x)))  # 进行第一次卷积、标准化、激活、得到64维的数据
            """————————————————(2020/1/18)——————————————————"""
            # 下面是第二层卷积层处理
            if self.feature_transform:  # 如果需要对中间的特征进行旋转标定的话
                trans_feat = self.fstn(x)  # 得到特征空间的旋转矩阵
                x = x.transpose(2, 1)  # 将1轴和2轴对调
                x = torch.bmm(x, trans_feat)  # 将特征数据进行旋转转换
                x = x.transpose(2, 1)  # 将2轴再次和1轴对调
            else:
                trans_feat = None
            pointfeat = x  # 旋转矫正过后的特征
            x = F.relu(self.bn2(self.conv2(x)))  # 第二次卷积 输出维128
            x = self.bn3(self.conv3(x))  # 第三次卷积 输出维1024
            x = torch.max(x, 2, keepdim=True)[0]  # 进行最大池化处理，只返回最大的数，不返回索引([0]是数值，[1]是索引)
            x = x.view(-1, 1024)  # 把x reshape为 1024列的行数不定矩阵，这边的-1指的就是行数不定。
            if self.global_feat:  # 是否为全局特征
                return x, trans, trans_feat  # 返回特征数据x，3维旋转矩阵，多维旋转矩阵
            else:
                x = x.view(-1, 1024, 1).repeat(1, 1, N)  # 多扩展了一个维度是为了和局部特征统一维度，方便后面的连接，然后复制成与局部特征一样的数量
                return torch.cat([x, pointfeat], 1), trans, trans_feat # 这边对应点云分割算法中，将全局特征与局部特征连接。


    """这边是高维特征空间转换举证的正则项，大致的意思的把这个转换矩阵乘上其转置阵再减去单位阵，取剩下差值的均值为损失函数"""
    def feature_transform_reguliarzer(trans):
        d = trans.size()[1]  # 矩阵维度
        I = torch.eye(d)[None, :, :]  # 生成同维度的对角单位阵
        if trans.is_cuda:  # 是否采用Cuda加速
            I = I.cuda()
        # 损失函数，将变换矩阵乘自身转置然后减单位阵，取结果的元素均值为损失函数，因为正交阵乘其转置为单位阵。 这边不需要取绝对值或者L2吗？
        # A*(A'-I) = A*A'- A*I = I - A*I | A’: 矩阵A的转置
        loss = torch.mean(torch.norm(torch.bmm(trans, trans.transpose(2, 1) - I), dim=(1, 2)))
        return loss

## ModelNetDataLoader.py ##

import numpy as np
    import warnings
    import os
    from torch.utils.data import Dataset

    ASTYPE = np.array([cls]).astype(np.int32)

    INDEX_ = self.classes[self.datapath[index][0]]

    warnings.filterwarnings('ignore')


    def pc_normalize(pc):  # 简单的标准化
        centroid = np.mean(pc, axis=0)  # 形心，设微元体积为单位体积。
        pc = pc - centroid  # 去偏移，将坐标系原点转换到形心位置，坐标系只平移不旋转
        m = np.max(np.sqrt(np.sum(pc ** 2, axis=1)))   # 将同一行的元素取平方相加，再开方，取最大。 sqrt(x^2+y^2+z^2)
        pc = pc / m   # 归一化,归一化操作似乎会丢失物品的尺寸大小信息？ 因为每个样本的m不一样。
        return pc


    def farthest_point_sample(point, npoint):  # 最远点的提取
        """ Input: xyz: pointcloud data, [N, D] npoint: number of samples Return: centroids: sampled pointcloud index, [npoint, D] """
        N, D = point.shape
        xyz = point[:, :3]
        centroids = np.zeros((npoint,))  # 重心
        distance = np.ones((N,)) * 1e10
        farthest = np.random.randint(0, N)
        for i in range(npoint):
            centroids[i] = farthest
            centroid = xyz[farthest, :]
            dist = np.sum((xyz - centroid) ** 2, -1)
            mask = dist < distance
            distance[mask] = dist[mask]
            farthest = np.argmax(distance, -1)
        point = point[centroids.astype(np.int32)]
        return point

    # 制作这个类的重点在于生成一个列表，这个列表的元素为(path_sample x,lable x)的形式，重要的是生成路径与标签的列表
    # 也不一定需要制作路径的列表，可能制作路径的列表会比较不占内存，每次只把需要的数据加载进来而已。
    # 可以直接制作数据与标签的列表，可以按索引进行连接。
    class ModelNetDataLoader(Dataset):  # 自己的数据集类子类，需要集成父类 Dataset
        # 要求override __len__和__getitem__，前面提供数据集大小、后者支持整数索引（？）
        def __init__(self, root, npoint=1024, split='train', uniform=False, normal_channel=True, cache_size=15000):
            self.root = root   # 根目录
            self.npoints = npoint  # 每个实例的点云数
            self.uniform = uniform  # 统一
            self.catfile = os.path.join(self.root, 'modelnet40_shape_names.txt')  # cat 数据库类别的路径 （40类）

            self.cat = [line.rstrip() for line in open(self.catfile)]  # 打开txt文件,读取每一行，并用rstrip（）删除每行末尾的空格
            self.classes = dict(zip(self.cat, range(len(self.cat))))  # 生成类别字典{类别1：0,类别2：1,...类别40：39}
            self.normal_channel = normal_channel  # 是否为标准的通道？标准通道指的是什么

            shape_ids = { }
            shape_ids['train'] = [line.rstrip() for line in open(os.path.join(self.root, 'modelnet40_train.txt'))]  # 加载训练集为一个列表，列表放在一个字典里面
            shape_ids['test'] = [line.rstrip() for line in open(os.path.join(self.root, 'modelnet40_test.txt'))]  # 加载测试集....

            assert (split == 'train' or split == 'test')
            shape_names = ['_'.join(x.split('_')[0:-1]) for x in shape_ids[split]]  # a = 'vase_0513', a.split('_') = ['vase', '0513'] 为什么要用'_'/join 呢？
            # list of (shape_name, shape_txt_file_path) tuple
            self.datapath = [(shape_names[i], os.path.join(self.root, shape_names[i], shape_ids[split][i]) + '.txt') for i
                             in range(len(shape_ids[split]))]   # 生成数据路径列表 [（数据标签，数据路径1）,(数据标签，数据路径2)] 重点在这一步,生成的是路径与标签的列表
            print('The size of %s data is %d' % (split, len(self.datapath)))

            self.cache_size = cache_size  # how many data points to cache in memory
            self.cache = { }  # from index to (point_set, cls) tuple

        def __len__(self):  # 必须要有重载
            return len(self.datapath)  # 路径个数代表样本个数

        def _get_item(self, index):  # 这边的任务主要是写好读取一个样本例子的示范代码，包括数据的初步预处理，如对齐什么的，返回一个（样本，label）,
            # 这边通过开辟了一个缓存区，使用的数据的时候先判断在不在缓存区里面，如果在则直接使用，不再的话再初始化载入，按理说也可以直接把所有的数据一次性加载进来，然后按照索引读取。
            if index in self.cache:
                point_set, cls = self.cache[index]
            else:
                fn = self.datapath[index]
                cls = INDEX_ # 不大理解这边的意思
                cls = ASTYPE
                point_set = np.loadtxt(fn[1], delimiter=',').astype(np.float32)  # 样本矩阵为（10000，6）格式表示每个样本具有10000个点云点，每一列的意义为x,y,z,r,g,b
                if self.uniform:
                    point_set = farthest_point_sample(point_set, self.npoints)
                else:
                    point_set = point_set[0:self.npoints, :]

                point_set[:, 0:3] = pc_normalize(point_set[:, 0:3])  # 将x，y，z 标准化

                if not self.normal_channel:  # 应该是说不需要彩色信息的时候，只取前面的3列数据
                    point_set = point_set[:, 0:3]

                if len(self.cache) < self.cache_size:
                    self.cache[index] = (point_set, cls)

            return point_set, cls

        def __getitem__(self, index):  # 必须要有重载，否则会报错
            return self._get_item(index)


    if __name__ == '__main__':
        import torch
        DATA_PATH = 'E:\\0onedrive2\\OneDrive - hit.edu.cn\\1图片数据库\\modelnet40_normal_resampled\\'
        data = ModelNetDataLoader(DATA_PATH, split='train', uniform=False, normal_channel=True, )

        DataLoader = torch.utils.data.DataLoader(data, batch_size=12, shuffle=True)
        for point, label in DataLoader:
            print(point.shape)
            print(label.shape)

# 复现程序 #

## 原文数据集下载 ##

# 其他 #

越学习源码和论文,越发现pointnet的基本单元是通过将(x,y,z)编码为1024高维冗余数据,再解码为256数据,最后再根据目标需求,连接相应的全连接层,例如T-net想要得到一个3x3的矩阵,他就连接节点数为9的全连接层,要分类的话就连接对应分类数的全连接层.

--------------------

# 未完待完善和补充… #

# 迁移自己的数据库 #

我的数据库下载

## 数据集载入 ##
