TI电量计--获取化学ID

╰半橙微兮° 2023-07-12 06:20 13阅读 0赞

通过电芯小电流充放电循环，获取跟电芯特性接近的电量计算模型。

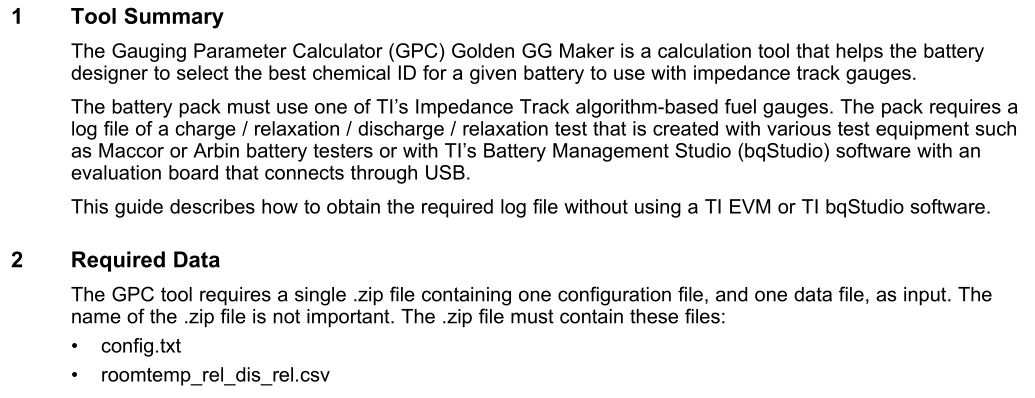

### 1、官方指南 ###

![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3p3Yl81NzgyMDkxNjA_size_16_color_FFFFFF_t_70][]

![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3p3Yl81NzgyMDkxNjA_size_16_color_FFFFFF_t_70 1][]

![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3p3Yl81NzgyMDkxNjA_size_16_color_FFFFFF_t_70 2][]

![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3p3Yl81NzgyMDkxNjA_size_16_color_FFFFFF_t_70 3][]

![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3p3Yl81NzgyMDkxNjA_size_16_color_FFFFFF_t_70 4][]

![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3p3Yl81NzgyMDkxNjA_size_16_color_FFFFFF_t_70 5][]

![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3p3Yl81NzgyMDkxNjA_size_16_color_FFFFFF_t_70 6][]

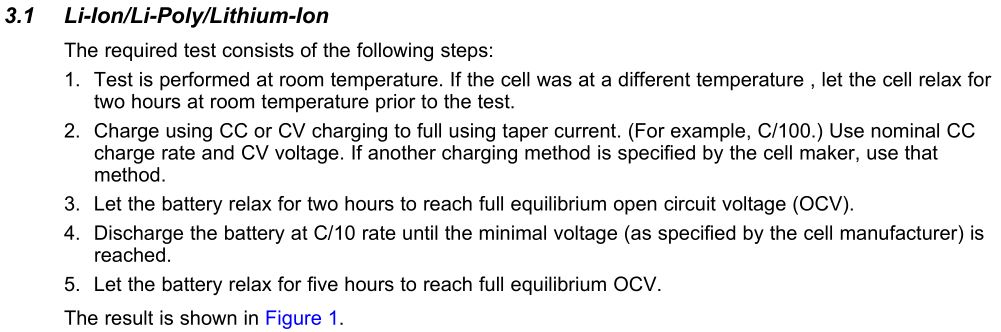

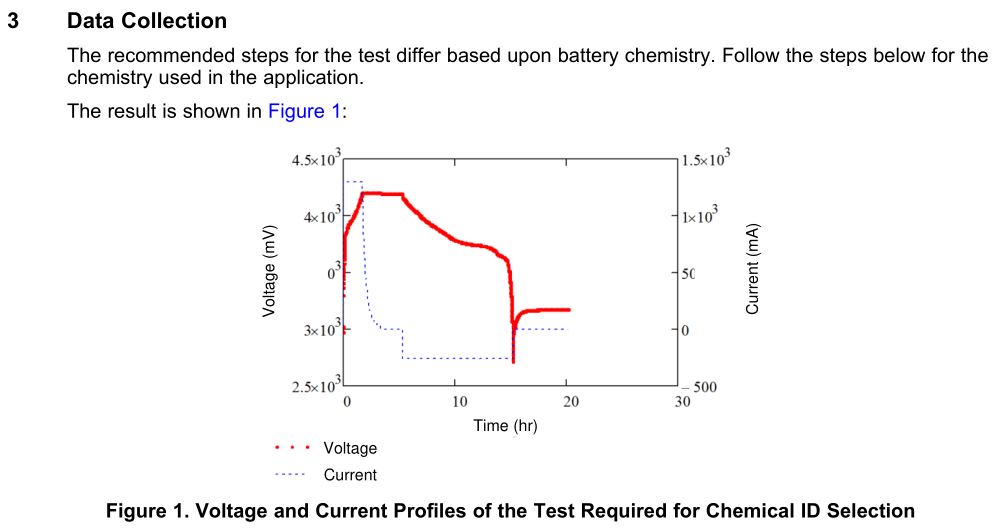

### 2、设计单体电芯获取化学ID的充放电工步 ###

（1）恒流恒压充电：0.5C充电，恒压压为电芯满电电压（例如4.2V），截止电流为0.01C；

（2）静置3小时；

（3）恒流放电：0.2C放，截止电压为电芯的空电电压（例如平台电压为3.0V）；

（4）静置6小时；

（5）以上步骤循环2次，数据的采集间隔为10s；

注意：通过实验验证，同种型号的的电芯，充放电电流不同、静置的时间不同都会造成获取到的ID不同！所以在做实验时尽量用多个同种型号的电芯一起做，设置工步的充放电电流不同、静置的时间不同。然后比较得出出现频率较高，且都靠前（误差较小）的ID。

类似如下：

![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3p3Yl81NzgyMDkxNjA_size_16_color_FFFFFF_t_70 7][]

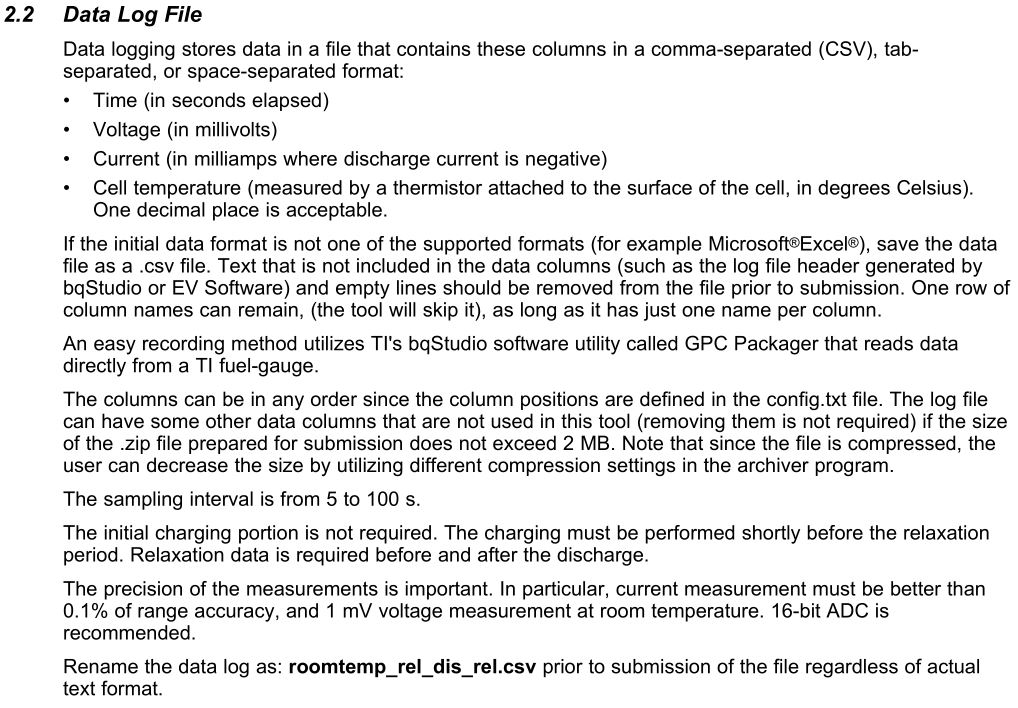

### 3、整理充放电数据 ###

（1）截取中间一次充放电循环的数据；

（2）去除除时间、电压、电流、温度以外的数据（可以包含其他数据项，例如容量等。考虑到获取ID上传的数据压缩包不能超过2M，所以删除了一些不用的数据。如果压缩包的大小没有超过2M，其他的数据项可以不删除）；

（3）通过实验验证，上传的数据中可以不包含充电部分的的数据（有无此部分的数据，获取到的ID时一样），上传的数据可以从充电后静置开始；

### 4、制作上传的数据文件 ###

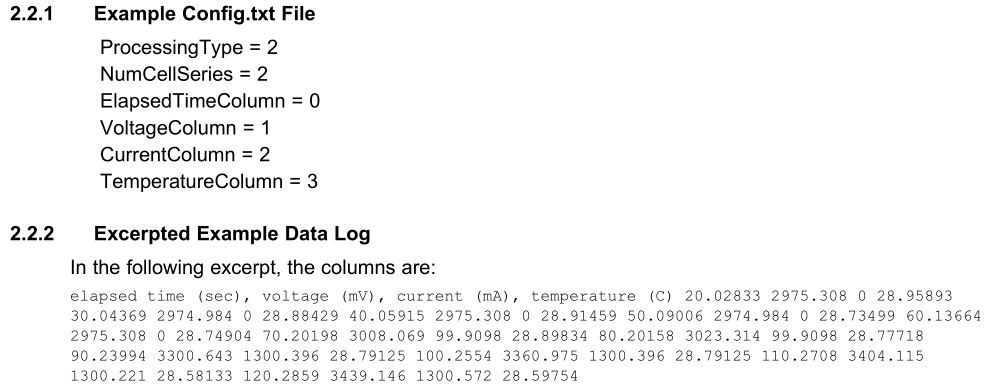

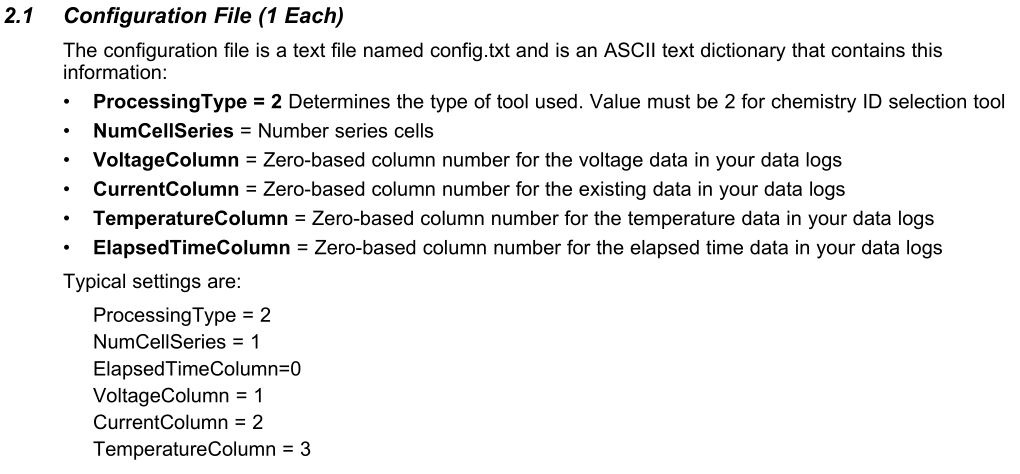

（1）Config.txt文件，文件的内容如下：

ProcessingType = 2
          NumCellSeries = 1
          ElapsedTimeColumn=0
          VoltageColumn = 1
          CurrentColumn = 2
          TemperatureColumn = 3

ProcessingType：表示获取数据的工具类型，这里选取2；NumCellSeries：实验电池的串数；ElapsedTimeColumn：采样时间处在数据表中的第几列；VoltageColumn：电压数据处在数据表中的第几列；CurrentColumn：电流数据处在数据表中的第几列；TemperatureColumn：温度数据处在数据表中的第几列。

（2）roomtemp\_rel\_dis\_rel.txt文件

1）、按照Config.txt文件中的内容，调整第3步中得到的excel表；

2）、新建一个txt文件，把上一步的excel中的数据复制到txt文件中；

3）、把txt文件的文件名改为roomtemp\_rel\_dis\_rel；

4）、把roomtemp\_rel\_dis\_rel文件的后缀改为“csv”；

** 注意：第2）、3）步很重要，不能直接把excel的后缀改为"csv"，否则上传后会报文件格式错误。**

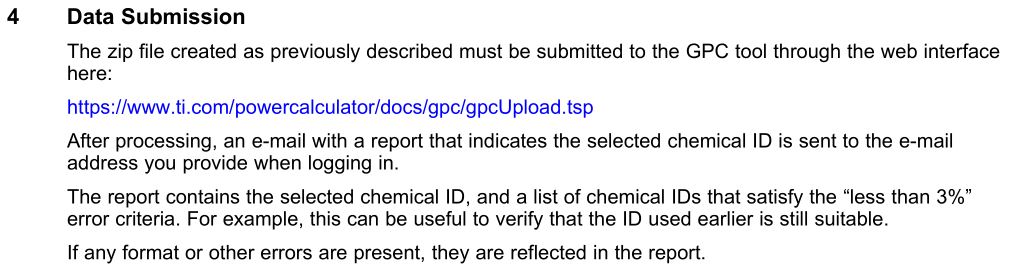

### **5、上传数据** ###

**   ** （1）把文件Config.txt和文件roomtemp\_rel\_dis\_rel.csv放到一个压缩包中；

（2）到网址：[https://www.ti.com/powercalculator/docs/gpc/gpcUpload.tsp][https_www.ti.com_powercalculator_docs_gpc_gpcUpload.tsp]   上传压缩包；

**     结果通过邮件发送到TI账号留的邮址。**

在网上发现有一个不错的博客，解答了电量计的一些常见问题：[《TI单节电量计基本介绍及常见问题解答》][TI]
