灰度变换函数

傷城~ 2022-04-18 00:18 369阅读 0赞

imadjust

  • g=imadjust( f， [low_in high_in] ，[low_out，high_out]，gamma)
  • 功能：将输入图像 f 中灰度值 映射为图像 g中新值
  • 参数说明：

  1. [low_in high_in] ，[low_out，high_out] 默认[0 1]

    • 将[low_in high_in] 之间的值映射到[low_out，high_out]
    • low_in以下和high_in以上将截去，统一映射成low_out和high_out
    • 所有值在0-1之间，输入图像可以uint8、uint16等，（如uint8在进行处理的时候乘以255即可）

  2. gamma默认：1
    在这里插入图片描述

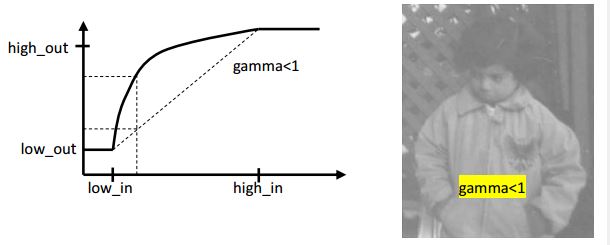

    当gamma<1，映射曲线如图，将低灰度 映射到 高灰度，呈现效果就是图片变白 ![在这里插入图片描述][20181105222728568.jpg] 当gamma=1，映射曲线如图，图像是线性，呈现效果就是图片没变（等值映射，否则有变化，得到灰度值扩大或者缩小） ![在这里插入图片描述][20181105222755639.jpg] 当gamma>1，映射曲线如图，将高灰度 映射到 低灰度，呈现效果就是图片变黑

  • 代码实例：

    I = imread(‘pout.tif’);
    imshow(I);

    figure
    A=imadjust(I,[0 1],[1 0],1); %负片，可以用A=imcomplement(I) 函数得到，强调一大片黑色区域中的白色细节的时候很有效
    imshow(G);

    figure
    B=imadjust(I,[0.3 0.8],[0 1],1); %将0.3到0.8之间扩展到0-1，强调感兴趣的灰度区域
    imshow(B);

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

stretchlim

  • Low_High=stretchlim( f ，tol )
  1. f是输入图像，tol 可以是二维行向量，如：[0.1 0.9] ，返回Low_High也是两个元素的向量，tol是一个百分比，它的意思：图像所有像素底部10%的那个位置像素 到 高部分90%的那个位置像素，这两个位置分别对应输出Low High。
  2. 如果tol是一个数，则等价于[tol 1-tol]
  3. 忽略tol ：[0.01 0.99]
  4. tol是0：返回Low：min(f) High：max(f) 相当于整个图像的像素范围

  • 得到负片代码实例

    I = imread(‘pout.tif’);

    figure(1)
    J=imadjust(I,[0 1],[1 0]); %从0-1之间，但有可能图像范围没有那么广，或者只有很少的椒盐噪声，那么0和1周围的像素点属于无效映射
    imshow(J)

    figure(2)
    G=imadjust(I,stretchlim(I),[1 0]);% 利用stretchlim得到I图像的范围，得到负片的对比于上一种方法
    imshow(G)

figure1
在这里插入图片描述
figure2
在这里插入图片描述
