[嵌入式开发模块]用于单线程的W5500控制驱动模块

左手的ㄟ右手 2022-05-14 11:25 480阅读 0赞

# 前言 #

[上一篇][Link 1]中介绍了W5500的官方库中常用的函数的使用。通过这些函数，我们已经可以构建一个正常的TCP/IP应用了。但是上一篇中是一个个函数的讲，虽然是按照使用顺序，难免还是有些混乱。这一篇中，我直接给出了完整的程序框架和自己写的驱动模块，算是把上一篇中讲的整个给串了遍。

另：
1. 这个模块使用的全是非阻塞调用，而且只用到了TCP和UDP，所以实际上官方库的代码中有很多都是可以裁剪掉的。我已经尝试过了裁剪并且可以正常运行，所以你会看到里头有两行include是”XXXX\_lite.h”，但是已经注释掉而改成官方原版的库，毕竟目标肯定要完全兼容官方库的嘛。
2. 模块只负责主要逻辑，不负责注册spi驱动函数等给官方库，需要用户自己注册。
3. 官方库真要拿来做产品其实还有很多问题，主要是里头有很多无限循环等待，万一通讯出了一点问题可能程序就永远卡死了。所以实际还要对官方库进行修改，不能有无限循环。

# 模块代码 #

## W5500Ctr.h ##

/*
    *******************************************************************************************
    *
    *
    *                           W5500 CONTROLLER FOR SINGLE THREAD
    *                                  W5500控制器(单线程)
    *
    * File : W5500Ctr.h
    * By   : Lin Shijun(http://blog.csdn.net/lin_strong)
    * Date:  2018/09/05
    * version: V1.1
    * History: 2018/06/01   the prototype of W5500Ctr
    *          2018/09/05   V1.1  so many modifications.
    * NOTE(s):  This module is intended to provide a framework to use W5500 on a single thread
    *           with offical standard io library, which means all interact with W5500 should be
    *           processed in on thread.
    code example

    #include <stdio.h>
    #include "SPI.h"
    #include "W5500Ctr.h"
    ......

    // for print debug message of this module.
    void prinf(const char *str){
      printf(str);
    }
    // implement delay function for module
    void Delayms(unsigned int n){
      ...
    }
    // implement callback function for io library
    uint8_t spi_readbyte(void)      {...}
    void    spi_writebyte(uint8_t wb) {...}
    void    spi_readburst(uint8_t* pBuf, uint16_t len)  {...}
    void spi_writeburst(uint8_t* pBuf, uint16_t len) {...}
    void cs_select(void)   {...}
    void cs_deselect(void) {...}
    // callback function of this module when TCP connected
    void onTCPConnected(uint8_t sn){
      ...
    }
    // callback function of this module when TCP/UDP get any data
    void onGetData(uint8_t sn){
      static uint8_t databuf[DATABUF_SIZE];
      uint8_t last_ip[4];
      uint16_t last_port;
      int32_t len;
      if(sn == TCPS_SOCKETNUM || sn == TCPC_SOCKETNUM){
        // receive and process all the received data
        while((len = recv(sn,databuf,DATABUF_SIZE)) > 0){
          ...
          //send(sn,databuf,(uint16_t)len);         // if send back
        }
      }
      if(sn == UDP_SOCKETNUM){
        // receive and process all the received data
        while((len = recvfrom(sn,databuf,DATABUF_SIZE,last_ip,&last_port)) > 0){
          ...
          //sendto(sn,databuf,(uint16_t)len,last_ip,last_port);  // if send back
        }
      }
    }

    void main(void){
      // init flag for W5500
      unsigned char needInit;
      // call init functions
      ...

      // register functions to the io library
      reg_wizchip_spi_cbfunc(spi_readbyte,spi_writebyte);
      reg_wizchip_spiburst_cbfunc(spi_readburst,spi_writeburst);
      reg_wizchip_cs_cbfunc(cs_select,cs_deselect);
      // register functions to this module
      onConnected  = onTCPConnected;
      onDataReceived = onGetData;

      // init at first time
      needInit = TRUE;
      while(1){
        if(needInit){
          while(!W5500_Init(NULL,NULL));  // init the W5500 by default configuration
          needInit = FALSE;
          // Delayms(3000);
        }
          // drive TCP Server socket
        if(Socket_Tick_TCPS(TCPS_SOCKETNUM,TCPS_LPORT) == SOCKETSTATE_UNKNOWN ||
        // drive UDP socket
           Socket_Tick_UDP(UDP_SOCKETNUM,UDP_LPORT)  == SOCKETSTATE_UNKNOWN ||
        // drive TCP Client socket
           Socket_Tick_TCPC(TCPC_SOCKETNUM,TCPC_LPORT,TCPC_RIP,TCPC_RPORT) == SOCKETSTATE_UNKNOWN){
          // if any error, try to initial W5500 again.
          needInit = TRUE;
        }else{
          // some other process if need.
        }
      }
    }

    *********************************************************************************************
    */

    #ifndef   W5500CTR_LITE_H
    #define   W5500CTR_LITE_H

    #ifdef SOCKET_GLOBAL
    #define SOCKET_EXT
    #else
    #define SOCKET_EXT extern
    #endif
    /*
    ********************************************************************************************
    *                                   MISCELLANEOUS
    ********************************************************************************************
    */

    #ifndef  FALSE
    #define  FALSE    0
    #endif

    #ifndef  TRUE
    #define  TRUE     1
    #endif


    /*
    *******************************************************************************************
    *                                DEBUG CONFIGURATION 调试配置
    *******************************************************************************************
    */

    //#define NDEBUG                // comment it when is debugging
    // user should give the interface to print error message
    // prototype: void errmsg_print(char* msg);
    extern void prinf(const char *str);

    #ifdef NDEBUG
      #define errmsg_print(msg)
      #define m_assert(cond,errMsg)
    #else
      #define errmsg_print(msg)   prinf(msg)
      #define m_assert(cond,errMsg) \
      if(!(cond)){  errmsg_print(errMsg); while(1);};
    #endif

    /*
    *******************************************************************************************
    *                                    INCLUDES
    *******************************************************************************************
    */

    //#include "wizchip_conf_lite.h"
    //#include "socket_lite.h"
    #include "wizchip_conf.h"
    #include "socket.h"

    /*
    *******************************************************************************************
    *                               CONFIGURATION 配置
    *******************************************************************************************
    */
    // Network default configuration
    #define NETCFG_DEFAULT_STATIC_IP_EN      TRUE    // TRUE: 使用静态IP，否则使用动态分配的IP

    #define NETCFG_DEFAULT_LOCAL_IP     192,168,2,135// 本地IP地址,只在NETCFG_STATIC_IP_EN为TRUE时有用
                                             // 格式: XXX,XXX,XXX,XXX
    #define NETCFG_DEFAULT_SUBNET_MASK  255,255,255,0// 子网掩码,只在NETCFG_STATIC_IP_EN为TRUE时有用
                                             // 格式: XXX,XXX,XXX,XXX
    #define NETCFG_DEFAULT_GATEWAY      192,168,2,1  // 网关地址,只在NETCFG_STATIC_IP_EN为TRUE时有用
                                             // 格式: XXX,XXX,XXX,XXX
    #define NETCFG_DEFAULT_DNS_IP       0,0,0,0      // DNS服务器地址,只在NETCFG_STATIC_IP_EN为FALSE时有用
                                             // 格式: XXX,XXX,XXX,XXX

    #define NETCFG_DEFAULT_LOCAL_MAC    0x0c,0x29,0xab,0x7c,0x00,0x32  // 本地MAC地址，必填

    #define NETCFG_DEFAULT_RETRY_CNT    8           // 超时重传次数(默认8)

    #define NETCFG_DEFAULT_RETRY_TIME   2000        // 重试时间(单位：100us，默认2000即200ms)

    /*
    *******************************************************************************************
    *                                    CONSTANT
    *******************************************************************************************
    */

    #define SOCKETSTATE_UNKNOWN        0      // if unknown or illegal state found, it's suggested
                                              // that reset the W5500
                                              // 发现未知或非法状态，建议重置W5500
    #define SOCKETSTATE_CLOSED         1      // if socket closed. The driver func is trying to init
                                              // the socket to the attempted protocol.
                                              // socket关闭状态。驱动函数正试图初始化socket端口为
                                              // 对应协议
    #define SOCKETSTATE_NORMAL         2      // if socket is in normal state.
                                              // 一切正常
    #define SOCKETSTATE_LINKED         3      // if tcp socket has connected with remote port.
                                              // tcp链接已建立
    /*
    *******************************************************************************************
    *                                    EVENTS
    *******************************************************************************************
    */

    typedef void (* SOCKET_EVENT)(uint8_t sn);

    // 有端口收到数据时触发,用户需要自己到对应端口取数据进行处理,sn为触发这个事件的端口号
    SOCKET_EXT SOCKET_EVENT onDataReceived;
    // 当socket建立连接时触发,建议如果没有东西发的话也立刻随便发个字符回去，这样才能触发自动心跳检测
    // sn为触发这个事件的端口号
    SOCKET_EXT SOCKET_EVENT onConnected;

    /*
    *******************************************************************************************
    *                            FUNCTION PROTOTYPES  函数原型
    *******************************************************************************************
    */

    // 延迟函数，要求用户在某处实现，n为要延迟多少ms
    extern void Delayms(unsigned int n);
    // 初始化W5500为指定网络配置
    // 返回 TRUE表示成功，FALSE表示失败，在这个成功之后其他操作才有效
    // arguments :  pNetInfo    指定网络地址配置,NULL使用默认配置
    //              pNetTo      指定网络重传配置
    // return    :  TRUE   if success
    //              FALSE  if fail
    uint8_t W5500_Init(wiz_NetInfo const* pNetInfo,wiz_NetTimeout const *pNetTo);
    // 获取默认网络参数
    // arguments :  pNetInfo    返回默认网络地址配置，NULL则不返回
    //              pNetTo      返回默认网络重传配置, NULL则不返回
    // return    :  void
    void getDefaultNetCfg(wiz_NetInfo* pNetInfo,wiz_NetTimeout* pNetTo);
    // TCP服务器驱动函数,需要不时调用这个函数以驱动套接字正常运作
    // arguments :  sn       驱动的套接字号
    //              lPort    绑定的本地端口
    // return    :  SOCKETSTATE_UNKNOWN           未知状态，建议重置W5500
    //              SOCKETSTATE_CLOSED            socket关闭，重新打开失败
    //              SOCKETSTATE_NORMAL            一切正常
    //              SOCKETSTATE_LINKED            TCP链接已建立
    unsigned char Socket_Tick_TCPS(uint8_t sn,uint16_t lPort);
    // TCP客户端驱动函数,需要不时调用这个函数以驱动套接字正常运作
    // arguments :  sn       驱动的套接字号
    //              lPort    绑定的本地端口
    //              dIP      要连接的目标IP
    //              dPort    要连接的目标端口
    // return    :  SOCKETSTATE_UNKNOWN           未知状态，建议重置W5500
    //              SOCKETSTATE_CLOSED            socket关闭，重新打开失败
    //              SOCKETSTATE_NORMAL            一切正常
    //              SOCKETSTATE_LINKED            TCP链接已建立
    unsigned char Socket_Tick_TCPC(uint8_t sn,uint16_t lPort,uint8_t dIP[4],uint16_t dPort);
    // UDP驱动函数,需要不时调用这个函数以驱动套接字正常运作
    // arguments :  sn       驱动的套接字号
    //              lPort    绑定的本地端口
    // return    :  SOCKETSTATE_UNKNOWN           未知状态，建议重置W5500
    //              SOCKETSTATE_CLOSED            socket关闭，重新打开失败
    //              SOCKETSTATE_NORMAL            UDP端口已打开
    unsigned char Socket_Tick_UDP(uint8_t sn,uint16_t lPort);

    #endif

## W5500Ctr.c ##

/*
    *******************************************************************************************
    *
    *
    *                           W5500 CONTROLLER FOR SINGLE THREAD
    *                                  W5500控制器(单线程)
    *
    * File : W5500Ctr.c
    * By   : Lin Shijun(http://blog.csdn.net/lin_strong)
    * Date:  2018/09/05
    * version: V1.1
    * History:
    *
    * NOTE(s):
    *********************************************************************************************
    */
    #define SOCKET_GLOBAL
    #include "W5500Ctr.h"
    #undef SOCKET_GLOBAL
    #include <stddef.h>
    #include <stdio.h>

    /*
    *******************************************************************************************
    *                                    LOCAL VARIABLE
    *******************************************************************************************
    */
    // 默认网络参数
    static const wiz_NetInfo _dfNetInfo = {
      {NETCFG_DEFAULT_LOCAL_MAC},   // MAC
      {NETCFG_DEFAULT_LOCAL_IP},           // IP address
      {NETCFG_DEFAULT_SUBNET_MASK},           // Subnet Mask
      {NETCFG_DEFAULT_GATEWAY},           // GateWay IP Address
      {NETCFG_DEFAULT_DNS_IP},             // DNS server IP Address
    #if(NETCFG_DEFAULT_STATIC_IP_EN == TRUE)
       NETINFO_STATIC           // net type
    #else
       NETINFO_DHCP
    #endif
    };
    static const wiz_NetTimeout _dfNetTo={
      NETCFG_DEFAULT_RETRY_CNT,
      NETCFG_DEFAULT_RETRY_TIME
    };
    /*
    *******************************************************************************************
    *                               LOCAL FUNCTION DECLARE
    *******************************************************************************************
    */

    static void _ISRHander(uint8_t sn);

    /*
    *********************************************************************************************************
    *                                  initialize the W5500 chip
    *
    * Description :  initialize/reset the W5500 chip by given configuration.
    *
    * Arguments   :  pNetInfo   pointer to the net address configuration, if NULL, use default.
    *                pNetTo     pointer to the net timeout configuration, if NULL, use default.
    *
    * Return      :  TRUE    if success.
    *                FALSE   if fail(configure fail).
    * Note(s)     :
    *********************************************************************************************************
    */
    uint8_t W5500_Init(wiz_NetInfo const* pNetInfo,wiz_NetTimeout const *pNetTo){
      uint8_t ip_c[4];
      wiz_NetInfo conf;
      // 软重启
      // wizchip_sw_reset();
      setMR(MR_RST);    // 对上面函数的简化
      // 延迟10ms
      Delayms(10);
      if(pNetInfo == NULL)
        pNetInfo = &_dfNetInfo;
      // 设置网络参数
      wizchip_setnetinfo((wiz_NetInfo *)pNetInfo);
      // 回读确认设置成功
      wizchip_getnetinfo(&conf);
    #ifndef NDEBUG
    {
      static char buf[400];
      prinf("=== W5500 NET CONF ===\r\n");
      (void)sprintf(buf,"MAC: %02X:%02X:%02X:%02X:%02X:%02X\r\n"
                      "MASK:%3u.%3u.%3u.%3u\r\n"
                      "GATE:%3u.%3u.%3u.%3u\r\n"
                      "LIP :%3u.%3u.%3u.%3u\r\n"
                      "地址类型 :静态IP\r\n",
                    conf.mac[0],conf.mac[1],conf.mac[2],conf.mac[3],conf.mac[4],conf.mac[5],
                    conf.sn[0],conf.sn[1],conf.sn[2],conf.sn[3],
                    conf.gw[0],conf.gw[1],conf.gw[2],conf.gw[3],
                    conf.ip[0],conf.ip[1],conf.ip[2],conf.ip[3]);
      prinf(buf);
    }
    #endif
      if(memcmp(&conf,pNetInfo,sizeof(wiz_NetInfo)) != 0)
        return FALSE;
        // 配置超时
        if(pNetTo == NULL)
          pNetTo = &_dfNetTo;
        if(pNetTo->retry_cnt != 8 || pNetTo->time_100us != 2000)
      wizchip_settimeout((wiz_NetTimeout *)pNetTo);
      return TRUE;
      //设置发送缓冲区和接收缓冲区的大小的方法，默认全部为2K，分别加起来不能超32K，仅供参考
      //uint8_t rxsize[8] = {2,2,2,2,2,2,2,2};
      //uint8_t txsize[8] = {2,2,2,2,2,2,2,2};
      //wizchip_init_size(txsize,rxsize);
    }
    /*
    *********************************************************************************************************
    *                                  get default network configuration
    *
    * Description :  get default network configuration.
    *
    * Arguments   :  pNetInfo  pointer to the space to hold default NetInfo;
    *                pNetTo    pointer to the space to hold default NetTimeout
    *
    * Return      :
    * Note(s)     :
    *********************************************************************************************************
    */
    void getDefaultNetCfg(wiz_NetInfo* pNetInfo,wiz_NetTimeout* pNetTo){
      if(pNetInfo != NULL)
        (void)memcpy((void *)pNetInfo,(void *)&_dfNetInfo,sizeof(wiz_NetInfo));
      if(pNetTo != NULL)
        (void)memcpy((void *)pNetTo,(void *)&_dfNetTo,sizeof(wiz_NetTimeout));
      return;
    }
    /*
    *********************************************************************************************************
    *                                  tick for tcp server socket
    *
    * Description :  drive the tcp server socket.
    *
    * Arguments   :  sn      Socket number
    *                lPort   Port number to be bined locally.
    *
    * Return      :  SOCKETSTATE_UNKNOWN           if unknown state
    *                SOCKETSTATE_CLOSED            if socket closed and fail opening.
    *                SOCKETSTATE_NORMAL            if every thing is OK.
    *                SOCKETSTATE_LINKED            if linked.
    * Note(s)     :  if return SOCKETSTATE_UNKNOWN, it's recommended to reset the W5500.
    *********************************************************************************************************
    */
    char errStr1[] = "打开socket 时出现问题\r\n";
    char errStr2[] = "socket 开始监听\r\n";
    unsigned char Socket_Tick_TCPS(uint8_t sn,uint16_t lPort){
      register uint8_t ret = SOCKETSTATE_UNKNOWN;
      switch(getSn_SR(sn)){         // 获取socket的状态
        case SOCK_CLOSE_WAIT:       // Socket处于等待关闭状态
          disconnect(sn);
          // 故意不break; 与其他状态整合
        case SOCK_CLOSED:           // 重新Open套接字
            if(socket(sn,Sn_MR_TCP,lPort,SF_TCP_NODELAY | SF_IO_NONBLOCK) != sn){
              ret = SOCKETSTATE_CLOSED;
    #ifndef NDEBUG
              errStr1[10] = '0' + sn;
              errmsg_print(errStr1);
    #endif
              break;
            }
          // 故意不break; 与其他状态整合
        case SOCK_INIT:             // Socket处于初始化完成(打开)状态
          setSn_KPALVTR(sn,2);    // 设置心跳包自动发送间隔
          (void)listen(sn);             // 监听刚刚打开的本地端口，等待客户端连接
          ret = SOCKETSTATE_NORMAL;
    #ifndef NDEBUG
          errStr2[6] = '0' + sn;
          errmsg_print(errStr2);
    #endif
        break;
        case SOCK_ESTABLISHED:
          ret = SOCKETSTATE_LINKED;
        break;
        case SOCK_LISTEN:
        case SOCK_SYNRECV:
        // disconnect-process
        case SOCK_TIME_WAIT:
        case SOCK_CLOSING:
        case SOCK_LAST_ACK:
        case SOCK_FIN_WAIT:
          ret = SOCKETSTATE_NORMAL;
        break;
        // 意外的状态返回异常,这种情况一般是通讯上有问题或者W5500没配置成功
        //default:
        //return SOCKETSTATE_UNKNOWN; // */(初始化值)
      }
      _ISRHander(sn);
      return ret;
    }
    /*
    *********************************************************************************************************
    *                                  tick for tcp client socket
    *
    * Description :  drive the tcp client socket.
    *
    * Arguments   :  sn      Socket number
    *                lPort   Port number to be bined locally.
    *                dIP     the destination ip to connect
    *                dPort   the destination port to connect
    *
    * Return      :  SOCKETSTATE_UNKNOWN           if unknown state
    *                SOCKETSTATE_CLOSED            if socket closed and fail opening.
    *                SOCKETSTATE_NORMAL            if every thing is OK.
    *                SOCKETSTATE_LINKED            if linked.
    * Note(s)     :  if return SOCKETSTATE_UNKNOWN, it's recommended to reset the W5500.
    *********************************************************************************************************
    */
    char errStr4[] = "socket 发起连接\r\n";
    unsigned char Socket_Tick_TCPC(uint8_t sn,uint16_t lPort,uint8_t dIP[4],uint16_t dPort){
      register uint8_t ret = SOCKETSTATE_UNKNOWN;
      switch(getSn_SR(sn)){         // 获取socket的状态
        case SOCK_CLOSE_WAIT:       // Socket处于等待关闭状态
          disconnect(sn);
          // 故意不break; 与其他状态整合
        case SOCK_CLOSED:           // 重新Open套接字
            if(socket(sn,Sn_MR_TCP,lPort,SF_TCP_NODELAY | SF_IO_NONBLOCK) != sn){
              ret = SOCKETSTATE_CLOSED;
    #ifndef NDEBUG
              errStr1[10] = '0' + sn;
              errmsg_print(errStr1);
    #endif
              break;
            }
          // 故意不break; 与其他状态整合
        case SOCK_INIT:             // Socket处于初始化完成(打开)状态
          setSn_KPALVTR(sn,2);    // 设置心跳包自动发送间隔
          (void)connect(sn,dIP,dPort);   // 主动连接
          ret = SOCKETSTATE_NORMAL;
    #ifndef NDEBUG
          errStr4[6] = '0' + sn;
          errmsg_print(errStr4);
    #endif
        break;
        case SOCK_ESTABLISHED:
          ret = SOCKETSTATE_LINKED;
        break;
        // connect-process
        case SOCK_SYNSENT:
        // disconnect-process
        case SOCK_TIME_WAIT:
        case SOCK_CLOSING:
        case SOCK_LAST_ACK:
        case SOCK_FIN_WAIT:
          ret = SOCKETSTATE_NORMAL;
        break;
        // 意外的状态返回异常,这种情况一般是通讯上有问题或者W5500没配置成功
        //default:
        //return SOCKETSTATE_UNKNOWN; // */(初始化值)
      }
      _ISRHander(sn);
      return ret;
    }
    /*
    *********************************************************************************************************
    *                                  tick for udp server socket
    *
    * Description :  drive the udp socket.
    *
    * Arguments   :  sn      Socket number
    *                lPort   Port number to be bined locally.
    *
    * Return      :  SOCKETSTATE_UNKNOWN           if unknown state
    *                SOCKETSTATE_CLOSED            if socket closed and fail opening.
    *                SOCKETSTATE_NORMAL            if udp opend.
    * Note(s)     :  if return 1, it's recommended to reset the W5500.
    *********************************************************************************************************
    */
    char errStr3[] = "socket 打开UDP\r\n";
    unsigned char Socket_Tick_UDP(uint8_t sn,uint16_t lPort){
      register uint8_t ret = SOCKETSTATE_UNKNOWN;
      switch(getSn_SR(sn)){
        case SOCK_CLOSED:
            if(socket(sn,Sn_MR_UDP,lPort,SF_IO_NONBLOCK) != sn){
              ret = SOCKETSTATE_CLOSED;
    #ifndef NDEBUG
            errStr1[10] = '0' + sn;
            errmsg_print(errStr1);
    #endif
              break;
            };
    #ifndef NDEBUG
          errStr3[6] = '0' + sn;
            errmsg_print(errStr3);
    #endif
        case SOCK_UDP:
          ret = SOCKETSTATE_NORMAL;
        break;
        // 意外的状态返回异常
        //default:
        //return SOCKETSTATE_UNKNOWN;  (初始化值)
      }
      _ISRHander(sn);
      return ret;
    }
    /*
    *******************************************************************************************
    *                               LOCAL FUNCTION
    *******************************************************************************************
    */
    static void _ISRHander(uint8_t sn){
      uint8_t ir;
      ir = getSn_IR(sn);
      if(ir & Sn_IR_CON){
        setSn_IR(sn, Sn_IR_CON);  // Sn_IR的CON位置1，通知W5500连接已建立
        if(onConnected != NULL)
        onConnected(sn);
      }
      if(ir & Sn_IR_RECV){
        setSn_IR(sn, Sn_IR_RECV);  // Sn_IR的RECV位置1，通知接收到了数据
        if(onDataReceived != NULL)
        onDataReceived(sn);
      }
    }

## 简单解释 ##

注释已经注释的很清楚了，函数的用法也在上一篇讲的较清楚了，所以就不细说了。
先去.h文件的配置那里修改一下默认配置。然后到调试配置那里决定一下要不要输出调试信息。
如果需要输出调试信息的话还要实现下prinf函数(没看错，就是没有那个’t’)。
然后实现那个延迟函数，主要是为了裁剪下软重置过程，当然直接使用不裁剪的就可以不用延时函数了。
最后把两个事件给实现了，用于程序的一些业务逻辑。

基本照着下面的示例程序使用就没有问题了。

# 示例主程序 #

下面程序是基于MC9S12X的，如果用的其他MCU需要进行相应修改。
用到的两个驱动(SPI、SCI)已经发布在之前的文章中了。

/*
    *******************************************************************************************
    *                             example program for W5500Ctr
    *    This program demonstrate how to implement a TCP/IP application through W5500 by polling
    *  method with W5500Ctr module.
    *    You can use this demo as the start point of your application.
    *    For the purpose of demonstration, I open one tcp client socket, one tcp server socket
    *  and one udp socket; and all data received are just simply sended back. You can modify it
    *  as your need.
    *********************************************************************************************
    */

    #include <hidef.h>         /* common defines and macros */
    #include <stddef.h>
    #include <stdio.h>
    #include <string.h>
    #include "derivative.h"    /* derivative-specific definitions */
    #include "SPI.h"
    #include "SCI_def.h"
    #include "W5500Ctr.h"

    /*
    *******************************************************************************************
    *                                  CONFIGURATION 配置
    *******************************************************************************************
    */

    #define BUS_CLOCK       32000000   //总线频率
    #define OSC_CLOCK       16000000   //晶振频率

    #define HOLD        PTJ_PTJ0
    #define HOLD_dir    DDRJ_DDRJ0
    #define CS_dir      DDRS_DDRS7
    #define W5500_RST   PTJ_PTJ0     //定义W5500的RST引脚
    #define W5500_SCS   PTS_PTS7     //定义W5500的CS引脚
    #define RST_dir     DDRJ_DDRJ0
    #define W5500_SPI   SPI0         // 到SPI.h 中的SPI_USED进行设置

    #define TCPS_SOCKETNUM  0             // Socket number of tcp server
    #define TCPS_LPORT      4000          // local port of tcp server
    #define UDP_SOCKETNUM   1             // Socket number of udp server
    #define UDP_LPORT       6535          // local port of udp
    #define TCPC_SOCKETNUM  2             // Socket number of tcp client
    #define TCPC_LPORT      5555          // local port of tcp client
    #define TCPC_RIP        192,168,2,50  // remote ip of tcp client to connect
    #define TCPC_RPORT      3333          // remote port of tcp client to connect

    /*
    *******************************************************************************************
    *                              LOCAL FUNCTION DECLARATION
    *******************************************************************************************
    */

    static void PLL_Init(void);
    static void GPIO_Init(void);

    /*
    *******************************************************************************************
    *                                    DEBUG FUNCTION
    *******************************************************************************************
    */
    // W5500Ctr调试用函数，通过在W5500Ctr.h的配置中uncomment
    // #define NDEBUG
    // 以取消输出调试信息
    void prinf(const char *str){
      while(*str){
        SCI_PutChar(SCI0,*str);
        str++;
      }
    }

    /*
    *******************************************************************************************
    *                                    DELAY FUNCTION
    *******************************************************************************************
    */
    void Delayms(unsigned int n){
      unsigned int i,j;
        for(j=0;j<n;j++)
          for(i=0;i<6700;i++)
          ;
    }
    /*
    *******************************************************************************************
    *                                   FUNCTIONS FOR LIBRARY
    *******************************************************************************************
    */
    uint8_t spi_readbyte(void)      {
       return SPI_ExchangeChar(W5500_SPI,0xaa);}
    void    spi_writebyte(uint8_t wb) {SPI_ExchangeChar(W5500_SPI,wb);}
    void    spi_readburst(uint8_t* pBuf, uint16_t len)  {
      for(;len > 0;len--, pBuf++){
        *pBuf = SPI_ExchangeChar(W5500_SPI,0xaa);
      }
    }
    void spi_writeburst(uint8_t* pBuf, uint16_t len) {
      for(;len > 0;len--, pBuf++){
        SPI_ExchangeChar(W5500_SPI,*pBuf);
      }
    }
    void cs_select(void)   {W5500_SCS = 0;}
    void cs_deselect(void) {W5500_SCS = 1;}
    /*
    *******************************************************************************************
    *                                  CALL BACK FUNCTIONS FOR LIBRARY
    *******************************************************************************************
    */
    // TCP一建立链接就会触发这个事件
    void onTCPConnected(uint8_t sn){
      // 建议立刻发送点任意数据，这样才能触发W5500自动的超时检测
    #define DATABUF_SIZE  400
      static uint8_t databuf[DATABUF_SIZE];
    #ifndef NDEBUG
      uint8_t ip[4];
      uint16_t port;
      // 记录连接的地址
      getSn_DIPR(sn,ip);
      port = getSn_DPORT(sn);
      sprintf(databuf,"=== Socket %u 连接建立 ===\r\n"
                      "DIP  : %3u.%3u.%3u.%3u\r\n"
                      "DPort: %u\r\n",
                      sn,ip[0],ip[1],ip[2],ip[3], port);
      prinf(databuf);
    #endif
    }
    // 每次收到数据时触发。
    void onGetData(uint8_t sn){
    #define DATABUF_SIZE  400
      static uint8_t databuf[DATABUF_SIZE];
      uint8_t last_ip[4]; // only for UDP
      uint16_t last_port; // only for UDP
      int32_t len;
      if(sn == TCPS_SOCKETNUM || sn == TCPC_SOCKETNUM){
        while((len = recv(sn,databuf,DATABUF_SIZE)) > 0){
          prinf("收到TCP数据：");
          send(sn,databuf,(uint16_t)len);         // 回环发送
          databuf[len] = '\0';
          prinf(databuf);   // 串口打印接收到的数据
        }
      }else if(sn == UDP_SOCKETNUM){
        while((len = recvfrom(sn,databuf,DATABUF_SIZE,last_ip,&last_port)) > 0){
          prinf("收到UDP数据：");
          sendto(sn,databuf,(uint16_t)len,last_ip,last_port);  // 回环发送
          databuf[len] = '\0';
          prinf(databuf);   // 串口打印接收到的数据
        }
      }
    }
    /*
    *******************************************************************************************
    *                                     MAIN FUNCTION
    *******************************************************************************************
    */
    void main(void){
      unsigned char needInit;
      uint8_t tcp_rip[4] = {TCPC_RIP};
      GPIO_Init();
      PLL_Init();
      SCI_Init(SCI0);
      SCI_EnableTrans(SCI0);
      SCI_EnableRecv(SCI0);
      SPI_Init(SPI0);
      SPI_Enable(SPI0);

      // 注册驱动函数
      reg_wizchip_spi_cbfunc(spi_readbyte,spi_writebyte);
      reg_wizchip_spiburst_cbfunc(spi_readburst,spi_writeburst);
      reg_wizchip_cs_cbfunc(cs_select,cs_deselect);

      onConnected  = onTCPConnected;
      onDataReceived = onGetData;

      needInit = TRUE;
      while(1){
        if(needInit){
          while(!W5500_Init(NULL,NULL));  // 用默认参数初始化，初始化失败则不断重试
          needInit = FALSE;
          Delayms(3000);
        }
          // 驱动 TCP Server 端口
        if(Socket_Tick_TCPS(TCPS_SOCKETNUM,TCPS_LPORT) == SOCKETSTATE_UNKNOWN ||
        // 驱动 UDP 端口
           Socket_Tick_UDP(UDP_SOCKETNUM,UDP_LPORT)  == SOCKETSTATE_UNKNOWN ||
        // 驱动 TCP 端口
           Socket_Tick_TCPC(TCPC_SOCKETNUM,TCPC_LPORT,tcp_rip,TCPC_RPORT) == SOCKETSTATE_UNKNOWN){
          // 任一次tick发现有问题则需要重新初始化W5500
          needInit = TRUE;
        }
      }
    }
    /*
    *******************************************************************************************
    *                              LOCAL FUNCTION
    *******************************************************************************************
    */
    // 初始化锁相环
    void PLL_Init(void){
      CLKSEL &= 0x7f;     //set OSCCLK as sysclk
      PLLCTL &= 0x8F;     //DisaKble PLL circuit
      CRGINT &= 0xDF;

      #if(BUS_CLOCK == 40000000)
        SYNR = 0x44;
      #elif(BUS_CLOCK == 32000000)
        SYNR = 0x43;
      #elif(BUS_CLOCK == 24000000)
        SYNR = 0x42;
      #endif

      REFDV = 0x81;     //PLLCLK=2×OSCCLK×(SYNR+1)/(REFDV+1)＝64MHz ,fbus=32M
      PLLCTL =PLLCTL|0x70;  //Enable PLL circuit
      asm NOP;
      asm NOP;
      while(!(CRGFLG&0x08)); //PLLCLK is Locked already
      CLKSEL |= 0x80;    //set PLLCLK as sysclk
    }
    // 初始化IO口
    void GPIO_Init(void){
      HOLD_dir = 1;
      HOLD     = 1;//复位引脚拉高
      CS_dir   = 1;
    }

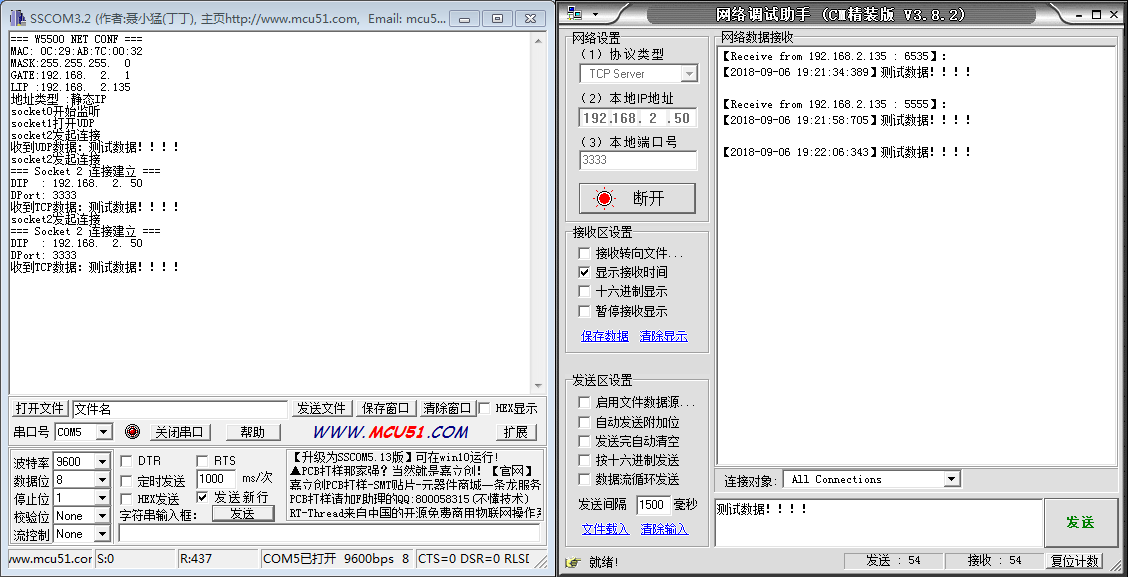

# 测试结果 #

![70][]

[Link 1]: https://blog.csdn.net/lin_strong/article/details/82222068
[70]: /images/20220514/83afa14b5fd94400a325f7e671a050af.png
