经典同步时序逻辑电路分析汇总(第二道)(同步五进制计数器)

古城微笑少年丶 2023-06-19 09:43 32阅读 0赞

watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80MjA0ODQ2Mw_size_16_color_FFFFFF_t_70

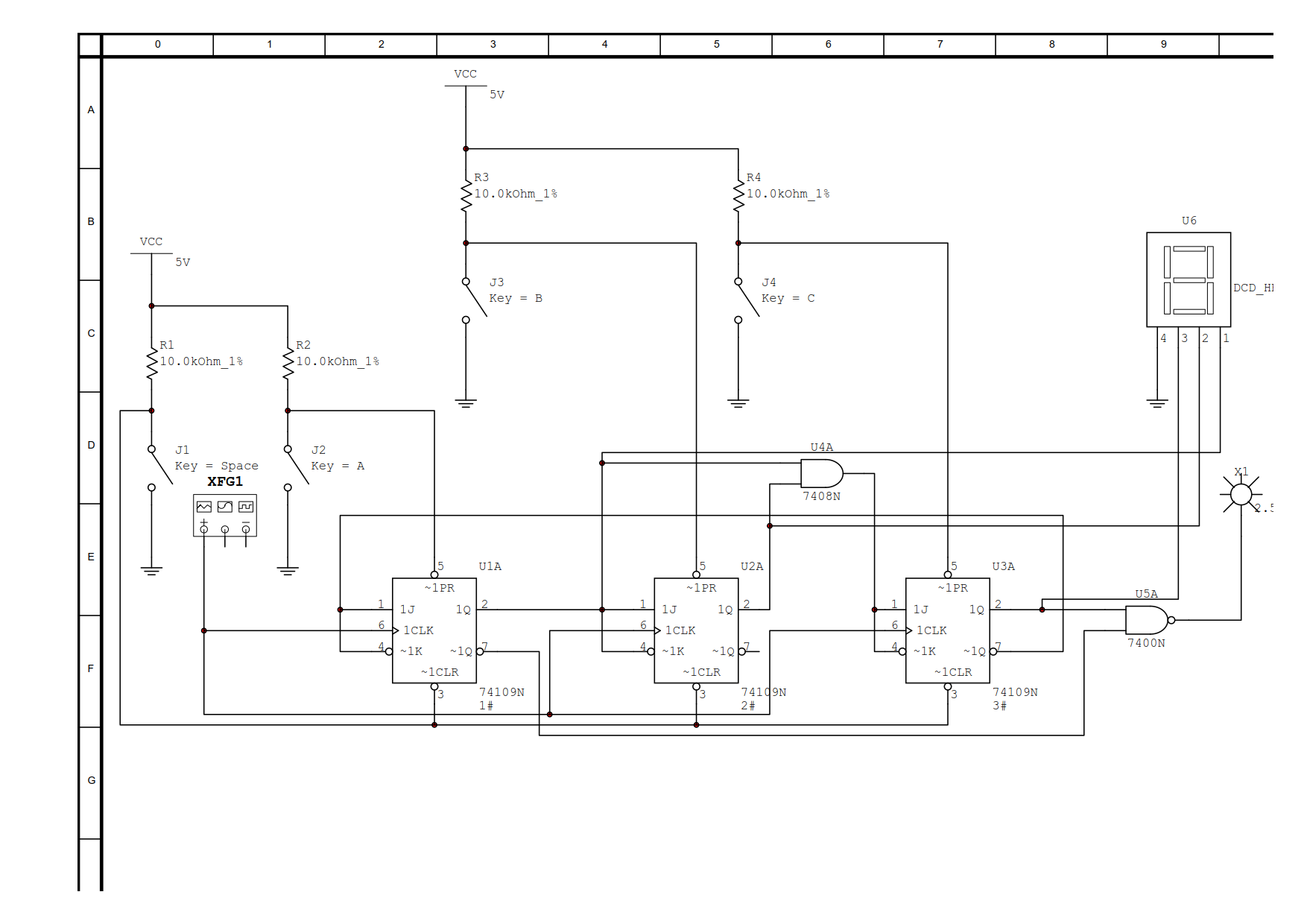

题: 分析该时序逻辑电路的逻辑功能, 写出电路的驱动方程、状态方程和输出方程, 画出电路的状态转换图, 并说明该电路是否可以自启动.

分析:

第一步, 根据电路逻辑图写出驱动方程和输出方程.


第二步, 根据驱动方程写出状态方程.

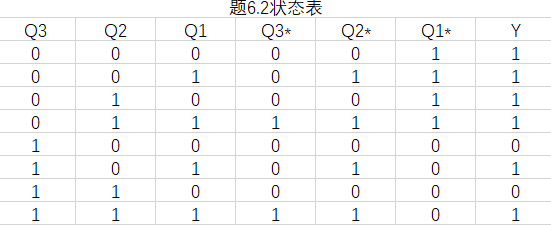

第三步, 根据状态方程绘制状态表.

watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80MjA0ODQ2Mw_size_16_color_FFFFFF_t_70 1

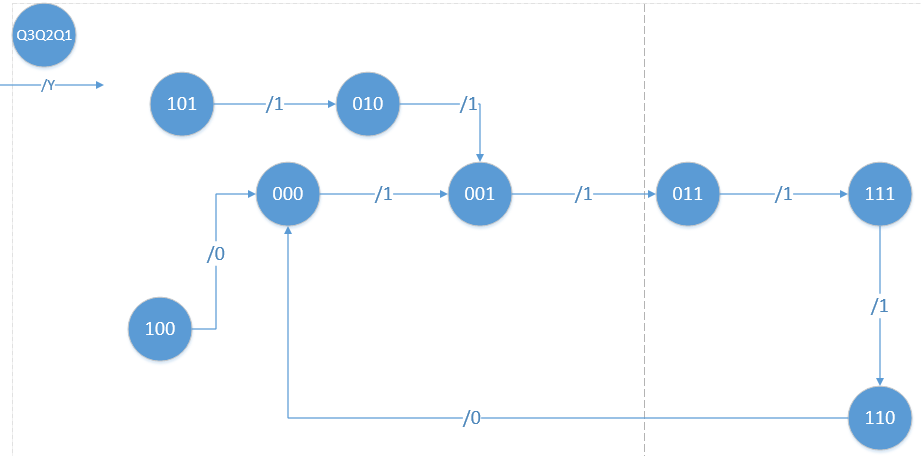

第四步, 根据状态表绘制状态图.

watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80MjA0ODQ2Mw_size_16_color_FFFFFF_t_70 2

第五步, 根据状态表分析电路的逻辑功能.

由绘制的状态表, 电路共有5个有效状态000、001、011、111、110; 当电路状态状态为110时, 输出Y=0, 其它状态的输出Y=1(提供下降沿脉冲进位). 所以, 这是一个同步五进制计数器.

电路的无效状态101、010、100都能进入有效循环中, 所以电路可自启动.
