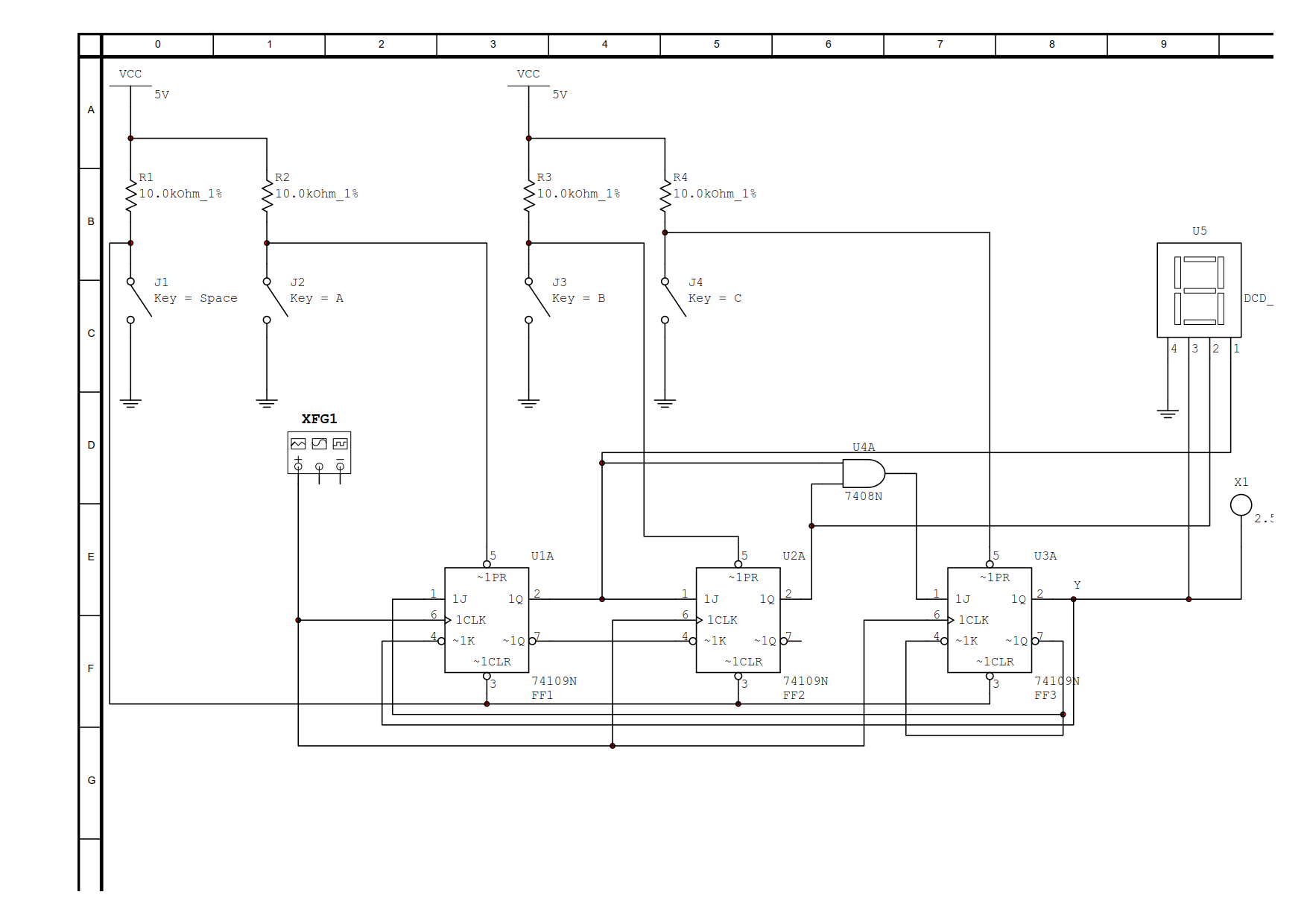

题: 分析该时序逻辑电路 的功能, 写出电路的驱动方程、状态方程和输出方程, 画出电路的状态转换图和时序图.
分析:
第一步, 根据电路逻辑图写出驱动方程和输出方程.
Y=Q3.
第二步, 根据驱动方程写出状态方程.
第三步, 根据状态方程绘制状态表.

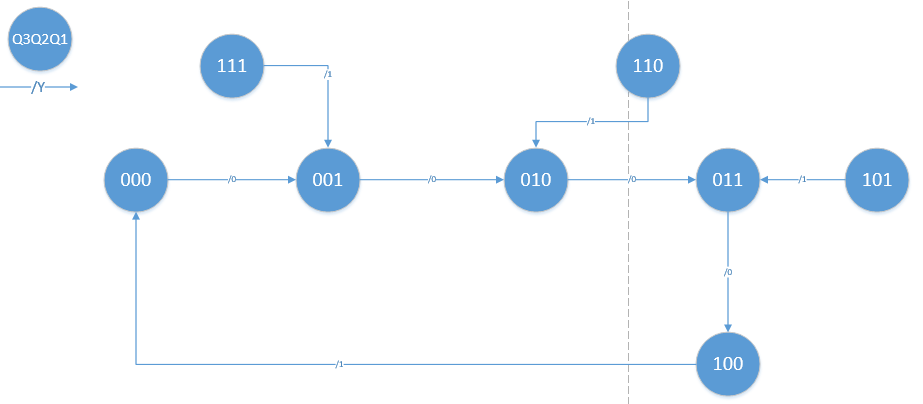

第四步, 根据状态表绘制状态图.
第五步, 根据状态图分析电路的逻辑功能.
由状态图可以看出, 电路共有5个有效状态000、001、010、011、100; 当电路状态为100时, 输出Y=1, 其它状态的输出Y=0——这是一个同步五进制加法计数器.
电路的三个无效状态111、110、101都能进入有效循环, 所以电路可自启动.
由电路的状态表可以推断出这里的JK触发器采用下降沿触发方式(在绘制时序图时要和上升沿触发方式的JK触发器的绘制方式区分开来). 从下面绘制的状态图中我们可以看出, 该同步时序
下面的电路实现了同步五进制加法计数器的功能. 在下面的分析中, 我们可以通过状态图得知, 该电路具有自启动功能——这也是设计同步时序逻辑电路的一个重要准则.
