经典同步时序逻辑电路分析汇总(第四道)(同步八进制计数器)

朴灿烈づ我的快乐病毒、 2023-06-19 09:44 148阅读 0赞

watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80MjA0ODQ2Mw_size_16_color_FFFFFF_t_70

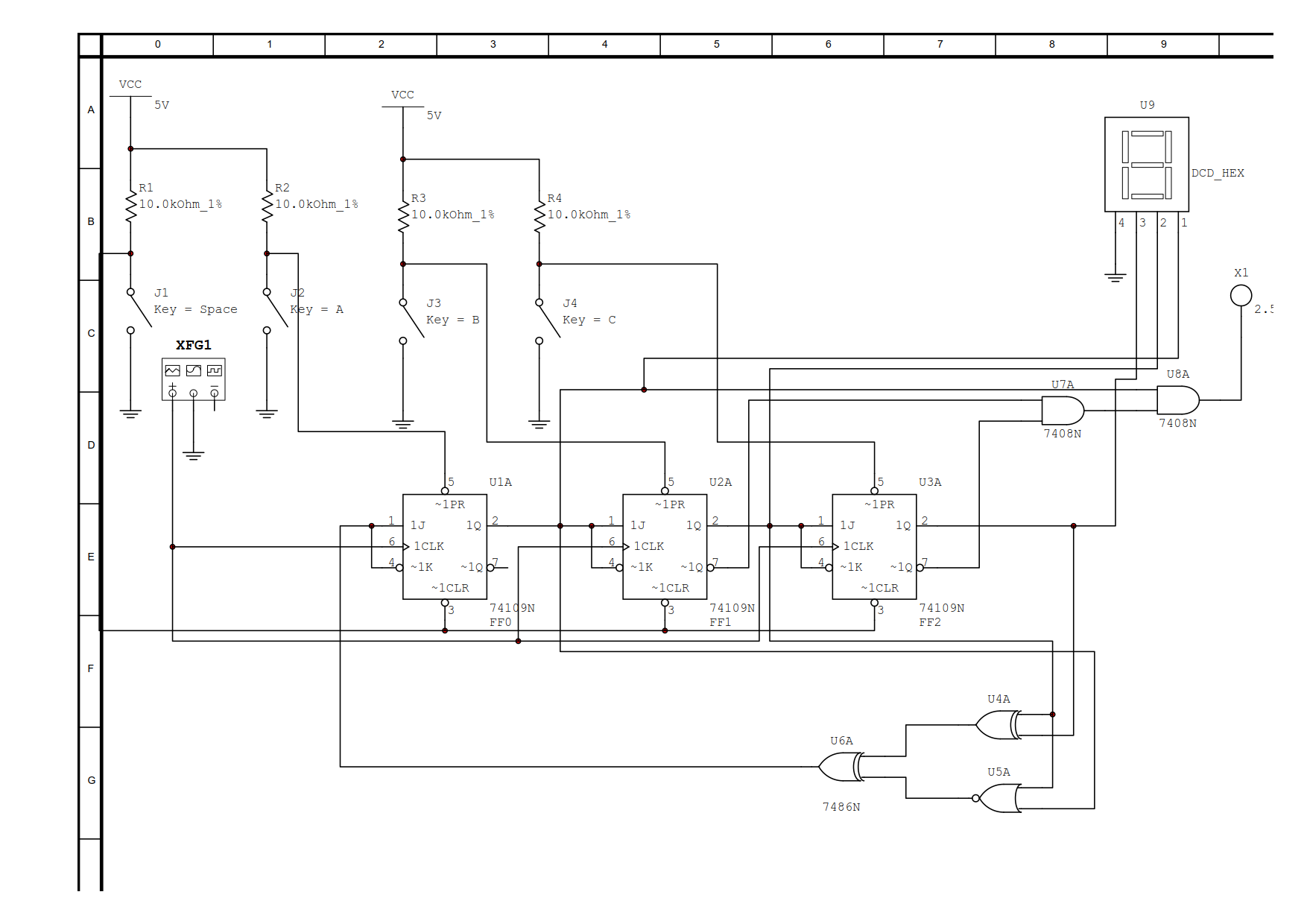

题: 分析该时序逻辑电路的功能, 写出电路的驱动方程、状态方程和输出方程, 画出电路的状态转换图和时序图.

分析:

第一步, 根据电路逻辑图写出驱动方程和输出方程.


第二步, 根据驱动方程求出状态方程.

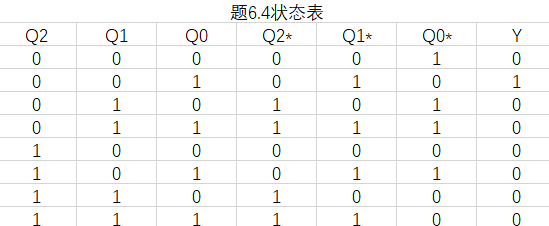

第三步, 根据状态方程绘制状态表.

watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80MjA0ODQ2Mw_size_16_color_FFFFFF_t_70 1

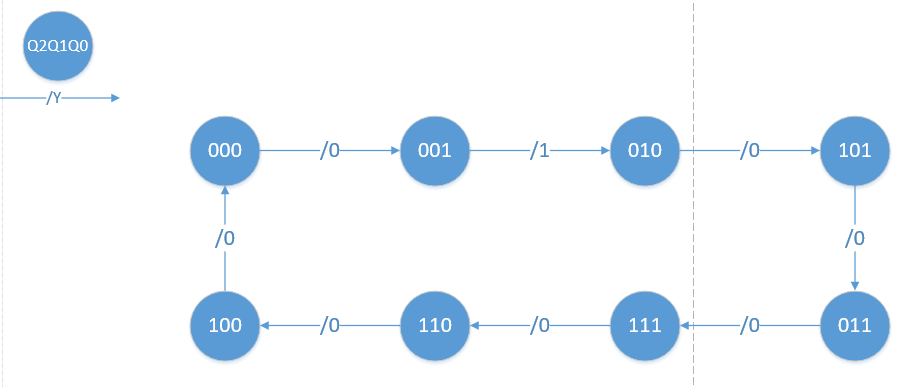

第四步, 根据状态表绘制状态图.

watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80MjA0ODQ2Mw_size_16_color_FFFFFF_t_70 2

第五步, 根据状态图分析电路的逻辑功能.

由绘制的状态图可以看出, 电路共有8个有效状态(所有状态均为有效状态)000、001、010、101、011、111、110、100; 当电路状态为001时, 输出Y=1, 其它状态的输出Y=0——这是一个同步八进制计数器.

由于电路没有无效状态, 所以不需验证自启动功能.
