Android学习随笔(8)------RecyclerView(2)

偏执的太偏执、 2022-06-06 06:42 159阅读 0赞

学习流程来自《第一行代码》(第二版)
在之前的[RecyclerView(1)][RecyclerView_1]开头给出了对RecyclerView设置的几个模块。在书中只介绍了部分，这边来扩展一下。

### GridLayoutManager ###

RecyclerView能实现的布局有很多，布局都由LayoutManager来控制，可拓展性十分高。

GridLayoutManager layoutManager = new GridLayoutManager(this, 2);

把RecyclerView的LayoutManager设置成GridLayout并传入上下文，和列数这两个参数即可。
![Exler][]
我们仍就靠随机生成TextView的值，但是每个item的排列是网格类型的。

### 增加分隔线 ###

可以明显的看出之前我们的RecyclerView是没有分隔线的。
addItemDecoration(ItemDecoration decoration) :方法就是用来设置分隔线的。
而ItemDecoration是一个抽象类，所以需要实现
1. void getItemOffsets ()
2. void onDraw ()
3. void onDrawOver ()
这三个方法。可以看出分隔线是要自己画上去的。添加Divider,主要是找到添加Divider的位置， 而Divider是在drawable文件中写好了的。 利用onDraw和onDrawOver都差不多，所以创建自己的Decoration类继承RecyclerView.ItemDecoration的时候，只要重写getItemOffsets()，还有onDraw()和onDrawOver两者其中之一就可以了.

**getItemOffsets()方法**，从字面意思就是Item要偏移， 由于我们在Item和Item之间加入了分隔线，线其实本质就是一个长方形，也是用户自定义的，既然线也有长宽高，就画横线来说，上面的Item加入了分隔线，那下面的Item就要往下平移，平移的量就是分隔线的高度。

先来比较两张图

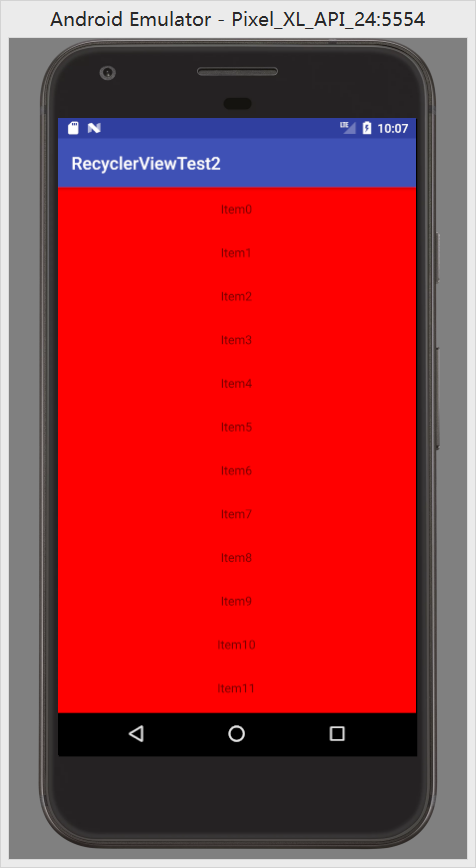

![Exler][Exler 1]

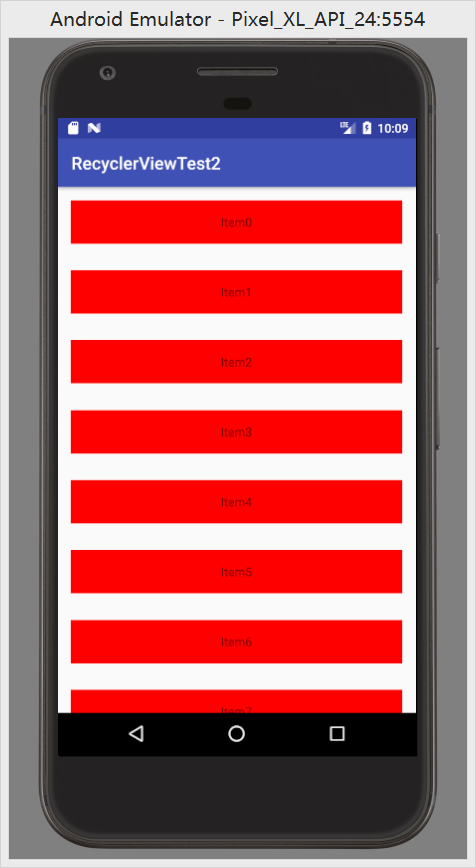

![Exler][Exler 2]
可以看到第二张图片中的每个item分隔明显(*ChildView，也就是平时用到的ListView，RecyclerView中的getChildAt(int position)这个返回的,这一部分指的是图二中红色的部分*，**白色的部分属于ChildView的布局**。)

## **一个View对应一个布局** ##

--------------------

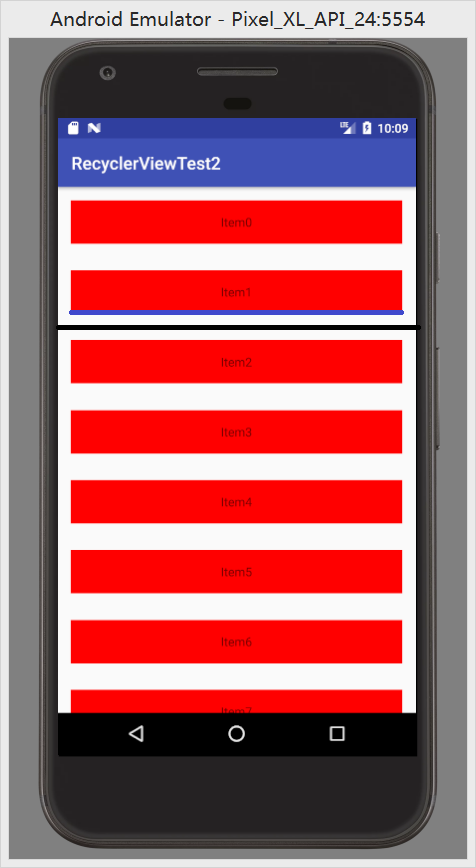

![Exler][Exler 3]

可以明显的看出我们要画的就是黑色的这一条线。这条线是加在两个布局之间的。

所以我们可以知道我们画分隔线的位置，是在每一个Item的布局之间。

--------------------

### **确定画线的具体的坐标位置** ###

分隔线的left, top, right, Bottom.
在Adapter中，我们很容易通过parent(这个parent它其实就是我们能看到的部分)获取每一个childView：
1. **left**：parent.getPaddingLeft()
2. **right**: parent. getWidth()-parent.getPaddingRight();
3. **top** : 就是红线的上面：我们通过ChildView.getBottom()来得到这个Item的底部的高度，也就是蓝线位置，蓝线和红线之间间距：就是这个Item布局文件的：layout\_marginBottom， 然后top的位置就是两者之和。
4. **bttom**: 就是top加上分隔线的高度：top+线高

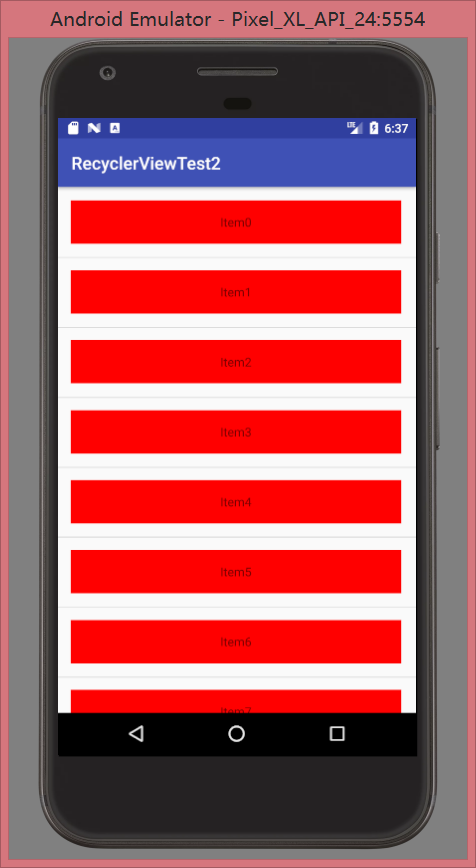

![Exler][Exler 4]
可以看到，在这张图片中两个item之间有了一条系统默认(感觉是布局空出来的背景色)的分割线。
用自定义的样式来填充分隔线。在drawable文件夹下添加一个divider.xml文件。

定义一条绿线。
在values文件下的styles.xml文件中style标签之间添加

<item name="android:listDivider">@drawable/divider</item>

把自定义的样式引用进来。

MainActivity.java :

List<String> strings = null;

        @Override
        protected void onCreate(Bundle savedInstanceState) {
            super.onCreate(savedInstanceState);
            setContentView(R.layout.activity_main);

            initStr();

            RecyclerView recyclerView = (RecyclerView) findViewById(R.id.recyclerview);
            LinearLayoutManager manager = new LinearLayoutManager(this);
            manager.setOrientation(LinearLayoutManager.VERTICAL);

            ItemAdapter adapter = new ItemAdapter(this,strings);

            recyclerView.setLayoutManager(manager);
            recyclerView.setAdapter(adapter);


            recyclerView.addItemDecoration(new MyDecoration(this, MyDecoration.VERTICAL_LIST));
                }

        public void initStr() {
            strings = new ArrayList<String>();
            for (int i = 0; i < 50; i++)
                strings.add("Item" + i);
        }

大部分代码与(1)类似 :
1. 初始化填入的数据
2. 定义一个LayoutManager，把垂直排列传进去
3. 定义item的适配器
4. 定义分隔线(告知是垂直的布局)

ItemAdapter.java

public class ItemAdapter extends RecyclerView.Adapter<ItemAdapter.ViewHolder> {

        private List<String> mList;
        private Context mContext;

        public ItemAdapter(Context context, List<String> list) {
            this.mContext = context;
            this.mList = list;
        }

        @Override
        public ViewHolder onCreateViewHolder(ViewGroup parent, int viewType) {
            View view = LayoutInflater.from(mContext).inflate(R.layout.item_layout, parent, false);
            return new ViewHolder(view);
        }

        @Override
        public void onBindViewHolder(ViewHolder holder, int position) {
            String str = mList.get(position);
            holder.textView.setText(str);
        }

        @Override
        public int getItemCount() {
            return mList.size();
        }

        class ViewHolder extends RecyclerView.ViewHolder {

            TextView textView;

            public ViewHolder(View view) {
                super(view);
                textView = (TextView) view.findViewById(R.id.list_item);
            }
        }
    }

子项适配器的代码。

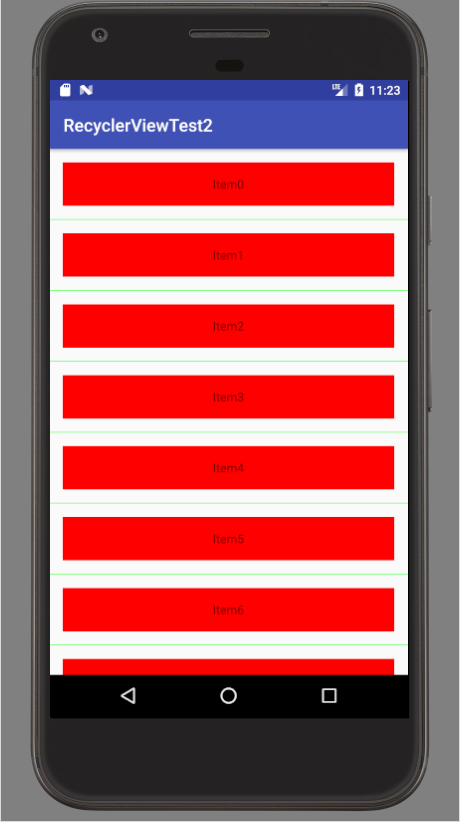

![Exler][Exler 5]
可以看到item之间有一条淡淡的绿线。
效果不是特别好，可以选择重新绘制一下divider.xml文件

![Exler][Exler 6]
这个效果就是比较好的了。

manager.setOrientation(LinearLayoutManager.HORIZONTAL);


     recyclerView.addItemDecoration(new MyDecoration(this, MyDecoration.HORIZONTAL_LIST));

更改一下这两行代码
并且可以把item\_layout.xml的layout\_width属性改成固定值，如 :200dp

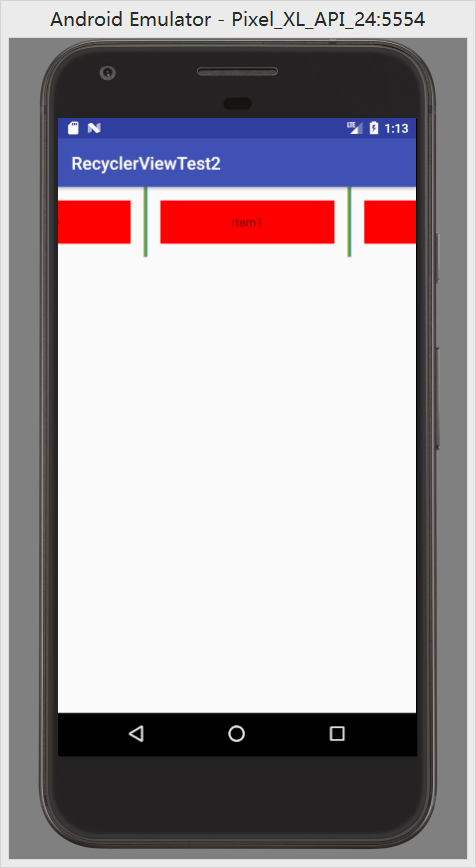

![Exler][Exler 7]
item的排列为水平时的竖直分隔线效果图。

public class MyDecoration extends RecyclerView.ItemDecoration {

        private Context mContext;
        private Drawable mDivider;
        private int mOrientation;
        public static final int HORIZONTAL_LIST = LinearLayoutManager.HORIZONTAL;
        public static final int VERTICAL_LIST = LinearLayoutManager.VERTICAL;

        public static final int[] ATRRS  = new int[]{ android.R.attr.listDivider};     //通过获取系统属性中的listDivider来添加，在AndroidManifest.xml中的AppTheme中设置

        public MyDecoration(Context context, int orientation) {
            this.mContext = context;
            final TypedArray ta = context.obtainStyledAttributes(ATRRS);    // TypedArray 用于存放 android 自定义控件 把属性集 和我们自己定义的属性集合建立映射关系
            this.mDivider = ta.getDrawable(0);
            ta.recycle();
            setOrientation(orientation);
        }

        public void setOrientation(int orientation) {    // 设置屏幕方向
            if (orientation != HORIZONTAL_LIST && orientation != VERTICAL_LIST) {
                throw new IllegalArgumentException("invalid orientation");    // 此异常表明向方法传递了一个不合法或不正确的参数
            }
            mOrientation = orientation;
        }

        @Override
        public void onDraw(Canvas c, RecyclerView parent, RecyclerView.State state) {
            if (mOrientation == HORIZONTAL_LIST) {    // 水平 画竖线
                drawVerricalLine(c, parent, state);
            } else {    // 子项布局垂直排列时花在两个布局之间(上布局的底部)
                drawHorizontalLine(c, parent, state);
            }
        }

        public void drawHorizontalLine(Canvas c, RecyclerView parent, RecyclerView.State state) {    // 画横线 Android.graphics

            int left = parent.getPaddingLeft();    // 得到布局的左边距
            int right = parent.getWidth() - parent.getPaddingRight();    // 布局右边的终点 parent的宽度-(减去)布局的右边距(此程序得到的是一条占满屏幕宽度的线)
            int childCount = parent.getChildCount();
            for (int i = 0; i < childCount; i++) {
                View child = parent.getChildAt(i);

                RecyclerView.LayoutParams params = (RecyclerView.LayoutParams) child.getLayoutParams();    // 获取child的布局信息 params 参数
                int top = child.getBottom() + params.bottomMargin;    // item View(Textview)的底部+布局中的(页下空白)
                int bottom = top +mDivider.getIntrinsicHeight();    // 高度 + Drawable的固有高度 dp为单位
                mDivider.setBounds(left, top, right, bottom);
                mDivider.draw(c);
            }
        }

        public void drawVerricalLine(Canvas c, RecyclerView parent, RecyclerView.State state) {    //画竖线
            int top = parent.getPaddingTop();    // 获取parent的上边距
            int bottom = parent.getHeight() - parent.getPaddingBottom();    //parent的高度-parent的下边距
            int childCount = parent.getChildCount();
            for (int i = 0; i < childCount; i++) {
                View child = parent.getChildAt(i);

                RecyclerView.LayoutParams params = (RecyclerView.LayoutParams)child.getLayoutParams();    // 获得child的布局信息
                int left = child.getRight() + params.rightMargin ;    // 从第一个item(item0)的尾部开始加入分隔线 View的最右边 + 布局的页右空白
                int right = left + mDivider.getIntrinsicHeight() ;    // 两个布局之间的空隙 (此处应该与getItemOffsets()方法中的偏移数值相呼应)
                mDivider.setBounds(left, top, right, bottom);
                mDivider.draw(c);
            }
        }

        @Override
        public void getItemOffsets(Rect outRect, View view, RecyclerView parent, RecyclerView.State state) {
            if (mOrientation == HORIZONTAL_LIST) {    // 画竖线 往右偏移
                Log.d("admin",""+mDivider.getIntrinsicWidth()+" "+mDivider.getIntrinsicHeight());    // 为何输出Width为负数
                outRect.set(0, 0,mDivider.getIntrinsicHeight(), 0);    // mDivider.getIntrinsicHeight()
            } else {     画横线，往下偏移一个分割线的高度
                outRect.set(0, 0, 0, mDivider.getIntrinsicHeight());
            }
        }
    }

这就是添加分隔线的代码，具体的代码解释含在注释里了，大致上是
1. 定义一个drawable，
2. 判断屏幕方向，调用相应的画线方法
3. 设定item之间的偏移

### item的增加删除 ###

有时候item不是单一不变的，有时候会有添加和删除的需求。
先在布局中添加两个button

<?xml version="1.0" encoding="utf-8"?>
    <LinearLayout xmlns:android="http://schemas.android.com/apk/res/android" android:orientation="vertical" android:layout_width="match_parent" android:layout_height="match_parent">
        <LinearLayout android:layout_width="match_parent" android:layout_height="wrap_content" android:gravity="center" >
        <Button android:id="@+id/add_btn" android:layout_width="wrap_content" android:layout_height="wrap_content" android:text="Add" android:layout_margin="15dp"/>
        <Button android:id="@+id/delete_btn" android:layout_width="wrap_content" android:layout_height="wrap_content" android:text="Delete" android:layout_margin="15dp"/>
        </LinearLayout>
        <android.support.v7.widget.RecyclerView android:id="@+id/recyclerview" android:layout_width="match_parent" android:layout_height="wrap_content">
        </android.support.v7.widget.RecyclerView>
    </LinearLayout>

在适配器代码中添加增加和移除功能 :

public void addData(int position) {    // 添加item
            String str = "新增item";
            mList.add(position, str);
            notifyItemInserted(position);
            notifyDataSetChanged();
            notifyItemRangeChanged(position, mList.size());
        }

        public void removeData(int position) {    // 删除item
            mList.remove(position);

            notifyItemRemoved(position);
            notifyItemRangeChanged(position, mList.size());
        }

在MainActivity.java中 调用 适配器实例的增加和移除的方法 :

Button addData = (Button) findViewById(R.id.add_btn);
    Button deleteData = (Button) findViewById(R.id.delete_btn);
    RecyclerView recyclerView = (RecyclerView) findViewById(R.id.recyclerview);
    LinearLayoutManager manager = new LinearLayoutManager(this);
    final ItemAdapter adapter = new ItemAdapter(this,strings);

    manager.setOrientation(LinearLayoutManager.VERTICAL);
    recyclerView.setLayoutManager(manager);
    recyclerView.setAdapter(adapter);

    recyclerView.setItemAnimator(new DefaultItemAnimator());    // 设置默认动画

    addData.setOnClickListener(new View.OnClickListener() {
        @Override
        public void onClick(View view) {
            adapter.addData(0);
        }
    });

    deleteData.setOnClickListener(new View.OnClickListener() {
        @Override
        public void onClick(View view) {
            adapter.removeData(0);
        }
    });

这边没有显示我们增加的分隔线。
运行点击Add按钮，可以看到有新增item加入 :
![Exler][Exler 8]

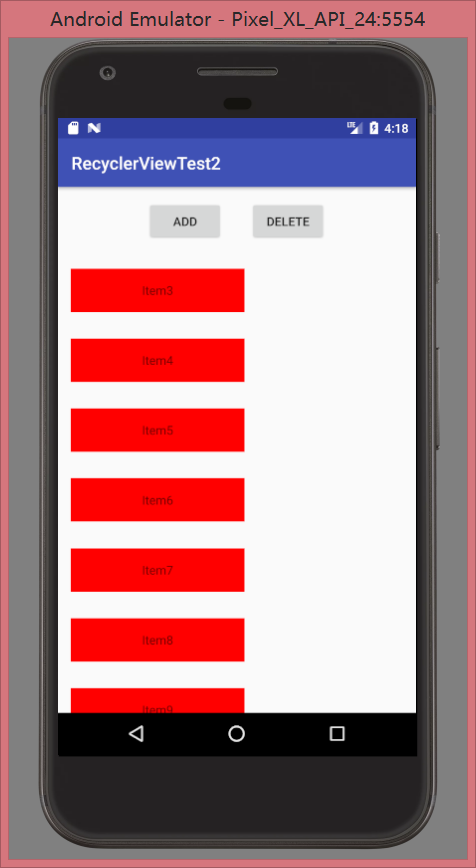

点击移除 :
![Exler][Exler 9]
移除的时候还会出现我们在配置RecyclerView时调用的setItemAnimator(new DefaultItemAnimator()); 使用的默认动画。

--------------------

## 参考 ##

[http://www.jianshu.com/p/4eff036360da][http_www.jianshu.com_p_4eff036360da]
[http://blog.csdn.net/lmj623565791/article/details/45059587][http_blog.csdn.net_lmj623565791_article_details_45059587]
[http://blog.csdn.net/qq\_21071977/article/details/78001509][http_blog.csdn.net_qq_21071977_article_details_78001509]

--------------------

## 遗留问题 ##

### 1. ###

在LinearLayoutManager为垂直的时候，画竖分隔线

public void drawVerricalLine(Canvas c, RecyclerView parent, RecyclerView.State state) {    //画竖线
            int top = parent.getPaddingTop();    // 获取parent的上边距
            int bottom = parent.getHeight() - parent.getPaddingBottom();    //parent的高度-parent的下边距
            int childCount = parent.getChildCount();
            for (int i = 0; i < childCount; i++) {
                View child = parent.getChildAt(i);

                RecyclerView.LayoutParams params = (RecyclerView.LayoutParams)child.getLayoutParams();    // 获得child的布局信息
                int left = child.getRight() + params.rightMargin ;    // 从第一个item(item0)的尾部开始加入分隔线 View的最右边 + 布局的页右空白
                int right = left + mDivider.getIntrinsicHeight() ;    // 两个布局之间的空隙 (此处为何用mDivider.getIntrinsicHeight())
                mDivider.setBounds(left, top, right, bottom);
                mDivider.draw(c);
            }
        }

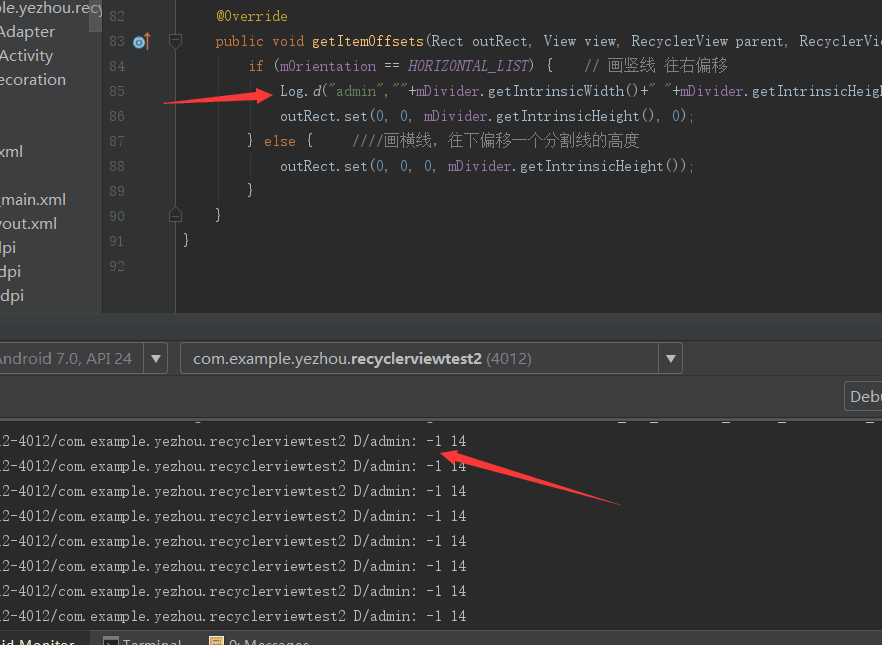

获取了一下mDivider.getIntrinsicWidth()方法的数值为负。
![Exler][Exler 10]

**为何此数值为负数**

### 2. ###

添加item时，position = 0，自定义的List可以列表更新，但是界面上却没有显示出这个新增item(只是整个RecyclerView闪动了一下)，删除的时候也能发现需要多删一下。就是不能在position=0 的位置显示新增item。(position = 1之后一切正常)

增加notifyDataSetChanged();可以在position=0处显示出新增item，但是不出现新增动画。

删除功能一切正常。

--------------------

此博文为个人学习笔记，仅供个人学习使用，希望对大家有帮助。
